製品紹介

ハイテク製品は年々改良と進化を遂げており、造型的には小型化し、ストレージシステムの効率最大化を追求しています。省電力、省スペースという高い優位性を発揮することから、スモールフォームファクタ（SFF）はますます好まれるようになっています。近年のソリッドステート技術に伴い、2.5インチSSDは容量制限の問題のほか、各種3.5インチSATAドライブの伝送が遅いという問題を克服し、500MB/sの伝送を軽々と実現します。限られたスペースにて最大限の保存容量を確保することが、現在のストレージ技術における大きな課題の一つです。SFFシステムとしてICY DOCKがご紹介するMB992SK-Bは、僅か3.5インチドライブベイ（フロッピーベイ）に収まる2.5インチデバイス用トレイラックです。

省スペースデザイン

スモールフォームファクタ（SFF）のコンセプトを取り入れ、MB992SK-Bは工業用コンピュータ、SFFサーバー、モバイルDVR、或いはホームサーバーへの利用にぴったりです。最大の特徴は3.5インチドライブベイ1台に2.5インチHDD/SSDを2台搭載できることで、小型ワークステーションのRAID1バックアップ、またはプロフェッショナル級の個人ユーザー向けRAID0などを構築できます。また、SATA15ピン電源コード1本のみで簡単に取り付けることができ、配線の絡まりを防ぎます。省スペース、伝送スピード、保存容量を兼ね揃えることが、MB992SK-Bの魅力です。

mb992sk-b 省スペースデザイン



デバイスとファイルをしっかり保護



MB992SK-Bは、小部品から筐体まですべてメタル素材で作られており、軍用、組込式コンピュータ設備の製造現場、自動化工場のシステムなど、どんな環境のもとでも安心して使用できます。

mb992sk-b デバイスとファイルをしっかり保護

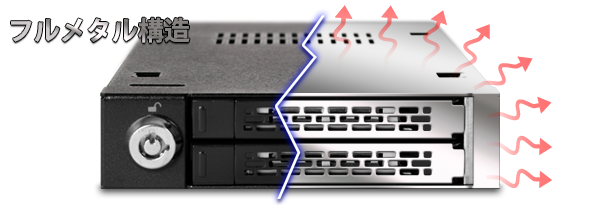

優れた冷却効果



　フルメタル筐体はHDD稼動時に生じる熱を筐体から散熱する効果を発揮し、多孔エアフロー技術によるフロント、バック、トップの通風孔を通じたエアフローが、優れた受動的冷却効果を実現します。また、低振動技術により、安定したHDD/SSDの動作環境を提供します。

mb992sk-b 優れた冷却効果

多彩な機能と高い安全性



筐体のフロントにLEDインジケーターが設置されており、いつでもHDDの稼動状況を確認できます。アクティブパワー技術により、HDDを装入すると個々のLEDインジケーターが起動します。HDD保護のため、トレイの安全ロック（イーグル・フック・ロック）設計によりHDDの飛び出しを防止。また、2段式ロックヘッドを備えHDDファイルがこっそり抜き取られることを防ぎ、確実に情報を保護します。

mb992sk-b 多彩な機能と高い安全性

メンテナンス簡単



ニューデザインのEZトレイにより、2.5インチHDDの交換・メンテナンス作業がより手軽になり、トレイには7mm～9.5mmの厚さの2.5インチHDD/SDDを搭載できます。

mb992sk-b メンテナンス簡単



MB343SP | MB991 シリーズ | MB992 シリーズ | MB993SK-B | MB491SKL-B | MB492SKL-B

ToughArmor 製品を一つに!
MB991U3-1SBの活用


システム外または遠隔地のデータにアクセスするには、ToughArmor MB991U3-1SBを使用してください。 MB991U3-1SBのドライブトレイスロットは、ToughArmor MB991、MB992、MB994、MB996、およびMB998シリーズを含むさまざまなToughArmorドライブトレイと互換性があります。 これにより、既存のToughArmorユーザーは、ケースを開かずに社内のドライブに外部からアクセスできます。 個々のドライブ診断テストに最適なツールです。 安全なデータ消去が必要な場合や、単にシステムの記憶容量を増やす場合は、内部のToughArmorユニットからトレイを取り出し、MB991U3-1SBに挿入して、USB 3.0インタフェースを使用して個々のタスクを外部で実行してください。 何よりも、MB991U3-1SBはUSBバスパワーを使用しており、動作させるために電源アダプタは必要ありません。 USBケーブルをシステムに接続するだけで、すぐに使用できます。
リムーバブルトレイ

互換性のあるドライブトレイ（キャディ）


類似アイテム



互換性のあるドライブベイ変換キット:


互換性のあるHDD / SSDアダプター:


交換可能なドライブトレイ（キャディ）:


製品特徴



* フルメタル設計、どんな環境にも適応可能
* 独自のエアフロー設計により、優れた冷却効果を提供
* メンテナンスに便利な取り外し式トレイ
* 安全ロック（イーグル・フック・ロック）設計と2段式ロックヘッドによりHDDファイルの安全を確保
* 低振動（アンチ・バイブレーション AVT）技術により、安定したHDD/SSDの動作環境を提供
* アクティブパワー技術により、HDDを装入すると、個々のLEDインジケーターが起動

型番 :
MB992SK-B
色 :
黒
対応デバイス :

2 x 2.5" SSD / HDD
接続インターフェース :
SATA / SAS
(SASシングルチャンネル対応 / シングルチャンネル)
ドライブの数 :
2
最大ドライブ高さ :

2.5" SSD / HDD 9.5mm
搭載空間 :
1 x 外部3.5"ドライブベイ
接続コネクタ :
2 x SATA 7 pin
電源入力 :
1 x SATA 15 pin コネクタ
転送レート :
SATA マックス 6Gbps / SAS マックス 12Gbps
(デバイス速度による)
SSD / HDD容量をサポート :
制限なし
冷却ファン :
パッシブ冷却による金属熱分散
ホットスワップのサポート :
はい
構造 / 材質 :
フルメタル
サイズ (W x H x L) :
101.2 x 25.4 x 133mm
製品の重量 ：
398.5g
パッケージの総重量 ：
453.3g
SSD / HDD稼動インジケーター ：

電源インジケーター：緑色のLEDが点灯
HDDインジケーター：オレンジ色のLEDの点滅
同梱物：
本体、マニュアル、ネジ、ロックキー
SATAコネクタの挿入率 ：
10,000
湿度 ：
5%~65% RH
作動温度 ：
0°C to 60°C (32°F to 140°F)
保管温度 ：
-35°C to 70°C (-31°F to 158°F)
認証 ：
CE, RoHS, REACH
Documents

Drawings

よくある質問
Q: MB992SK-B 製品はSATA3.3規格をサポートしている Power Disable機能（PWDIS）に対応していますか？

A: MB992SK-B 製品はSATA3.3規格をサポートするPWDIS機能に対応していません。
PWDISを搭載したSATA HDD / SSDをMB992SK-B にインストールすると、ドライブが回転しません。正常な動作ができないので、システムはドライブを検出することができません。
PWDIS機能を備えた既知のSATA HDD / SSDについては、以下のリストを参照してください。



Known SATA HDD/SSD with Power Disable Feature (PWDIS)

WD Ultrastar C15K600
HUC156030CS4200/1/4/5 HUC156045CS4200/1/4/5 HUC156060CS4200/1/4/5
HUC156030CSS200/1/4/5 HUC156045CSS200/1/4/5 HUC156060CSS200/1/4/5
Samsung PM883
MZ7LH240HAHQ MZ7LH480HAHQ MZ7LH960HAJR
MZ7LH1T9HMLT MZ7LH3T8HMLT MZ7LH7T6HMLA
Seagate EXOS 15E900
ST300MP0006 ST300MP0016 ST300MP0026
ST300MP0096 ST300MP0106 ST300MP0116
ST600MP0006 ST600MP0016 ST600MP0026
ST600MP0036 ST600MP0126 ST600MP0136
ST600MP0146 ST600MP0156 ST900MP0006
ST900MP0016 ST900MP0026 ST900MP0126
ST900MP0136 ST900MP0146 ST900MP0156
ST900MP0166



注意: SAS HDD や 現状のSSDは、PWDIS機能にSATA15pin 電源コネクタ(3pin)を使用しません。その為、MB992SK-Bでもご利用いただけます。



基本的にはPWDISを使用する SATA　HDD や SSD を使用しないことをお勧めします。
ドライブを既に購入している場合は、以下の方法を使用してPWDIS機能を物理的に無効にすることで利用することができます。
※　改造行為につながる為、HDDやSSDのサポートを受けられなくなる可能性がありますので自己責任で判断してご利用下さい:



方法１-
Molex-SATAアダプターまたはケーブルを使用します。　1-3pinへの通電をしないようケーブルを切断してください。



Molex to SATA Adapter   Molex to SATA Cable
Molex to SATA Adapter   Molex to SATA Cable



方法２ –
以下のような方法で、SATA電源コネクタのピン1〜3にカプトンテープを貼り付け3.3V電源を物理的に通電しないようにします。
※カプトンテープの劣化でご利用になれなくなることも多々あります。



Kapton tape SATA power connector



問題が解決しない場合は、sales@seijinshoji.co.jp にお問い合わせください。
