ExpressCage MB324SP-B
大きいサイズ表示
トップページ > MB324SP-B
関連製品：

mb014sp-b mb024sp-b mb994sp-4s mb994sk-1b mb604spo-b

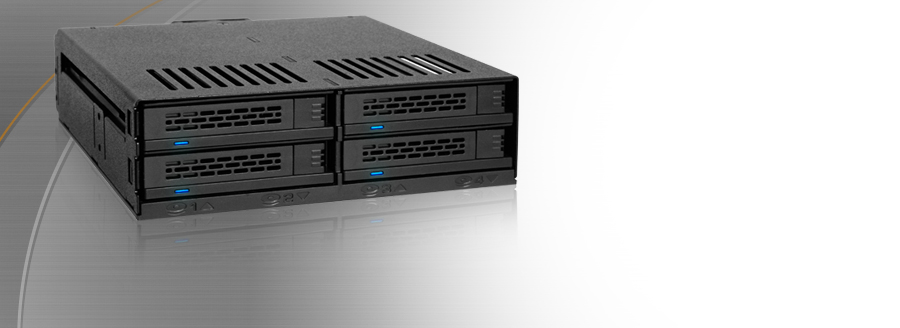

最新開発したExpressCage MB324SP-B製品は一つ5.25”ベイ空間2.5”SATA/SAS HDD/SSD (7mm-12.5mm)を4台搭載可能となり，ホットスワップとSASシングルチャンネル対応する製品です。

完全ツールレス仕様となり，HDD/SSDのインストールがとても簡単です。搭載HDD/SSDの安全性を守るため固定用のネジ穴も設けております。製品のバックパネルに40mmの冷却ファンを搭載しており，前後にある通気穴と合わして搭載デバイスに良い散熱効果を発揮しています。40mmの冷却ファンは搭載デバイスと稼動環境によって，高回転、低回転とスマートの三つのモードに設定可能です。ExpressCage MB324SP-B製品の省スペース効果、ホットスワップ機能やツールレス構造などの特徴は製品使用者の決定ポイントになります。

標準5.25”ベイスペースの有効活用

ExpressCageシリーズはICY DOCKブランドの最新ラインナップとなり，SIシステム開発者、エンジニア技術者やゲーム愛好者など5.25”ベイスペースに対する要望を満足させるための設計となります。

MB324SP-B製品は一つ5.25”ベイのスペースを利用し，2.5” SATA /SAS HDD/SSDを4台搭載可能なホットスワップ対応モジュールケースとなります。SATA III 6Gb/sとSASシングルチャンネルのデバイスに対応しており，単一の15pin SATA電源ケーブルで4本のHDD/SSDに電力供給可能です。また，電源自動起動技術(Active Power Technology, APT)を採用しており，HDD/SSDがまだ挿入していない際に節電モードになって省エネ効果が図ります。


mb324sp-b 標準5.25”ベイスペースの有効活用
抜群な散熱効果



長期の製品企画と設計を通して，最も理想な特徴をExpressCage MB324SP-B製品に入れました。まず，40mmの冷却ファンを製品後部の中央に搭載し，周りに設けてある散熱孔から熱気を排出して散熱効果を図ります。

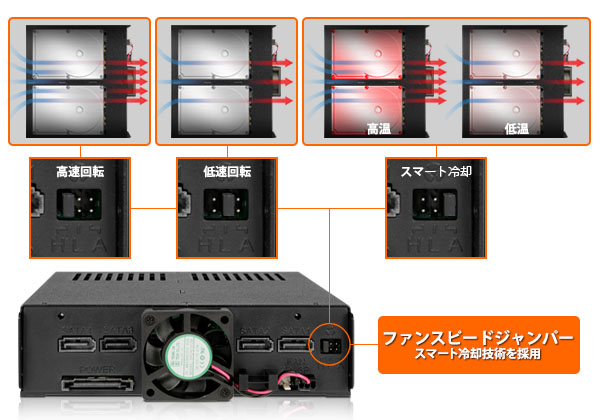

　また，冷却ファンを利用して内部のエアフローを調節します。”High”に設定すると最大空気流量となり，”Low”に設定すれば低騒音での稼動となり，”Smart”に設定すれば稼動温度に応じて自動調節となります (搭載HDD/SSDの稼動温度によってファンの回転速度が調節し，散熱効果を保ちながら省エネ効果も図る）。


mb324sp-b 抜群な散熱効果

　もし、現搭載の冷却ファンがご要望に満たせなければ市販の標準40mm冷却ファンで代替することが可能です。ファン交換の際に固定ネジを外せば簡単に交換することができます。また，2PINと3PINの接続コネクタを設けているためほとんどの市販ファンと互換性を持っております。
mb324sp-b 市販の標準40mm冷却ファンで代替することが可能です

トレイごとにLEDのインジケーターを設けており，搭載HDD/SSDの電源と稼働状況を表示し，ブルーライトとなりますので目に刺激も無く簡単に把握できます。

mb324sp-b supports locking clips

斬新Expressリムバブルトレイ設計


　ExpressTrayはツールレス構造を採用しているためHDD/SSDのインストール方法をとても簡単になります。ExpressTrayを利用すれば短時間でHDD/SSDのインストールや交換作業を行えます。搭載HDD/SSD前方（コネクタなしの面）の下にあるネジ穴をきちんとトレイにあるネジとつき合わせし，平らまでデバイスの後部（コネクタの面）を押し込めば着装が完了です。デバイスを外したい場合は逆の手順になります。また，Expressトレイのロック機構を強化し，耐久性がさらに強調しましたのでトレイ使用上の不安定や壊れやすいなどの問題を防げます。


mb324sp-b 斬新Expressリムバブルトレイ設計





Expressトレイ インストール簡単便利





非強制のネジ穴は搭載HDD/SSDを下からロックし，搭載デバイスの安定性を提供します。通気穴はトレイの前方に設けており，エアフロー効果を最大限に活かしてHDD/SSDに冷却環境を提供します。

mb324sp-b Expressトレイ インストール簡単便利

注意:市場にある一部分ツールレス対応ケースの5.25”ベイスペースが標準サイズより小さい場合がございます。MB324SP-B製品がケースに入れにくい場合は少し力を加えてこの問題を解決することが可能です。




製品特徴

• 4 x 2.5" SATA/SAS HDD/SSDを一つ5.25”ベイスペースに搭載可能
• SATA 6Gbps或いはSASシングルチャネルをサポート (接続側もSAS対応必要)
• ホットスワップ機能対応，メンテナンスが便利
• 7mm, 9mm &12.5mm厚み2.5”HDD/SSDを対応
• 電源自動起動技術(Active Power Technology, APT) HDD/SSDを挿入後即起動
• ツールレスExpressトレイ，HDD/SSDのインストールと交換が簡単
• 非強制ネジ穴を設けており，安定性を提供
• トレイごとにLEDインジケーターで状況を簡単把握
• 40mm冷却ファン搭載，散熱効果が抜群
• 2 pin と3 pin冷却ファン対応のため市販製品と互換性を持つ
• 単一15pin SATAでデバイスに電源供給
• 7 pin SATAと15 pin電源コネクタはラッチ機構対応のため簡単に外せない
• 冷却ファンは三段式調整可能（高速、低速、スマート)
• 金属筐体に耐久性ABSトレイ構造で耐久性が抜群

関連記事


メディア利用者のためにデザインした製品

-04/07/2021- メンテナンス簡単、ホットスワップ機能...


簡単な 4 ベイ ホット スワップ SAS/SATA

ホットスワップベイは素晴らしいです。これにより...
型番 :
MB324SP-B
色 :
黒
対応デバイス :
4 x 2.5" SSD / HDD
接続インターフェース :
SATA / SAS
(SASシングルチャンネル対応 / シングルチャンネル)
ドライブの数 :
4
最大ドライブ高さ :

4 x 2.5" SSD 12.5mm
搭載空間 :
1 x 外部5.25"ドライブベイ
接続コネクタ :
4 x SATA 7 pin
電源入力 :
1x SATA 15 pin コネクタ
転送レート :
SATA マックス 6Gbps / SAS マックス 12Gbps
(デバイス速度による)
SSD / HDD容量をサポート :
制限なし
冷却ファン :
1 x 40mm ファン
ホットスワップのサポート :
はい
構造 / 材質 :
部分的なABSプラスチックを使用した金属
サイズ (W x H x L) :
146 x 41.3 x 140.5mm
製品の重量 ：
440g
パッケージの総重量 ：
516g
SSD / HDD稼動インジケーター ：

電源インジケーター：青色のLEDが点灯
SSD / HDDインジケーター：青色のLEDの点滅
同梱物：
本体、マニュアル、ネジ
SATAコネクタの挿入率 ：
10,000
湿度 ：
5%~65% RH
作動温度 ：
0°C to 60°C (32°F to 140°F)
保管温度 ：
-35°C to 70°C (-31°F to 158°F)
認証 ：
CE, RoHS, REACH

mb324sp-b datasheet mb324sp-b manual
よくある質問

Q: デバイス取り付けネジの長さが短い。　取り付けができないのですがどうすればいいですか？

A: ケースの金属の厚さがある場合、付属のネジでは取り付けできない場合があります。　付属のものは　M3 * 2.5L　です。　この場合、別途　M3 * 4L　等のネジを用意し取り付けをしてください。
Q:  製品本体に取り付けられている冷却ファンを交換できますか？ それを行うと保証が無効になりますか？

A:使用した冷却ファンは、製品で徹底的にテストされ、正しく機能しながらファン速度制御をサポートしていることを確認しています（一部のモデルの場合）。 したがって、最良の結果を得るには、元のファンを維持することをお勧めします。また、搭載ファンがすべてのアプリケーションに適しているとは限らないことを理解しているため、サードパーティのファンに切り替えても保証を対応することを選択しました。 しかし、サードパーティのファンが製品本体に電気的損傷を与えると、保証が無効になる場合がありますのでご注意ください。
Q:  サードパーティの冷却ファンを購入する前に、どの仕様を確認する必要がありますか？

A:以下の情報は、MB324SP-Bのファン仕様要件と互換性のあるファンモデルです。



ファンの寸法 (LxWxH) 40 x 40 x 10mm 40 x 40 x 20mm
コネクタタイプ 3 Pin Wafer
定格電圧（VDC） 12V DC
定格電流（A） < 0.12A (127mA)
ネジ仕様 フィリップスフラットヘッド - M3 x 15mm - スチール (搭載ファンに付属) フィリップスフラットヘッド- M3 x 25mm – スチール (含まれていません)



互換性のあるファンモデル



(テスト済みではございませんので自己責任でご使用ください)



Noctua NF-A4x10 FLX NF-A4x20 FLX
Sunon MF40101VX-
1000U-A99		 MF40101V1-
1000U-A99		 MF40101V2-
1000U-A99		 HA40101V4-
1000U-A99
EE40101S1-
1000U-999		 EE40101S2-
-999		 EF40101BX-
1000U-A99		 EF40101B1-
1000U-A99
EF40101B2-
1000U-A99		 EE40201SX-
1000U-999		 EE40201S1-
1000U-999		 EE40201S2-
1000U-999
EE40201S3-
1000U-999		 EF40201BX-
000U-A99		 EF40201B1-
000U-A99		 EF40201B2-
000U-A99
EF40201B3-
000U-A99		 MF40201VX-
1000U-A99		 MF40201V1-
1000U-A99		 MF40201V2-
1000U-A99
MF40201V3-
1000U-A99		 HA40201V4-
1000U-A99
Sanyo Denki 109P0412H901 109P0412M901 9GA0412P6F001 109P0412H601
109P0412F601 109P0412M601 9WP0412H6001
