ExpressCage MB732SPO-B
大きいサイズ表示
2.5" 対応内蔵モジュール
関連製品:

mb322sp-b mb095sp-b mb795sp-b

mb732spo-b

ICY DOCK ExpressCage MB732SPO-Bは、2x2.5インチHDD / SSDベイと1x CD-ROM / DVD / Blu-Ray ODD 光学デバイスを一つの5.25インチベイに集約したスロットを最大限に活用するリムーバブルケースです。 互換性を最大限にするために、ODDベイは、付属の多目的スペーサーを使用しスリム(12.7mm)またはウルトラスリム(9.5mm)の両方を使用できます。 さらに、革新的なトレイ設計により、2.5インチHDD SSD(最大15mm厚)への互換性をたもちながら、ネジレス構造のアジャスタを使用して、ツールレスで簡単にインストールすることができるようになりました。    十分な通気孔を備えたフルメタルのリムーバブルケースは、外部からの衝撃や過負荷によるドライブからの熱問題から確実にストレージを守ります。


mb732spo-b maximizing space effciency

ExpressCage MB732SPO-Bは、一つのスペースを最大限に活用する必要があるシステムに最適です。小型フォームファクターシステム、ドライブとディスクにメディアコレクションを備えたホームシアターPC、および従来保存されていたファイルとDVDおよびBlu-Rayに保存されたファイルを操作する写真などです。

限られたスペースの有効活用

mb732spo-b 限られたスペースの有効活用

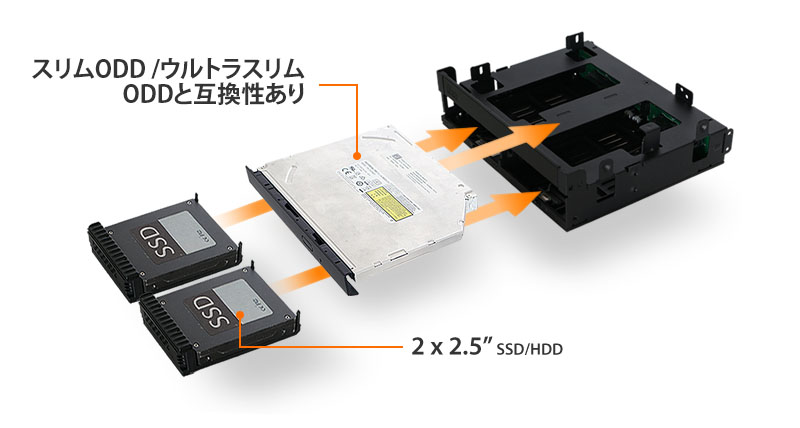

ExpressCage MB732SPO-Bは、5.25インチベイの可能性を最大限に引き出すように設計されています。スリム / ウルトラスリム CD-ROM / DVD / Blu-Ray ODD ベイ と2つのホットスワップ可能な2.5インチ HDD / SSD を組み合わせることにより、MB732SPO-Bは、光ディスク、ハードドライブ、およびストレージや拡張性を損なうことなく、スモールフォームファクターおよびホームシアターPC(HTPC)システム用のSSDを搭載可能にします。

多機能の取り外し可能なODDフェイスプレート

MB732SPO-Bには、CD-ROM / DVD / Blu-Ray ODD スロット用の多機能で取り外し可能なフェースプレートが付属しています。ODD が取り付けられていない場合、または超薄型(9.5mm)ディスクリーダーを使用している場合、前面プレートは保護用のフロントダストカバーになり、換気孔を塞ぐ埃による過熱から内部コンポーネントを保護します。フェースプレートは、フェースプレート用に特別に設計されたハウジングスポットを使用して、リムーバブルケース内に簡単に隠して保管できます。

スリムODD(高さ12.7mm)をインストールするには、スリムODDをMB732SPO-Bに挿入し、付属のネジでデバイスを固定します。多機能ODDベイのフェースプレートは、より薄い超薄型ODD(高さ9.5mm)が取り付けられている場合のスペーサーとしても使用できます。
豊富な機能

mb732spo-b led
MB732SPO-Bの各ドライブベイには、ドライブアクティビティを通知する独自のインジケータライトがあり、ドライブのアクセス中には点灯/点滅することでドライブの損傷を防ぎます。青色のLEDは簡単に見ることができ、あまり多くの光を当てたり、目を痛めたりすることはありません。
mb732spo-b power switch
各ドライブベイには独自の電源スイッチがあり、使用していないときはOFFにすることで電力を節約します。ドライブを物理的に取り外す必要がないため、電源スイッチを使用すると、内部コネクタを挿抜によるの摩耗や総省から保護することができます。

mb732spo-b locking latches
ラッチロックが可能なSATAデータおよび電源ケーブルをサポートしているので、使用中にケーブルが誤って外れることを心配する必要はありません。これらのケーブルが接続されると、手動で取り外されるまで所定の位置に固定されたままになり、信頼性の高い電源とデータ接続を提供します。
革新的なExpressTrayデザイン

mb732spo-b 革新的なExpressTrayデザイン
ExpressCage MB732SPO-Bは、ツールやネジを必要としないインテリジェントに設計されたトレイ設計を使用しています。組み込まれたネジ穴がドライブのネジ穴に挿入され、数秒で安全に保持され、ドライバーが必要な従来のトレイよりも時間を節約できます。
mb732spo-b optional screw hole
ドライブをリムーバブルケース外に輸送する場合など、追加のセキュリティが必要な場合は、付属のネジを使用してドライブをさらに保護し、輸送中に落下しないようにすることができます。
セキュリティと保護のために設計

mb732spo-b セキュリティと保護のために設計
ExpressCage MB732SPO-Bは、ドライブのセキュリティと保護を考慮して設計されました。フルメタルフレームは、外部の危険から保護し、数千回の挿抜サイクルにリムーバブルケースが耐えることを前提として設計しております。通気孔がリムーバブルケース全体に十分に配置されているため、エアフローを最大限に活用し、負荷が高い場合でもドライブを確実に熱から冷却することができます。

mb732spo-b rubber stopper
防振ゴムのストッパーがリムーバブルケース内に配置され、ドライブをしっかりと固定し、振動による損傷からドライブを保護します。防振は、MB732SPO-Bを大幅に削減する過度の振動と騒音を発生させる機械的ハードドライブにとって特に重要です。
Drive Tray

ExpressTray MB732TP-B for ExpressCage MB732SPO-B Drive Tray
製品の特徴


最高のセキュリティと保護を実現する耐久性のあるABSキャディを備えた頑丈な金属製ハウジング
• 2x 5mm、7mm、および9.5mm 2.5インチSATA HDD / SSDおよび
• 1 xウルトラスリム/スリム光ディスクドライブ(ODD)に適合
• 5.25インチドライブベイに適合
• 優れたエアフローを提供
• 高さ5mm、7mm、9.5mmの 2.5インチ HDD SSD に対応
• Active Power Technology(APT)は、ドライブがインストールされた時に電源がオンとなります。  • それにより使用していないドライブには電源が供給されないため、電力の節約となります。
• 取り外し可能なドライブキャディシステムにより、メンテナンスが容易
• SAS(シングルチャネル)/ SATA 6Gbpsおよびホットスワップをサポート
• ラッチロック付きのSATAデータおよび電源ケーブルをサポート
• 単一のSATA電源ケーブルが両方のドライブに電力を供給し、ケーブルの煩雑さを軽減

型番 :
MB732SPO-B
色 :
対応デバイス :
2 x 2.5" SSD / HDD & 1 x Ultra Slim / Slim ODD
接続インターフェース :
SATA / SAS
(SASシングルチャンネル対応 / シングルチャンネル)
ドライブの数 :
2
最大ドライブ高さ :

2 x 2.5" SSD 15mm
1 x Ultra Slim ODD (9.5mm) or Slim ODD (12.7mm)

搭載空間 :
1 x 外部5.25"ドライブベイ
接続コネクタ :
2 x SATA 7 pin
電源入力 :
1x SATA 15 pin コネクタ
転送レート :
SATA マックス 6Gbps / SAS マックス 12Gbps
(デバイス速度による)
SSD / HDD容量をサポート :
制限なし
冷却ファン :
パッシブ冷却による金属熱分散
ホットスワップのサポート :
はい
構造 / 材質 :
部分的なABSプラスチックを使用した金属
サイズ (W x H x L) :
146 x 41.3 x 135mm
製品の重量 :
253g
パッケージの総重量 :
327g
SSD / HDD稼動インジケーター :

電源インジケーター:青色のLEDが点灯
SSD / HDDインジケーター:青色のLEDの点滅

同梱物:
本体、マニュアル、ネジ、Slimline SATA 6 pin からSATA 15 pin 電源ケーブル
SATAコネクタの挿入率 :
10,000
湿度 :
5%~65% RH
作動温度 :
0°C to 60°C (32°F to 140°F)
保管温度 :
-35°C to 70°C (-31°F to 158°F)
認証 :
CE, RoHS, REACH

Frequent Asked Questions
Q: MB732SPO-B 製品はSATA3.3規格をサポートしている Power Disable機能(PWDIS)に対応していますか?

A: MB732SPO-B 製品はSATA3.3規格をサポートするPWDIS機能に対応していません。
PWDISを搭載したSATA HDD / SSDをMB732SPO-B にインストールすると、ドライブが回転しません。正常な動作ができないので、システムはドライブを検出することができません。
PWDIS機能を備えた既知のSATA HDD / SSDについては、以下のリストを参照してください。



Known SATA HDD/SSD with Power Disable Feature (PWDIS)

WD Ultrastar DC HC510
HUH721010ALE600 HUH721010ALE604
HUH721010ALE601 HUH721010ALN600
HUH721010ALN604 HUH721010ALN601
Ultrastar DC HC510
HUH721008ALE600 HUH721008ALE604
HUH721008ALE601 HUH721008ALE600
HUH721008ALE604 HUH721008ALE601
Ultrastar DC HC520
HUH721212ALE600 HUH721212ALE604
HUH721212ALN600 HUH721212ALN604

Samsung PM883
MZ7LH240HAHQ MZ7LH1T9HMLT
MZ7LH3T8HMLT MZ7LH480HAHQ
MZ7LH7T6HMLA MZ7LH960HAJR




注意: SAS HDD や 現状のSSDは、PWDIS機能にSATA15pin 電源コネクタ(3pin)を使用しません。その為、MB732SPO-Bでもご利用いただけます。



基本的にはPWDISを使用する SATA HDD や SSD を使用しないことをお勧めします。
ドライブを既に購入している場合は、以下の方法を使用してPWDIS機能を物理的に無効にすることで利用することができます。
※ 改造行為につながる為、HDDやSSDのサポートを受けられなくなる可能性がありますので自己責任で判断してご利用下さい:



方法1-
Molex-SATAアダプターまたはケーブルを使用します。 1-3pinへの通電をしないようケーブルを切断してください。



Molex to SATA Adapter   Molex to SATA Cable
Molex to SATA Adapter   Molex to SATA Cable



方法2 –
以下のような方法で、SATA電源コネクタのピン1〜3にカプトンテープを貼り付け3.3V電源を物理的に通電しないようにします。
※カプトンテープの劣化でご利用になれなくなることも多々あります。



Kapton tape SATA power connector



問題が解決しない場合は、sales@seijinshoji.co.jp にお問い合わせください。
