ToughArmor MB601M2K-1B
大きいサイズ表示
U.2/M.2(SATA/PCIe NVME)リムーバブルケースまたはキット
新製品!
関連製品:

mb833m2k-bmb601vk-bmb601vk-1bmb834m2k-b

M.2 NVMe SSDの互換性
mb601m2k-1b

ToughArmor MB601M2K-1B は M.2 NVMe SSD を搭載できる リムーバブルケース です。

M.2 NVMe SSDはマザーボードやライザーカードに小さなネジでインストールする必要がありました。 ToughArmor MB601M2K-1B では ツールレス でコンピューターの前面からアクセスできるようになりました。

ToughArmor MB601M2K-1B には、特許出願中の M.2 調整可能な固定機構があります。 M.2 ドライブ をインストールする際に多くのユーザーが経験する手間を減らし、ドライブ のメンテナンスとシステムのアップグレードを容易にします。  ToughArmor MB834M2K-B は、MiniSAS HD(SFF-8643)をホストインターフェースとして採用しており、最大64Gb/s PCIe x4 の転送速度 をサポートします。 また、30mmから110mm(2230、2242、2260、2280、22110)までの標準M.2ドライブに対応します。

さらに、リムーバブルケース の周囲に設けられた空気孔と連携し、各ドライブトレイにあるアルミニウムヒートシンクですべての M.2 NVMe SSD に負荷がかかっていても最適な温度に維持されます。

最終的に、ドライブ はこの フルメタル リムーバブルケース と 鍵による固定で保護され、不正な物理アクセスを防ぎます。

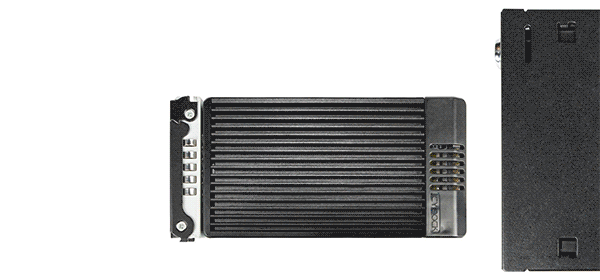

ホットスワップ 可能な M.2 SSD リムーバブルケース
mb601m2k-1b ホットスワップ 可能な M.2 SSD リムーバブルケース

一般的なM.2ドライブはマザーボードまたはライザーカードに小さなネジで固定されています。

ドライブの取り付けには、コンピューターの電源をOFFにする必要があります。 これは、ダウンタイムが許されないシステムでは問題になるし、物理的な取り付け手順は非常に面倒で時間がかかります。

MB601M2K-1B は リムーバブルケース と リムーバブルトレイ の設計により、コンピューターケースの前面でアクセスを可能にし、M.2 NVMe SSD に取り付けと取り外しをより簡単で扱いやすい 高速ストレージ にすることができます。

注意: M.2デバイスのホットスワップには、OSとNVMeデバイス、マザーボードの全てがホットスワップに対応する必要があります。

調整可能なスライダーロック機構
mb601m2k-1b 調整可能なスライダーロック機構

調整可能な M.2 スライダーロック 機構 は、2230 (30mm), 2422 (42mm) , 2260(60mm) , 2280 (80mm) , 22110 (110mm) の様々なサイズの M.2 NVMe SSD をすばやくインストールでき、スライダー をM.2 NVMe SSD に向かって移動して、M.2 NVMe SSD を固定位置に固定します。

今後普及サイズである M.2 ドライブ 22110 (110mm) にも対応しています。


mb601m2k-1b support 2230 to 22110

NVMe 64Gbpsの転送速度に対応
mb601m2k-1b NVMe 32Gbps の転送速度に対応

U.2 ( SFF-8639 ) インターフェイスを利用して、64Gbps の帯域幅 をサポートします。

規格だけで見てもSATAと比べ5倍以上高速! かつリムーバブル可能なトレイに搭載できるリムーバブルケースとして運用できるドライブとなります。


ToughArmor Protection
mb601m2k-1b ToughArmor Protection

ToughArmorシリーズでは、耐久性の高いフルメタルシャーシ、トレイ、取り付けブラケットが装備されており、製品の寿命を延ばすことができます。シャーシに防振機構が組み込まれており、搭載されたドライブを環境による損傷から保護します。

フルメタル構造を採用したことで、難燃性に対する条件が必要な産業用デバイスやエンタープライズシステム、組込み向け、工場等でのオートメーションシステム、軍事、医療 等幅広い分野での利用に向いています。


効率的な冷却性能
mb601m2k-1b 効率的な冷却性能

M.2 NVMe SSDは、自身の熱でパフォーマンスの低下と転送速度の調整を引き起こす可能性があるサーマルスロットリングがあることはすでにわかっていることです。

この問題を発生させないようにするため、ToughArmor MB601M2K-1B リムーバブルケース には、ヒートシンク全体に過剰な熱が確実に分散されるように、サーマルパッドが含まれています。

付属のサーマルパッドは、ヒートシンクと M.2 NVMe SSD を密着させ熱伝導を効率的にします。これにより、熱をすばやく移動させ放熱をしやすくします。

mb601m2k-1b heatsink
アルミニウムで作られたヒートシンクは、M.2 NVMe SSD にから吸熱し放散するヒートシンクとして機能するだけでなく、フルメタルで作られたトレイと空気の流れを妨げないよう溝を配置したヒートシンクでリムーバブルケース全体としての放熱性にも優れます。

その他の機能
mb601m2k-1b その他の機能

ToughArmor MB601M2K-1B のトレイには、ドライブの通電と動作を示すLEDインジケータが搭載されています。電力を節約するためにドライブが取り付けられていない場合、LEDは自動的にオフとなります。

Active Power Technology(APT)で、ドライブがリムーバブルケースに挿入されている時のみデバイスの電源がオンになります。

mb601m2k-1b additional drive protection

セキュリティのために専用鍵が用意されています。 物理的に固定をすることで不必要な物理アクセスから保護され車載等の過酷な環境でもドライブを安全に保護します。

mb601m2k-1b anti-dust flap
使用していないときは、内蔵のダストカバーが降りベイをほこりから保護します。ほこりが内部コネクタを詰まらせ、追加の摩耗を引き起こします。

MB601VK-1B との互換性
mb601m2k-1b MB601VK-1B との互換性
ToughArmor MB601VK-1B リムーバブルケース と組み合わせた場合、U.2およびM.2ドライブと互換性を持つことができます。 これらのモデルは同じ形状のハウジングを使用しているため、リムーバブルトレイは互換性がありので交換し運用することができます。

製品の特長
市販されている 1x M.2 NVMe SSD のサイズに適合、30mm(2230)、42mm(2242)、60mm(2260)、80mm(2280)、110mm(22110)
調整可能なドライブロッカーはスライドしドライブを安全に固定します。
標準の3.5インチデバイスベイまたはフロッピーベイに取り付け可能
接続にU.2ポート(SFF-8639)を使用。 ※NVMeに対応したホストが必要
64 GbpsのNVMe帯域幅仕様を完全にサポート
高効率ヒートシンクと十分なエアフローにより、優れた冷却機能を提供
難燃性要件を満たす堅牢なリムーバブルケース
物理的セキュリティのための2セグメントキーロック
専用の機構でトレイをリムーバブルケース内にしっかりと保持
EMI接地–ハードドライブを電気的損傷から保護します
防振技術(AVT)はノイズを低減し、外的要因のダメージから保護します
Active Power Technology(APT)は、ドライブがインストールされた時に電源がオンとなります。 それにより使用していないドライブには電源が供給されないため、電力の節約となります。
型番 :
MB601M2K-1B
色 :
対応デバイス :
1 x M.2 SSD (2230/2242/2260/2280/22110)
接続インターフェース :
NVMe PCIe 3.0/4.0 x4
ドライブの数 :
1
搭載空間 :
1 x 外部3.5 " ドライブベイ
接続コネクタ :
1 x U.2 コネクタ (SFF-8639)
電源入力 :
U.2 コネクタ (SFF-8639)
転送レート :
マックス 64Gbps (デバイス速度による)
SSD容量をサポート :
制限なし
冷却ファン :
パッシブ冷却による金属熱分散
ホットプラグのサポート :
はい
ドライブのセキュリティ :
二段式キーロック
構造 / 材質 :
部分的なABSプラスチックを使用した金属
サイズ (W x H x L) :
101.2 x 25.4 x 168.7mm
製品の重量 :
546g
パッケージの総重量 :
618g
SSD 稼動インジケーター :

電源インジケーター:緑色のLEDが点灯
SSDインジケーター:緑色のLEDの点滅

同梱物:
本体、マニュアル、ネジ、ロックキー、サーマルパッド
U.2 コネクタの挿入率 :
10,000
湿度 :
5%~65% RH
作動温度 :
0°C to 60°C (32°F to 140°F)
保管温度 :
-35°C to 70°C (-31°F to 158°F)
認証 :
CE, RoHS, REACH




よくある質問
Q: Oculink NVMe PCIe HBA / RAIDカードをminiSASHD(SFF-8643)インターフェイスを介してMB601M2K-1Bに接続していますが、M.2ドライブがシステムに表示されませんでした。

A: MB601M2K-1Bは、デバイスで使用されているコネクタピンの割り当てが異なるため、Oculink PCIe HBA / RAIDカードと互換性がありません。 MB601M2K-1Bと互換性のあるHBA / RAIDカードについては、FAQセクションの互換性リストにてご確認してください。



2020年の第4四半期にOculink互換のNVMeエンクロージャーをリリースする予定です。製品のアップデート情報を受け取るには、ICYDOCK ニュースレター にサインアップしてください。


Q: MB601M2K-1Bで動作する増設カードをお勧めできますか?

A: 以下の増設カードはMB601M2K-1Bと互換性があります。 最高の互換性のために、正規ケーブルを使用することを強くお勧めします。



ブランド 増設カード 正規ケーブル
HighPoint SSD7120 SSD7180 8643-8639-50 (50cm)
SSD7184
Supermicro AOC-SLG3-2E4   CBL-SAST-0957 (55cm)
Broadcom
(HBA)
9400-16i 9405W-16i 05-50065-00 (50cm)
05-50064-00 (100cm)



購入先

05-50065-00(0.5M)

PC PITSTOP
05-50064-00(1M)

PC PITSTOP
9400-8i8e 9400-8i
Broadcom
(MegaRAID)
9440-8i 9480-8i8e
9460-16i 9460-8i
Intel
(RAID)
RSP3TD160F RSP3QD160J
RSP3MD088F RMSP3JD160J
RMSP3CD080F RMSP3HD080E
RSP3WD080E RSP3DD080F
RMSP3AD160F
Broadcom
(HBA)
9500-16i 9500-8i 05-60005-00 (100cm)

WHERE TO BUY

PC PITSTOP
Broadcom
(MegaRAID)
9580-8i8e 9560-8i
9560-16i



現在、NVMeエンクロージャーを主要な増設カードメーカーに認定を取っております。 互換性のある増設カードをリストに追加します。


ここを クリックして、互換性のある増設カード/ケーブルを報告できます。 リストにない増設カードの互換性を確認したい場合は、ここをクリックしてください。


Q: MB601M2K-1BでIntel / Broadcom Tri-Mode HBAおよびRAIDカードを使用していますが、ドライブがシステムに表示されません。
A: この問題は、RAIDカードメーカーがTri-Modeカードに通常U.2接続に使用されているものとは異なるピン配置を使用していることが原因で発生します。 M.2 NVMeドライブでTri-Modeカードを使用する場合、M.2ドライブを検出するためにTri-ModeカードにU.2イネーブラーケーブルを使用する必要があります。これにより、ピン配置が標準のU.2仕様に戻ります。 詳細については、 ここをクリックしてください。

Q: 電源を入れた状態でNVMeドライブをデバイスに挿入し直しても、NVMeドライブが検出されませんでしたか?

A: ホットプラグ機能をサポートするシステムの場合、システムの電源がオンになっている間、システムがドライブを認識するために、ドライブの挿入と取り外しの各サイクルでオペレーティングシステムから手動で更新する必要があります。



手動リフレッシュを実行した後、ドライブを検出できない場合は、システムがホットプラグ機能をサポートしていない可能性があります。 マザーボード/増設カードの製造元に、NVMeホットプラグ機能がサポートされているかどうかを確認することをお勧めします。



Windows 10 / Windows 8 – タスクバーの検索ボックスに「デバイスマネージャー」と入力し、メニューから選択し、ディスクドライブを右クリックして、[ハードウェア変更のスキャン]を選択します。



Windows 7 – デスクトップのコンピューターアイコンを右クリックしてプロパティを選択し、[デバイスマネージャー]をクリックして、ディスクドライブを右クリックし、[ハードウェア変更のスキャン]を選択します。



Image result for disk drive scan for hardware changes




Q: ICY DOCK NVMeエンクロージャーは 標準PCIe4.0をサポートしていますか?
A: はい、すべてのICY DOCK NVMeエンクロージャーは標準PCIe4.0をサポートしています。 ただし、PCIe3.0デバイスをPCIe4.0ホストに接続する場合、帯域幅はPCIe3.0に制限されます。 PCIe4.0エンクロージャーは開発中です。 製品のアップデート情報をご希望の場合は、ICYDOCK ニュースレターにご登録ください。

Q: M.2 SSDをドライブトレイに配置した後、ドライブトレイの蓋を閉じるのに問題があり、ドライブトレイをドライブエンクロージャーまで完全に挿入できません。

A: 調整可能なM.2ロッカーでM.2 SSDをロックしてください。 M.2ロッカーが完全に固定されていないと、トレイの蓋が正しく閉じません。 M.2ロッカーを固定したり、カバーを閉じたりするのが難しい場合、使用しているM.2 SSDは、標準のM.2 SSDの厚さに従わない可能性があります。標準は各辺の高さが1.5mm未満で、全高が 3.8mmを超えないとサイズです。 標準以外の厚さのM.2SSDを使用すると、M.2ロッカーとトレイの蓋に不適切な張力がかかり、M.2コネクタの位置がずれる可能性があります。 ドライブトレイをエンクロージャーに挿入する際に問題が発生した場合は、すぐに操作を停止し、ドライブの厚さをチェックして、標準のM.2 SSDの厚さ(両側の高さが1.5mm未満、合計で3.8mm未満)に従っていることを確認してください。

Metal heat dissipation sticker



注:一部のM.2 SSDは、金属製の散熱ステッカーを使用しているため、両側の厚さが1.5mmを超えます。 ステッカーを剥がすと問題は解決しますが、自己責任で行ってください(SSDの保証が無効になる場合があります)



ICY DOCKエンクロージャーは、標準の厚さのM.2 SSDと互換性があるように設計されています。 購入前にドライブの厚さを確認することを強くお勧めします。詳細については、以下の互換性のないM.2 SSDリストをご参照してください。



ICYDOCKエンクロージャーと互換性がないことが判明しているM.2 NVMe SSD:




ICYDOCKエンクロージャーと互換性がないことが判明しているM.2 SATA SSD:




問題が解決しない場合は、 sales@seijinshoji.co.jp に連絡して、できるだけ早く問題を解決できるようにお願いいたします。

互換性のある/互換性のないM.2SSDを報告するには、 ここを クリックしてください。
