ToughArmor MB833M2K-B
大きいサイズ表示
U.2/M.2 (SATA/PCIE NVME) ENCLOSURES OR KITS


ToughArmor MB833M2K-B は M.2 NVMe SSD を搭載できる リムーバブルケース です。

M.2 NVMe SSDはマザーボードやライザーカードに小さなネジでインストールする必要がありました。 ToughArmor MB833M2K-B では ツールレス でコンピューターの前面からアクセスできるようになりました。

ToughArmor MB833M2K-B には、特許出願中の M.2 調整可能な固定機構があります。 M.2 ドライブ をインストールする際に多くのユーザーが経験する手間を減らし、ドライブ のメンテナンスとシステムのアップグレードを容易にします。  ToughArmor MB834M2K-B は、MiniSAS HD ( SFF-8643 ) をホストインターフェースとして採用しており、最大32Gb/s PCIe x4 の転送速度 をサポートします。 また、30mmから110mm( 2230、2242、2260、2280、22110 )までの標準M.2ドライブに対応します。

さらに、リムーバブルケース の周囲に設けられた空気孔と連携し、各ドライブトレイにあるアルミニウムヒートシンクですべての M.2 NVMe SSD に負荷がかかっていても最適な温度に維持されます。

最終的に、ドライブ はこの フルメタル リムーバブルケース と 鍵による固定で保護され、不正な物理アクセスを防ぎます。


ホットスワップ 可能な M.2 SSD リムーバブルケース

一般的なM.2ドライブはマザーボードまたはライザーカードに小さなネジで固定されています。

ドライブの取り付けには、コンピューターの電源をOFFにする必要があります。 これは、ダウンタイムが許されないシステムでは問題になるし、物理的な取り付け手順は非常に面倒で時間がかかります。

MB833M2K-B は リムーバブルケース と リムーバブルトレイ の設計により、コンピューターケースの前面でアクセスを可能にし、M.2 NVMe SSD に取り付けと取り外しをより簡単で扱いやすい 高速ストレージ にすることができます。

注意: M.2デバイスのホットスワップには、OSとNVMeデバイス、マザーボードの全てがホットスワップに対応する必要があります。

ツールレス M.2 ドライブのインストール手順
M.2 PCIe NVMe SSDドライブは、ほとんどの場合マザーボードに小さなネジで固定されます。 ToughArmor MB833M2K-B を使用する場合、ユーザーはM.2 SSDをドライブトレイに置き、M.2ドライブのタイプごとにスライダーを正しい長さに調整し、ドライブを押して所定の位置でロックします。全体のプロセスは完了するのに5秒程度の内容です。 M.2ドライブをインストールするより効率的で簡単かつ革新的な方法をもたらしながら、従来の取り付けに必要だったネジ回しなどの手間を省くツールレスとなっています。

ツールレス ドライブのインストールであるため、ヒートシンクの取り付けと取り外しもツールレスで行うことができます。トレイの下側にある2つのボタンに親指を押し付けるだけで、ヒートシンクが飛び出します。 トレイを元に戻すには、トレイをヒートシンクで覆い、少し下向きの力ではめるとトレイにぴったりとはまります。

EMI グラウンドによるノイズ除去

リムーバブルトレイ の取り外しでは、M.2 SSD の GND が非常に重要です。 GND が接続されずにドライブを交換すると、静電気の影響でドライブが損傷する可能性があります。

ツールレス M.2 SSD の設置設計により、調整可能な固定機構が SSD をネジ穴位置に固定すると、SSD はリムーバブルケースのトレイとハウジング全体で GND にノイズを逃がします。


調整可能なスライダーロック機構

調整可能な M.2 スライダーロック 機構 は、2230 (30mm), 2422 (42mm) , 2260(60mm) , 2280 (80mm) , 22110 (110mm) の様々なサイズの M.2 NVMe SSD をすばやくインストールでき、スライダー をM.2 NVMe SSD に向かって移動して、M.2 NVMe SSD を固定位置に固定します。

今後普及サイズである M.2 ドライブ 22110 (110mm) にも対応しています。





効率的な冷却性能

M.2 NVMe SSDは、自身の熱でパフォーマンスの低下と転送速度の調整を引き起こす可能性があるサーマルスロットリングがあることはすでにわかっていることです。

この問題を発生させないようにするため、ToughArmor MB833M2K-B リムーバブルケース には、ヒートシンク全体に過剰な熱が確実に分散されるように、サーマルパッドが含まれています。

付属のサーマルパッドは、ヒートシンクと M.2 NVMe SSD を密着させ熱伝導を効率的にします。これにより、熱をすばやく移動させ放熱をしやすくします。

アルミニウムで作られたヒートシンクは、M.2 NVMe SSD にから吸熱し放散するヒートシンクとして機能するだけでなく、フルメタルで作られたトレイと空気の流れを妨げないよう溝を配置したヒートシンクでリムーバブルケース全体としての放熱性にも優れます。

NVMe 32Gbps の転送速度に対応

MiniSAS ( SFF-8643 ) インターフェイスを利用して、32Gbps の帯域幅 をサポートします。

規格だけで見てもSATAと比べ5倍以上高速! かつリムーバブル可能なトレイに搭載できるリムーバブルケースとして運用できるドライブとなります。

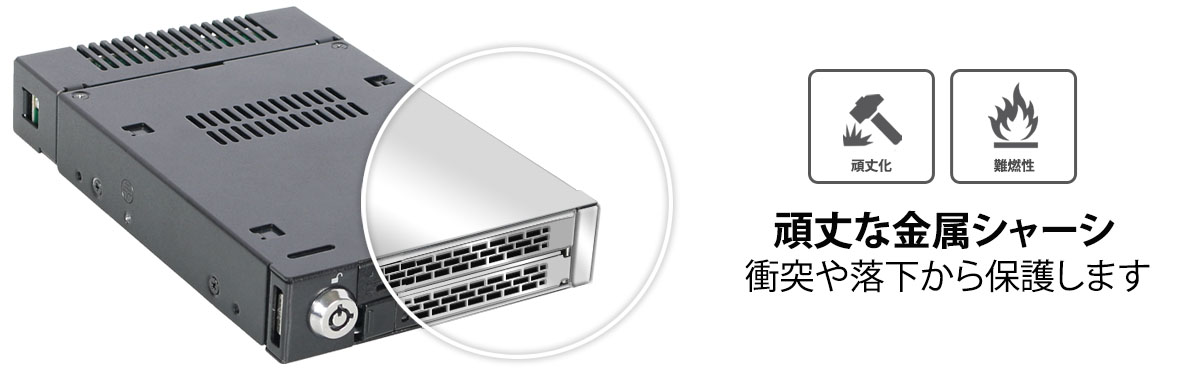

ToughArmor Protection

ToughArmorシリーズでは、耐久性の高いフルメタルシャーシ、トレイ、取り付けブラケットが装備されており、製品の寿命を延ばすことができます。シャーシに防振機構が組み込まれており、搭載されたドライブを環境による損傷から保護します。

フルメタル構造を採用したことで、難燃性に対する条件が必要な産業用デバイスやエンタープライズシステム、組込み向け、工場等でのオートメーションシステム、軍事、医療 等幅広い分野での利用に向いています。


その他の機能

ToughArmor MB833M2K-B のトレイには、ドライブの通電と動作を示すLEDインジケータが搭載されています。電力を節約するためにドライブが取り付けられていない場合、LEDは自動的にオフとなります。

Active Power Technology(APT)で、ドライブがリムーバブルケースに挿入されている時のみデバイスの電源がオンになります。

セキュリティのために専用鍵が用意されています。 物理的に固定をすることで不必要な物理アクセスから保護され車載等の過酷な環境でもドライブを安全に保護します。

製品の特長
市販されている 1x M.2 NVMe SSD のサイズに適合、30mm(2230)、42mm(2242)、60mm(2260)、80mm(2280)、110mm(22110)
調節可能なドライブロッカーは、スライドしドライブを安全に保持します
ドライブのメンテナンスとシステムのアップグレードを容易にするツールレス設計
標準の3.5インチデバイスベイまたはフロッピーベイに取り付け可能
接続にminiSAS HDポート(SFF-8643)を使用。 ※NVMeに対応したホストが必要
32 GbpsのNVMe帯域幅に対応
難燃性要件を満たす堅牢なリムーバブルケース
高効率ヒートシンクと十分なエアフローにより、優れた冷却機能を提供
物理的セキュリティのための2セグメントキーロック
専用の機構でトレイをリムーバブルケース内にしっかりと保持
EMI接地–ハードドライブを電気的損傷から保護します
防振技術(AVT)はノイズを低減し、外的要因のダメージから保護します
Active Power Technology(APT)は、ドライブがインストールされた時に電源がオンとなります。 それにより使用していないドライブには電源が供給されないため、電力の節約となります。



商品の購入



Model Number :
MB833M2K-B
Color :
Black
Support Drive Size :
1 x M.2 PCIe NVMe SSD 2230/2242/2260/2280/22110
Compatible Drive Type :
NVMe M.2
Number of Drives :
1
Drive Bay :
1 x external 3.5" device bay
Host Interface :
1 x miniSAS HD (SFF-8643)
Power Input :
1x 15pin SATA power connector
Transfer Rate :
Up to 32Gbps (Depending on hard drive speed)
Support HDD Capacity :
No Limitation
Drive Cooling :
Metal heat dispersion with thermal pad for passive cooling
Structure / Material :
Metal with partial plastic
Support Hot-Plug :
Yes (host must support hot-plug function)
Drive Security :
2 segment key lock
Product Dimension (L x W x H) :
163 x 101 x 26mm
Product Net Weight :
479g
Package Gross Weight :
553g
Drive Activity LED Indication :
Drive power: solid green; HDD access: flashing green
Package contents :
Device, user manual, screws, thermal pads, keys
M.2 Connector Insertion Rate :
5,000
Humidity :
5%~65% RH
Operating Temperature :
0°C to 60°C (32°F to 140°F)
Storage Temperature :
-35°C to 70°C (-31°F to 158°F)
Compliance :
CE, RoHS, REACH
Frequent Asked Questions

Q: I'm connecting my Oculink NVMe PCIe HBA/RAID card to the MB833M2K-B via miniSAS HD (SFF-8643) interface, but the M.2 drives did not show up in my system.

A: The MB833M2K-B are not compatible with the Oculink PCIe HBA/RAID cards due to different connector pin assignments used on the device. Please check the compatibility list in the FAQ section for HBA/RAID cards that are compatible with MB833M2K-B.



We plan to release the Oculink compatible NVMe enclosures in the second quarter of 2020, welcome to sign up ICY DOCK Newsletter to receive product updates.


Q: Can you recommend an add-on card that works with MB833M2K-B?

A: The following add-on cards are compatible with MB833M2K-B. We highly recommend using the official cable for the best compatibility.



Brand Add-on Cards Official Cables
HighPoint SSD7120 SSD7180 8643-8643-0350 (35cm)
8643-8643-060 (60cm)
SSD7184
Supermicro AOC-SLG3-2E4   CBL-SAST-0623 (45cm)
CBL-SAST-0658 (60cm)
Broadcom
(HBA)
9400-16i 9400-8i 05-50061-00 (100cm)

WHERE TO BUY

PC PITSTOP
9400-8i8e
(2 Ports)
9405W-16i
9500-8i
(2 Ports)
9500-16i
Broadcom
(MegaRAID)
9440-8i 9480-8i8e
9460-16i 9460-8i
Intel
(RAID)
RSP3TD160F RSP3QD160J
RSP3MD088F RMSP3JD160J
RMSP3CD080F RMSP3HD080E
RSP3WD080E RSP3DD080F
RMSP3AD160F
Broadcom
(HBA)
9500-8i 9500-16i 05-60002-00 (100cm)

WHERE TO BUY

PC PITSTOP
Broadcom
(MegaRAID)
9560-8i 9560-16i



Note:We highly recommend purchasing the cable from a local reseller that you trust. However, if you have a hard time finding the cables, PC-Pitstop is our long term partner, and they are able to ship worldwide.


We are currently certifying our NVMe enclosure with the major add-on card manufacturers. We will be adding compatible add-on cards to the list.


You can click here to report a compatible add-on card/cable. If you want to check the compatibility of add-on card(s) that are not on the list, please click here.


Q: I'm using Intel/Broadcom Tri-Mode HBA and RAID cards with the MB833M2K-B, but the drives do not show up in my system.
A: The issue is caused by RAID card manufacturers using a different pin-out for Tri-Mode cards than is typically used for U.2 connections. When using the Tri-Mode cards with M.2 NVMe drives, a U.2 enabler cable must be used for Tri-Mode card to detect the M.2 drive, which reverts the pin-out to standard U.2 specifications. For more information, please Click here.

Q: My NVMe drive did not detect after inserting it back into the device while powered on?



A: For systems that support hot-plug function, while your system is powered on, each drive insertion and removal cycle will require a manual refresh from the operating system in order for the system to recognize the drive. If you are still unable to detect the drive after performing the manual refresh, please contact us at sales@seijinshoji.co.jp for more assistance.



Windows 10 / Windows 8 – In the search box on the taskbar, type Device Manager, then select from the menu, right-click on the disk drive and then select scan for hardware changes.



Windows 7 – Right-click on computer icon on desktop and select properties, click Device Manager, right-click on the disk drive and then select scan for hardware changes.





 Image result for disk drive scan for hardware changes

If you are still unable to detect the drive after performing the manual refresh, your system might not support hot-plug functions. We suggest you check with the motherboard/add-on card manufacturer to see if it supports the NVMe hot-plug function.




Q: Is the ICY DOCK NVMe enclosure supporting the PCIe 4.0 standard?
A: Yes, all ICY DOCK NVMe enclosures support the PCIe 4.0 standard. However, the bandwidth will be limited to PCIe 3.0 when connecting a PCIe 3.0 device to a PCIe 4.0 host. The PCIe 4.0 enclosures are under development. If you wish to receive product updates, please sign up for the ICY DOCK Newsletter.

Q: I'm having the difficulties closing the lid of the drive tray and unable to insert the drive tray all the way to the drive enclosure after placing the M.2 SSD onto the drive tray.

A: Make sure to lock the M.2 SSD with the adjustable M.2 locker. The tray lid will not close properly if the M.2 locker is not fully secured. If you are having difficulty secure the M.2 locker or close the cover, the M.2 SSD you are using may not follow the standard M.2 SSD thickness, which is less than 1.5mm height for each side with a total height that does not exceed 3.8mm. Using the M.2 SSD with non-standard thickness will cause improper tension on the M.2 locker and tray lid and make the M.2 connector misaligned. If you are having issues inserting the drive tray to the enclosure, please stop the operation immediately and check the drive thickness to ensure it follows the standard M.2 SSD thickness - less than 1.5mm height for each side and less than 3.8mm for total height.

Metal heat dissipation sticker



Note: Some M.2 SSD uses a metal heat dissipation sticker that causes each side's thickness more than the 1.5mm. Remove the sticker will solve the problem, but do it at your own risk (might void the warranty of SSD)



ICY DOCK enclosure is design to be compatible with M.2 SSD that has standard thickness. We highly recommend checking the drive thickness before purchase, and please refer to the incompatible M.2 SSD list below for further information:



M.2 NVMe SSDs known to be incompatible with ICY DOCK enclosure:




M.2 SATA SSDs known to be incompatible with ICY DOCK enclosure:




Please contact sales@seijinshoji.co.jp if the problem persists so we can resolve the issue as soon as possible.

Click here to report a compatible/incompatible M.2 SSD.
