ExpressCage MB324SP-B

이미지 다운로드
탈착식 2.5" SSD / HDD 하드랙/모바일랙
• 하나의 5.25”베이에4개의 2.5" SATA/SAS HDD/SSD수용
• SATA 6Gbps혹은SAS싱글 채널 지원(SAS컨트롤러 카드 필요)
• 드라이브 제거 및 교체에 용이한 핫스왑 기능
관련 제품:

mb014sp-b mb994sp-4s mb994sk-1b mb604spo-b



MB324SP-B 하드랙은 싱글 5.25인치 베이에 높이 5mm~12.5mm 의 2.5인치 SATA/SAS HDD/SSD 4 개를 수용합니다. 핫스왑이 지원 되어 드라이브 제거가 매우 간단하며 SAS 싱글 채널을 지원합니다 (SAS 호스트 필요임). 무(無)공구 드라이브 설치로 인해 드라이브 설치 및 제거가 매우 편리하며 또한 부가적으로 하단 나사 홀을 제공하여 제품의 안정성을 높였습니다. 제품의 후면에는 40mm 쿨링 팬을 부착하여 드라이브가 항상 적정한 온도를 유지하도록 하였습니다. 40mm 쿨링 팬은 빠름, 느림, 자동 3 단계로 속도 조절을 할 수 있어 드라이브의 사용 상황에 따라 속도를 설정할 수 있습니다. 공간 절약적 디자인 그리고 무(無)공구로 드라이브 설치 기능으로 인해 시스템 업그레이드, 컴퓨터 게이머와 시스템 빌더 사용에 적합합니다.

표준 5.25" 공간에 1~4개 2.5" 드라이브를 설치

ExpressCage 시리즈는 ICY DOCK의 최신 제품 군이며 5.25인치 저장 공간을 응용하는 시스템 빌더 및 컴퓨터 게이머들의 수요를 만족시키기 위해 개발되었습니다. MB324SP-B 하드랙은 SATA III 6Gb/s 및 SAS 싱글 채널을 지원합니다 (SAS 컨트롤러 카드 필요). 효율적인 전원 사용을 위해 하나의 15Pin SATA 전원 커넥터로 4개의 드라이브를 가동하며 케이블 혼잡 문제를 해결하여 사용자의 시스템 장비를 간소화하게 설계하였습니다. 이 외에도 (Active Power Technology, APT) 액티브 파워 기술로 인해 드라이브가 가동 되지 않을 때 전원 소모를 절약하게 해줍니다.

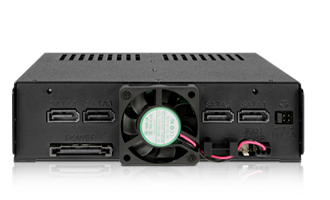

SATA 케이지 뒤 냉각 팬 배치, 우수한 쿨링 효능

장기간의 신중한 제품 기획 및 설계를 통해 다베이 전용 하드 드라이브 케이스인 ExpressCage MB324SP-B가 제작 되었습니다. 40mm 쿨링 팬을 제품의 후면 중앙에 설치하여 드라이브가 주위의 통풍구를 통해 열기를 배출하기에 쿨링 효능을 발휘합니다.이 외에도 쿨링 팬 속도 조절 기능으로 내부 공기 흐름량을 조절할 수 있습니다. “빠름”으로 설정하여 공기 흐름을 최대화 할 수 있고, “느림”으로 설정하여 작동 중의 소음을 줄이거나 혹은 “자동 (스마트 쿨링)”으로 설정할 수 있습니다 (드라이브의 온도를 결정하고 그에 따라 팬의 RPM을 변경하여 드라이브를 냉각시킵니다).

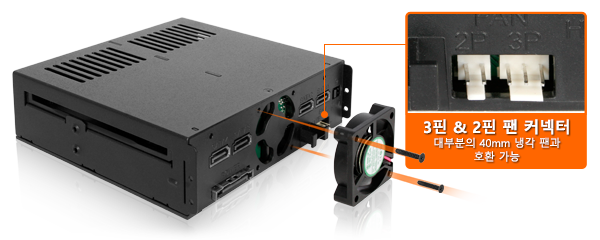

만약 구비된 쿨링 시스템에 만족하지 못한다면 추가적으로 시중에서 40mm 쿨링 팬을 따로 구매하고 MB324SP-B 에 설치하여 쿨링 시스템을 업그레이드가 가능합니다. 시중에서 판매되는 팬의 케이블은 시스템 내에 정리될 수 있기에 공간을 깔끔하게 사용할 수 있습니다. 이 외에도, 각 베이마다 드라이브의 상태를 알려주는 LED 지시등이 포함되어 있으며 부드러운 청색 LED 는 눈의 피로를 덜어줍니다.
Express 미니 트레이는 HDD 의 설치 과정을 간소화 시켜주며 무(無)공구 설치로 인해 사용자는 손쉽게 드라이브를 설치 및 제거할 수 있습니다. HDD 의 전면 (커넥터가 없는 측면)을 나사 위치에 맞추어 삽입한 후 HDD 의 후면(커넥터가 있는 측면)을 아래로 장착하면 트레이와 HDD 사이에 아무런 공간이 없게 됩니다. 드라이브를 제거 할 경우에는 삽입 과정과 반대로 하면 됩니다. 먼저 드라이브의 전면을 트레이에서 밀어낸 후 드라이브를 들어서 제거합니다
혁신적인 ExpressTray, 이동식 탈부착형 트레이 설계

마법과 같은 ExpressTray는 드라이브 설치 과정을 간소화하여 2.5인치 HDD/SSD를 설치하는 데 완전한 도구 없는 프로세스를 제공합니다. 몇 초 이내에 드라이브 연결을 쉽고 간단하게 해줍니다. 드라이브의 전면 끝 (커넥터가 없는 쪽)을 내장된 나사 안으로 내려놓기만 하면 끝단이 트레이 바닥과 같은 높이로 고정됩니다. 이제 리어 엔드 (커넥터가 있는 쪽)를 드라이브 위로 아래로 밀고 드라이브와 트레이 사이에 공간이 없는지 확인합니다. 드라이브를 제거하려면 프로세스를 되돌리기만 하면 됩니다. 트레이의 후면 탭을 당겨서 드라이브를 풀고 드라이브를 분리합니다.


추가적인 드라이브 안정성을 원할 경우 트레이 아래에서 나사 구멍(옵션)을 사용할 수 있습니다. 트레이 앞과 아래의 환기 슬롯은 공기 흐름을 매우 효율적으로 유지하여 드라이브를 차갑게 유지할 수 있도록 도와줍니다.



알림 : 일부 5.25”베이 무(無)공구 드라이브 설치 제품은 일반 5.25”베이보다 길이가 짧을 수 있습니다. 이는 무(無)공구 5.25”베이가 MB324SP-B와 완전히 호환되는 것을 방지하기 위함입니다. 그러나 삽입 시에 장치를 양 옆으로 움직이며 넣으면 문제는 해결될 수 있습니다.

옵션 : M.2 SATA SSD - 2.5인치 SATA SSD 컨버터




ExpressCage MB324SP-B와 함께 SATA M.2 SSD를 사용하려는 경우, 도구 없이 M.2 SSD를 조절 가능한 MB703M2P-B 컨버터가 M.2 SSD를 2.5인치 폼 팩터로 변환할 수 있습니다. 상세한 정보는 EZConvert MB703M2P-B를 참고하시기 바랍니다.


Drive Tray

주요 특징

• 하나의 5.25” 베이에 4 개의 2.5" SATA/SAS HDD/SSD 장착
• SATA 6Gbps 혹은 SAS 싱글 채널 지원 (Single channel)
• 드라이브 제거 및 교체에 용이한 핫스왑 기능
• 5mm~12.5mm 높이의 2.5” 드라이브 지원
• Active Power Technology (APT) - 드라이브가 설치되지 않았을 때 장치를 닫아 전력 절약
• 공구를 사용하지 않고 손쉽게 드라이브를 제거할 수 있는 탈부착형 Express 미니 트레이
• 제품의 안정성을 증대하는 하단 추가 나사 홀
• 각 드라이브 베이에 부드로운 청색 LED 제공
• 쿨링 효율을 높이는 교체 가능한 40mm 쿨링 팬
• 시중에 판매하는 2Pin, 3Pin 커넥터의 쿨링 팬과 교체 가능
• 하나의 15Pin SATA 커넥터로 4 개의 드라이브 가동
• 7Pin SATA 및 15Pin 전원 케이블 전용 핫스왑 설계로 연결 후 쉽게 분리되지 않음
• HIGH, LOW, and AUTO (smart cooling) 3 단계 팬 속도 조절 가능
• 내구성 뛰어난 메탈 케이스&ABS 트레이, 손잡이
• 퓨터 게이머, 시스템 빌더에 최적화, 공간 절약 설계 및 2.5” HDD/SSD 핫스왑 지원
Video




3 Years Warranty
모델명 :
MB324SP-B
색상 :
Black
호환되는 드라이브 유형 :
2.5" SSD / HDD
호환되는 드라이브 타입 :
SATA / Single channel SAS (SAS host required)
드라이브 수 :
4
최대 드라이브 높이 :
12.5mm
드라이브 베이:
1x 5.25" half height 디바이스 베이
호스트 인터페이스 :
4x SATA 7pin
입력전력 :
1x SATA 15 pin power connector
전송 속도 :
SATA 3.0 최대 6Gbps / SAS 3.0 최대 12Gbps
HDD 용량 지원 :
용량 제한 없음
드라이브 냉각 기능:
1x 40mm fan
RAID 기능 :
X
재질 :
메탈 및 일부 플라스틱
Hot-Swap 지원:
Yes
드라이브 보안:
X
크기 (깊이 x 너비x 높이) :
140.5 x 145.8 x 41.3mm
무게(순 중량) :
440g
운송 총량 :
516g
LED로 RAID 상태 표시:
X
LED로 드라이브 작업 상태 표시 :
드라이브 파워 온: 파란색; HDD 접속: 파란색 점등
패키지 구성 :
1 - 디바이스, 1 - 매뉴얼, 18 - 나사
SATA 커넥터 사용 횟수 :
10,000
습도 :
5%~65% RH
작동 온도 :
0°C to 60°C (32°F to 140°F)
스토리지 온도 :
-35°C to 70°C (-31°F to 158°F)
규정준수 :
CE, RoHS, REACH
A/S 보증기간 :
3 년
질문과 답변

Q: 장치의 장착 나사가 너무 짧아 시스템에 고정할 수 없는 것 같은데 어떻게 해야 할까?

A: 두꺼운 금속 시트가 있는 컴퓨터 케이스의 경우, 포함된 장착 나사(M3*2.5L)가 장치를 완전히 고정하지 못할 수 있습니다. 긴 나사(M3*4L)를 사용하여 장치를 고정하거나 나사 교체를 원하실 경우 marketing@cremax.com.tw 으로 연락하여 문의하시기 바랍니다.

Q: 장치에 부착된 냉각 팬을 교체할 수 있습니까? 그렇게 하면 품질 보증이 무효가 되나요?

A:우리가 사용하는 냉각 팬은 드라이브 엔클로저와 함께 철저하게 테스트하여 올바르게 작동되고 팬 속도 제어(선택한 모델용)를 통과했습니다. 따라서, 우리는 고객들이 최적의 체험 결과를 얻기 위해 포함된 팬를 사용하는 것을 제안드립니다. 그러나 제공한 팬이 모든 용도에 적합하지 않을 수도 있다는 것을 알고 있으므로 서드 파티 팬을 사용하더라도 보증서비스를 접수해드립니다. 단, 서드 파티 팬이 장치에 전기적 손상을 일으킬 경우는 보증이 무효가 될 수 있습니다.


Q: 타사의 냉각 팬을 구입하기 전에 어떤 사양을 확인해야 하는가?

A:아래는 MB324SP-B의 요건을 맞으며 호환 가능한 팬 모델 정보입니다



팬 규격 (LxWxH) 40 x 40 x 10mm 40 x 40 x 20mm
연결 타입 3 Pin Wafer
정격 전압 (VDC) 12V DC
정격부하전류 (A) < 0.12A (127mA)
나사 타입 Phillips Flat Head - M3 x 15mm - 스틸 (제공드린 팬과 함께 포함돼 있음) Phillips Flat Head - M3 x 25mm – 스틸 (포함되지 않으므로 별도 구매 필요임)



호환 가능한 팬 모델



(테스트를 진행하지 않았으므로 사용에 따른 모든 리스크 사용자가 부담함)



녹투아 Noctua NF-A4x10 FLX NF-A4x20 FLX
순온 Sunon MF40101VX-
1000U-A99
MF40101V1-
1000U-A99
MF40101V2-
1000U-A99
HA40101V4-
1000U-A99
EE40101S1-
1000U-999
EE40101S2-
-999
EF40101BX-
1000U-A99
EF40101B1-
1000U-A99
EF40101B2-
1000U-A99
EE40201SX-
1000U-999
EE40201S1-
1000U-999
EE40201S2-
1000U-999
EE40201S3-
1000U-999
EF40201BX-
000U-A99
EF40201B1-
000U-A99
EF40201B2-
000U-A99
EF40201B3-
000U-A99
MF40201VX-
1000U-A99
MF40201V1-
1000U-A99
MF40201V2-
1000U-A99
MF40201V3-
1000U-A99
HA40201V4-
1000U-A99

산요덴키 Sanyo Denki 109P0412H901 109P0412M901 9GA0412P6F001 109P0412H601
109P0412F601 109P0412M601 9WP0412H6001





Documents




ICY Concepts

빌더를 위한 가장 안정적인 도구 없는 2.5인치 핫 스왑 HDD/SSD 백플레인 모듈


펌웨어를 저장하기 위한 작은 플래시 메모리나, 동영상 컬렉션을 저장하기 위한 8TB 하드 드라이브 또는 파일 서버 설정을 위해 여러 SAS 드라이브를 함께 연결하는 등 모든 시스템에 데이터 스토리지가 필요합니다. 데이터 스토리지 요구 사항은 애플리케이션 및 시스템에 따라 다릅니다. ExpressCage 라인업은 매일 핫 스왑 기능을 구비한 하드 드라이브 또는 솔리드 스테이트 드라이브가 필요한 애플리케이션을 위해 특별히 설계되었습니다. 유니크 ExpressTray 설계를 통해 도구를 사용하지 않고도 트레이에 하드 드라이브 또는 솔리드 스테이트 드라이브를 쉽게 설치할 수 있게 해줍니다. ExpressCage에 ExpressTray를 슬라이드하기만 하면 되기 때문입니다. ExpressCage는 내부 소프트 패드와 내장 나사로 5mm~12.5mm의 다양한 높이의 SSD와 HDD를 지원하며 편리함과 신뢰성을 동시에 제공합니다. ExpressCage는 데이터 백업 시스템, HDD/SSD 복제, 보안 감시/DVR 시스템, 미디어 워크스테이션 및 홈 씨어터 시스템에 적합합니다.
