ToughArmor MB699VP-B

이미지 다운로드
U.2/M.2 SSD 하드랙/변환 가이드/어댑터/외장 케이스


주의: 오큐링크 (OCuLink) 혹은 SlimSAS와 관련 질문이 있을 경우 FAQ안내를 참고하시기 바랍니다.


관련 제품:

mb994sp-4smb720m2k-b mb705m2p-b


ToughArmor MB699VP-B는 ICY DOCK의 최신 NVMe U.2 SSD의 고속 저장에 최적인 하드랙입니다. MB699VP-B는 풀 메탈로 구성되었으며 핫스왑 기능으로 단일 5.25인치 공간에 4개의 NVMe U.2 SSD 드라이브를 지원합니다.


5.25" 공간의 선택은 무한하게, 멀티베이 SSD 설치가능

ToughArmor_mb699VP_NVMe_Storage
NVMe SSD를 최고 속도로 사용할 수 있도록 모든 HDD 베이는 독립된 miniSAS HD(SFF-8643) 연결 포트를 탑재되어 있어 NVMe U.2 SSD의 최대 전송 속도 64Gb/s를 활용할 수 있습니다.
MB699VP-B는 ToughArmor 시리즈의 특징인 핫스왑 EZ-슬라이드 트레이(slide tray)를 탑재하고 있으며, U.2 자체적으로 핫스왑 기능도 지원합니다.


Note: 호스트 시스템은 시스템 전원이 켜져 있는 동안 OS가 스왑 드라이브를 감지하기 위해 NVMe 핫 플러그 기능을 지원해야 합니다. U.2 NVMe SSD를 감지하는 데 문제가 있는 경우 FAQ를 참고하시기 바랍니다.

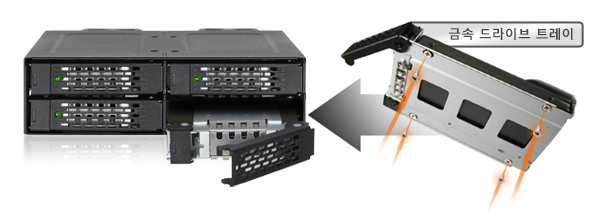

풀 메탈 구조의 EZ-슬라이드 트레이는 SSD에 가장 완벽하고 안전하며 전방위적인 내부 및 외부 보호를 제공합니다.
EZ-Slide Tray만 풀 메탈로 제작된 것이 아니라, ToughArmor 시리즈 제품은 모두 금속 구조를 갖추고 있어 2.5인치 드라이브가 제품 내부에서 안전하게 보호 받을 수 있습니다.
ICY DOCK의 제품들은 다양하고 실용적인 기능들을 제공합니다. 다베이 전용되는 모바일렉인 MB699VP-B는 모든 랙의 전면에 LED 표시등을 달아 언제든지 단일 HDD/SSD의 상태를 보여줍니다.
쿨링팬에는 베어링이 사용되었으며 3가지 팬속도가 제공되어 용도에 맞게 최고의 쿨링 효과를 누릴 수 있도록 맞춤 설정이 가능합니다.
트레이마다 번호를 표시해 사용자가 어떤 SSD/HDD 장치가 어느 RAID 그룹에 속해 있는지 또는 중요한 파일이 담긴 SSD/HDD가 몇 번 위치에 보관되어 있는지 쉽게 확인이 가능합니다. 사용자는 언제나 원할 때 HDD를 제거 또는 재배열하여 사용 용도에 맞게 배치하거나 이를 간소화할 수 있습니다.
ToughArmor MB699VP-B는 15Pin SATA 전원 케이블을 지원하며 케이블에는 잠금 장치가 탑재되어 있어 케이블이 제멋대로 분리될까 걱정하지 않아도 됩니다. 위치를 잡고 전원 케이블들을 연결해 두면 잘 빠지지 않아 쉽게 불상사가 발생하지 않습니다.


(옵션) M.2 NVMe SSD to U.2 NVMe SSD 컨버터



M.2 NVMe SSD를 2.5형 U.2 폼 팩터로 변환하려면 EZConvert MB705M2P-B 컨버터를 추천합니다. 도구 필요없이 SSD 설치가 가능하며 고속 M.2 NVMe SSD용으로 특별히 설계된 대형 히트싱크가 배치되어 탁월한 냉각효과를 발휘할 수 있습니다.


호환되는 드라이브 트레이



주요 특징

*
의료, 군사 시스템, 미디어 서버 및 IPC용으로 사업적으로 설계됨 Tier 1 회사에서 승인 및 사용하는 건고한 구조
*
풀 메탈 구조로 험한 사용 환경에도 알맞으며 불연성 요구 사항에도 부합
*
4x 2.5” U.2 NVMe SSD 지원
(NVMe SSD를 접속하려면 NVMe U.2 호스트가 필요야함)
*
NVMe 64Gb/s 전송 속도 지원
*
외부 5.25” 사이즈 공간에 활용 가능
*
2x 40mm 쿨링 팬으로 SSD/HDD 냉각효과 강화
*
2x 15pin 전원 커넥터만으로도 4개 NVMe SSD 전원 공급 가능 (본제품 케이블 미포함)
*
개별 라벨 표시로 쉽게 RAID SSD/HDD 식별 가능
*
진동 방지 기술 (Anti-Vibration Technology, AVT)로 모든 HDD/SSD가 안전하게 구동될 수 있는 환경을 제공
*
동적 전원 기동 기술 (Active Power Technology, APT)로 SSD/HDD 장착 시, 자동으로 전원 가동
*
걸쇠형 잠금 시스템으로 장치 내부의 SSD/HDD를 고정 및 보호
*
분리 가능한 트레이로 쉽게 유지 및 사용 가능
*
NVMe U.2 핫-엔-플러그 지원

3 Years Warranty
모델명 :
MB699VP-B
색상 :
Black
호환되는 드라이브 유형 :
4 x 2.5" U.2 SSD
호환되는 드라이브 타입 :
U.2 NVMe
드라이브 수 :
4
최대 드라이브 높이 :
15mm
드라이브 베이 :
1x 외장 5.25" 드라이브 베이
호스트 인터페이스 :
4x miniSAS HD (SFF-8643)
입력전력 :
2x 15 pin SATA 전원 커넥터
전송 속도 :
PCIe 3.0 최대 32Gbps / PCIe 4.0 최대 64Gbps
HDD 용량 지원 :
용량 제한 없음
드라이브 냉각 기능 :
2x 40mm 쿨링 팬
RAID 기능 :
X
재질 :
풀 메탈
Hot-Plug 지원 :
Yes
드라이브 보안 :
X
크기(깊이 x 너비 x 높이) :
146 x 140.3 x 41.3mm
무게(순 중량) :
851g
운송 총량 :
88.4g
LED로 드라이브 작업 상태 표시 :
드라이브 파워 온: 녹색; SSD 접속: 녹색 점등
패키지 구성 :
1 - 디바이스, 1 - 매뉴얼, 1 - ID Plug, 28 - 나사
U.2 커넥터 사용 횟수 :
10,000
습도 :
5%~65% RH
작동 온도 :
0°C to 60°C (32°F to 140°F)
스토리지 온도 :
-35°C to 70°C (-31°F to 158°F)
규정준수 :
CE, RoHS, REACH
Documents




ICY Tips & Industries Solutions
Jan 2018

Speed up Your System with NVMe U.2 (SFF-8639) / M.2 (NGFF) Drive and ICY DOCK NVME Removable Drive Enclosure



FAQ 질문과 답변
Q: miniSAS HD(SFF-8643) 인터페이스를 통해 OCuLink 또는 SlimSAS NVMe PCIe HBA/RAID 카드와 MB699VP-B를 연결했는데 U.2 드라이브가 시스템에 나타나지 않았습니다.

A: 장치에 사용되는 커넥터 핀 배치가 다르기 때문에 MB699VP-B는 OCuLink 또는 SlimSAS NVMe PCIe HBA/RAID 카드와 호환되지 않습니다. MB699VP-B와 호환되는 HBA/RAID 카드에 대한 정보는 다음 질문의 답변을 참조하여 확인하시기 바랍니다.



저희는 OCuLink 호환 가능한 NVMe 엔클로저 정보를 발표할 계획입니다. 관련 소식에 관심이 있으시면 ICY DOCK 뉴스레터 등록하시기 바랍니다.


Q: MB699VP-B와 잘 맞는 애드온 카드를 추천해 주시겠습니까?

A: 아래는 MB699VP-B와 호환되는 애드온 카드 리스트입니다. 최적의 호환성을 위해 정품 케이블 사용을 적극 추천합니다.



Brand
브랜드
Add-on Cards
애드온 카드
Compatible Cables
케이블 모델 번호
Awesome AWD-DT-131   Mini-SAS HD 4-Lane to Mini-SAS HD 4-Lane Connector Cable
(SFF-8643 4i to SFF-8643 4i)
핀아웃 다이어그램 다운로드


호환성 검토를 요청하려면호환성 체크
클릭하시고 사용하고자 하는 케이블의
핀아웃 다이어그램을 보내 주십시오.

호환 케이블 정보 보기 :
Micro SATA Cables RHS36-2583
Amphenol RHS36-0357

비고 : 위에 나열된 웹 사이트는 ICY DOCK과 제휴되어 있지 않으며 ICY DOCK의 제품 및 서비스에 대해서만 책임집니다.
Adaptec HBA Ultra
1200-32i
HBA Ultra
1200-16i
SlimSAS 8-Lane to 2 x Mini-SAS HD 4-Lane Connector Cable
(SFF-8654 8i to 2 x SFF-8643 4i)

호환성 검토를 요청하려면호환성 체크
클릭하시고 사용하고자 하는 케이블의
핀아웃 다이어그램을 보내 주십시오.

호환 케이블 정보 보기 :
Adaptec 2305100-R

비고 : 위에 나열된 웹 사이트는 ICY DOCK과 제휴되어 있지 않으며 ICY DOCK의 제품 및 서비스에 대해서만 책임집니다.
HBA
1200-16i
HBA
1200-8i
SmartHBA
2200-16i
SmartRAID Ultra
3258p-32i /e
SmartRAID Ultra
3258p-16i /e
SmartRAID
3254-16i /e
SmartRAID
3258-16i /e
SmartRAID
3254-8i
SmartRAID
3204-8i

HighPoint SSD7120 SSD7180

Mini-SAS HD 4-Lane to Mini-SAS HD 4-Lane Connector Cable
(SFF-8643 4i to SFF-8643 4i)


호환성 검토를 요청하려면호환성 체크
클릭하시고 사용하고자 하는 케이블의
핀아웃 다이어그램을 보내 주십시오.

호환 케이블 정보 보기 :
HighPoint 8643-8643-0350
HighPoint 8643-8643-060

비고 : 위에 나열된 웹 사이트는 ICY DOCK과 제휴되어 있지 않으며 ICY DOCK의 제품 및 서비스에 대해서만 책임집니다.

SSD7184
SSD7580 A

SlimSAS 8-Lane to 2 x Mini-SAS HD 4-Lane Connector Cable
(SFF-8654 8i to 2 x SFF-8643 4i)
핀아웃 다이어그램 다운로드

호환성 검토를 요청하려면호환성 체크
클릭하시고 사용하고자 하는 케이블의
핀아웃 다이어그램을 보내 주십시오.

호환 케이블 정보 보기 :
HighPoint 8654-8643-210

비고 : 위에 나열된 웹 사이트는 ICY DOCK과 제휴되어 있지 않으며 ICY DOCK의 제품 및 서비스에 대해서만 책임집니다.

Supermicro AOC-SLG3-2E4
(2 Ports)
  Mini-SAS HD 4-Lane to Mini-SAS HD 4-Lane Connector Cable
(SFF-8643 4i to SFF-8643 4i)


호환성 검토를 요청하려면호환성 체크
클릭하시고 사용하고자 하는 케이블의
핀아웃 다이어그램을 보내 주십시오.

호환 케이블 정보 보기 :
Supermicro CBL-SAST-0623
Supermicro CBL-SAST-0658
Supermicro CBL-SAST-0590

비고 : 위에 나열된 웹 사이트는 ICY DOCK과 제휴되어 있지 않으며 ICY DOCK의 제품 및 서비스에 대해서만 책임집니다.
AOC-SLG3-4E2P   Oculink 4-Lane to Mini-SAS HD 4-Lane Connector Cable
(SFF-8611 4i to SFF-8643 4i)

호환성 검토를 요청하려면호환성 체크
클릭하시고 사용하고자 하는 케이블의
핀아웃 다이어그램을 보내 주십시오.

호환 케이블 정보 보기 :
Supermicro CBL-SAST-0929

비고 : 위에 나열된 웹 사이트는 ICY DOCK과 제휴되어 있지 않으며 ICY DOCK의 제품 및 서비스에 대해서만 책임집니다.
Broadcom
(HBA)
9400-16i 9405W-16i Mini-SAS HD 8-Lane to 2 x Mini-SAS HD 4-Lane Connector Cable
(SFF-8643 8i to 2 x SFF-8643 4i)
핀아웃 다이어그램 다운로드


호환성 검토를 요청하려면호환성 체크
클릭하시고 사용하고자 하는 케이블의
핀아웃 다이어그램을 보내 주십시오.

호환 케이블 정보 보기 :
Broadcom 05-50061-00

비고 : 위에 나열된 웹 사이트는 ICY DOCK과 제휴되어 있지 않으며 ICY DOCK의 제품 및 서비스에 대해서만 책임집니다.
9400-8i8e
(2 Ports)
9400-8i
(2 Ports)
Broadcom
(MegaRAID)
9440-8i
(2 Ports)
9480-8i8e
(2 Ports)
9460-16i 9460-8i
(2 Ports)
Intel
(RAID)
RSP3TD160F RSP3QD160J
RSP3MD088F
(2 Ports)
RMSP3JD160J
RMSP3CD080F
(2 Ports)
RMSP3HD080E
(2 Ports)
RSP3WD080E
(2 Ports)
RSP3DD080F
(2 Ports)
RMSP3AD160F

Brand
브랜드
Motherboards
메인보드
Compatible Cables
케이블 모델 번호
Supermicro X11DAi-N   Oculink 4-Lane to Mini-SAS HD 4-Lane Connector Cable
(SFF-8611 4i to SFF-8643 4i)

호환성 검토를 요청하려면호환성 체크
클릭하시고 사용하고자 하는 케이블의
핀아웃 다이어그램을 보내 주십시오.

호환 케이블 정보 보기 :
Supermicro CBL-SAST-0929

비고 : 위에 나열된 웹 사이트는 ICY DOCK과 제휴되어 있지 않으며 ICY DOCK의 제품 및 서비스에 대해서만 책임집니다.



NVMe 인클로저를 인증하기 위해 저희는 애드온 카드 제조업체와 지속적으로 검토하고 있으며 호환 가능한 카드 목록에 추가 및 업데이트할 예정입니다.


here 클릭하여 호환되는 애드온 카드/케이블을 공유할 수 있습니다. 목록에 없는 애드온 카드의 호환성을 확인하려면 here 연락하여 문의하시기 바랍니다.


Q: 인텔/브로드컴 트라이모드 HBA 및 RAID카드에 MB699VP-B를 연결하여 사용하고 있지만 드라이브가 시스템에 표시되지 않습니다.


A: RAID 카드 제조업체들이 설계한 트라이모드의 전용 핀아웃은 일반적인 U.2에 연결되는 배치와 다르기 때문에 발생한 호환 문제입니다. M.2 NVMe SSD는 트라이모드 (Tri-Mode)카드와 함께 사용하려면 트라이모드 카드에 표준 U.2 케이블을 연결하여 트라이모드 핀아웃을 U.2 사양으로 전환하여야 드라이브를 감지할 수 있습니다. 호환에 관련 정보는 here연결하여 참조하시기 바랍니다.


Q: 전원이 켜져 있는 상태에서 NVMe 드라이브를 디바이스에 다시 삽입한 후부터 NVMe 드라이브가 시스템에 표시되지 않습니다.

A: 시스템이 켜져 있는 동안 핫 플러그 기능을 지원하는 시스템의 경우 시스템이 드라이브를 인식하려면 각 드라이브 삽입 및 제거 사이클을 수동으로 업데이트해야 합니다.



수동 새로 고침을 수행한 후 드라이브를 감지할 수 없는 경우 시스템에서 핫 플러그 기능을 지원하지 않을 수 있습니다. 마더보드/추가 기능 카드 제조업체에 문의하여 NVMe 핫 플러그 기능을 지원하는지 확인하는 것이 좋습니다.



Windows 10 / Windows 8 – 검색 창에 장치 관리자(Device Manager)를 입력하고 메뉴창을 연 다음 마우스 오른쪽 버튼으로 디스크 드라이브를 선택하고 하드웨어 변경 사항 검색(Scan for Hardware Changes)이라는 옵션을 클릭하시면 됩니다.



Windows 7 – 바탕 화면의 컴퓨터 아이콘을 마우스 오른쪽 버튼으로 누르고 속성(Properties)을 선택한 다음 장치 관리자(Device Manager)를 누르고 디스크 드라이브를 마우스 오른쪽 버튼으로 누른 다음 하드웨어 변경 사항 검색(Scan for Hardware Changes)이라는 옵션을 클릭하시면 됩니다.



Image result for disk drive scan for hardware changes




Q: 장치의 장착 나사가 너무 짧아 시스템에 고정할 수 없는 것 같은데 어떻게 해야 할까?


A: 두꺼운 금속 시트가 있는 컴퓨터 케이스의 경우, 포함된 장착 나사(M3*2.5L)가 장치를 완전히 고정하지 못할 수 있습니다. 긴 나사(M3*4L)를 사용하여 장치를 고정하거나 나사 교체를 원하실 경우 tech@icydock.com 으로 연락하여 문의하시기 바랍니다.


Q: 장치에 부착된 냉각 팬을 교체할 수 있습니까? 그렇게 하면 품질 보증이 무효가 되나요?

A: 우리가 사용하는 냉각 팬은 드라이브 엔클로저와 함께 철저하게 테스트하여 올바르게 작동되고 팬 속도 제어 (선택한 모델용)를 통과했습니다. 따라서, 우리는 고객들이 최적의 체험 결과를 얻기 위해 포함된 팬를 사용하는 것을 제안드립니다. 그러나 제공한 팬이 모든 용도에 적합하지 않을 수도 있다는 것을 알고 있으므로 서드 파티 팬을 사용하더라도 보증서비스를 접수해드립니다. 다만 서드 파티 팬이 장치에 전기적 손상을 일으킬 경우는 보증이 무효가 될 수 있습니다.


Q: 타사의 냉각 팬을 구입하기 전에 어떤 사양을 확인해야 하나요?

A: 아래는 MB699VP-B의 요건이 맞으며 호환 가능한 팬 모델 정보입니다.



팬 규격 (LxWxH) 40 x 40 x 10mm 40 x 40 x 20mm
연결 타입 3 Pin Wafer
정격 전압 (VDC) 12V DC
정격부하전류 (A) < 0.12A (127mA)
나사 타입 Phillips Flat Head - M3 x 15mm -
스틸(제공드린 팬과 함께 포함됨)
Phillips Flat Head - M3 x 25mm –
스틸 (포함되지 않아 있음)



호환 가능한 팬 모델



(테스트를 진행하지 않았으므로 사용에 따른 모든 리스크 사용자가 부담함)



Noctua
녹투아
NF-A4x10 FLX NF-A4x20 FLX
Sunon
순온
MF40101VX-
1000U-A99
MF40101V1-
1000U-A99
MF40101V2-
1000U-A99
HA40101V4-
1000U-A99
EE40101S1-
1000U-999
EE40101S2-
-999
EF40101BX-
1000U-A99
EF40101B1-
1000U-A99
EF40101B2-
1000U-A99
EE40201SX-
1000U-999
EE40201S1-
1000U-999
EE40201S2-
1000U-999
EE40201S3-
1000U-999
EF40201BX-
000U-A99
EF40201B1-
000U-A99
EF40201B2-
000U-A99
EF40201B3-
000U-A99
MF40201VX-
1000U-A99
MF40201V1-
1000U-A99
MF40201V2-
1000U-A99
MF40201V3-
1000U-A99
HA40201V4-
1000U-A99

Sanyo Denki
산요덴키
109P0412H901 109P0412M901 9GA0412P6F001 109P0412H601
109P0412F601 109P0412M601 9WP0412H6001

Q:  ICY DOCK NVMe 인클로저가 PCIe 4.0 표준을 지원하는가?

A: 예, 모든 ICY DOCK NVMe 엔클로저는 PCIe 4.0x4 표준을 지원하며 전송 속도는 최대 64Gbps입니다.

구매 링크
상품 리뷰

리뷰어 : 自作とゲームと趣味の日々

"ICY DOCK ToughArmor MB699VP-B'는 NVMe U.2 SSD를 탈부착할 수 있어 일반적인 U.2 SSD용 케이블을 사용하는 것보다 배선을 간편화할 수 있다는 점이 가장 큰 매력입니다. (약) 'HighPoint SSD7120' 등 PLX 스위치칩을 탑재하는 NVMe SSD용 확장보드는 메인보드측 PCIE 레인 대역 분할을 이용하는 확장보드와 비교하여 상당히 고가라는 단점이 있지만 BIOS에 의한 설정이 필요 없기 때문에 PCIE 슬롯이 있으면 기본적으로 사용이 가능하며, 또한 스위치칩의 특성으로 PCIE 3.0x8이나 PCIE 3.0x4 슬롯에 NVMe M.2 SSD를 여러 개 설치하여 동적으로 접근속도를 분배할 수 있다는 장점이..."



Image source: jisakuhibi.jp/review




- 번역 버전 : https://blog.naver.com/icydockkr/222795079224

- 원고 출처 : https://jisakuhibi.jp/review/icydock-tougharmor-mb699vp-b
