DuoSwap MB971SPO-B

이미지 다운로드
2.5" / 3.5” 내장형 싱글베이 하드랙
관련 제품:

mb732spo-b mb971sp-b mb095sp-b mb795sp-b
mb171sp-b mb171sp-1b

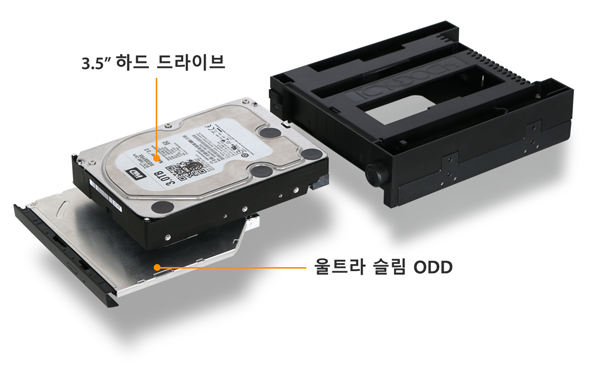

ICY DOCK DuoSwap MB971SPO-B는 3.5인치 핫 스왑 드라이브 베이와 9.5mm 초슬림 ODD 베이를 결합하여 하나의 외장형 5.25인치 베이에 모두 적용 시킨 디자인입니다. 트레이가 없는 디자인덕에 사용자들은 번거로움 없이 3.5인치 하드 드라이브를 설치하거나 분리할 수 있는데 3.5인치 HDD를 밀어 넣으면 바로 연결할 수 있어서 공구가 전혀 불필요합니다.
본체 전면 패널의 스프링 배출 버튼이 있어 드라이브를 탈착하고 교체하는 작업이 쉬어집니다. 전원 스위치와 LED 표시등을 통해 드라이브의 연결 상태를 한눈에 볼 수 있습니다. 하단 베이 공간에 9.5mm 높이의 초슬림 광학 드라이브를 설치할 수 있어 CD, DVD, 블루레이 미디어 광학 미디어 디스크를 통해 데이터를 전환할 수 있습니다. 3.5인치 드라이브와 초슬림 ODD 장치는 모두 15핀 SATA 전원 커넥터 하나로 연결되어 전력이 공급됩니다. 많은 케이블로 인한 복잡함을 없애고 사용공간을 효율적으로 활용할 수 있습니다. 옵션으로 2.5인치(랩톱) 드라이브를 접속하여 액세스해야 하는 경우 3.5인치 드라이브 베이에 핫 스왑 키트를 추가 사용할 수 있습니다.

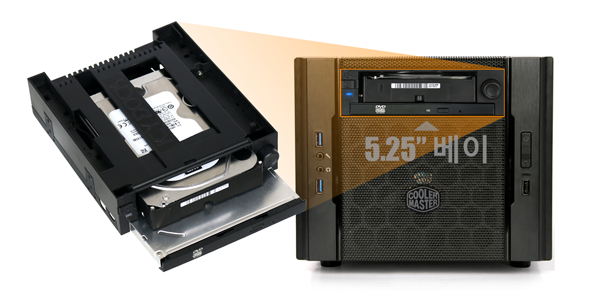

공간 절약을 위한 최적 솔루션
DuoSwap MB971SPO-B는 소형 폼팩터 시스템, 소형 게이밍 PC, 미디어 시스템, 홈시어터 PC, 차량용 컴퓨터 및 가정용 서버에 이상적입니다. 이러한 컴팩트 시스템의 공간 제한으로 인해 일부 기능을 포기해야 하는 곤란이 자주 발생합니다. 그런 고민을 해결하도록 단일 5.25인치 공간에 3.5인치 디스크 또는 광학 디스크를 함께 지원하는 DuoSwap제품을 설계했습니다.

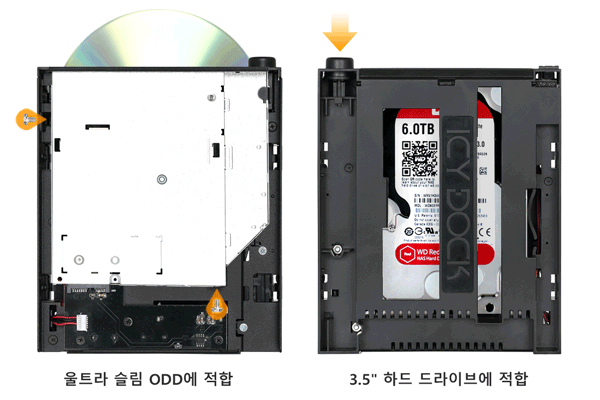

손쉽게 ODD & 3.5" HDD 설치 가능



Ultra-Slim 9.5mm ODD 장치를 설치할 때 하단 베이에 삽입하고 포함된 나사를 사용하여 고정 시킬 수 있습니다. 3.5인치 HDD를 설치할 때 공구 없이 상단 베이 공간에 3.5인치 SATA 베이 드라이브를 삽입하면 됩니다.

안전성을 강화한 드라이브 유도 메커니즘
3.5인치 드라이브를 설치하는 것은 드라이브 가이드 매커니즘 및 안정화장치에 의해 이중 지원되며, 내부 SATA 커넥터와 견고하게 연결되어 부딪힘에 의한 손상을 방지합니다. 드라이브를 삽입할 때 메커니즘은 드라이브를 커넥터로 직접 유도를 도와주며 모든 3.5인치 HDD와 쉽게 호환되도록 설계되었습니다. MB971SPO-B에서 3.5인치 드라이브를 꺼내는 것도 강단합니다. 버튼을 누르는 것만으로 편하고 안전하게 드라이브를 꺼낼 수 있습니다.

다양한 기능

3.5인치 하드 드라이브의 활동을 알리는 LED등이 배치되어 있어 드라이브의 상황을 한눈에 보여줍니다. 하드디스크 작동 시 전원 표시등은 연한 청색으로 나타나며 블루라이트가 깜박이면 하드디스크 데이터에 접속하고 있다는 상태를 뜻합니다.
드라이브의 전원이 켜지거나 사용 중인지 확인하기 위해 2.5인치 및 3.5인치 드라이브 베이별로 LED 상태 표시등이 포함되어 있습니다. 파란색 불이 계속 켜져 있으면 장치에 전원이 정상적으로 공급되고 있음을 나타내고, 데이터 접속 등 드라이브가 사용 중일 경우 파란색 불이 점등으로 나타납니다.

3.5인치 공간에 더스트 커버가 설치되어 드라이브가 삽입되어 있지 않을 경우, 해당 커버는 자동으로 장치에 먼지가 쌓이는 것을 막아줍니다. 또한 커버를 사용하지 않을 때 케이스 안의 독특한 설계로 한쪽에 숨겨서 깔끔하게 보관할 수 있습니다. MB971SPO-B의 더스트 설계는 시스템을 먼지로부터 막고 사용하지 않을 때도 케이스의 비쥬얼을 지키는 특징을 가지고 있습니다.


flexiDOCK시리즈 MB971SPO-B는 잠금 메커니즘 설계인 7Pin 및 15Pin 전원 케이블을 지원합니다(본 제품 케이블 미포함). 장치 뒷면에 케이블을 연결하면 드라이브가 쉽게 분리되지 않습니다.

옵션 2.5" SSD/HDD 핫 스왑 키트


2.5인치 SSD/HDD에 액세스해야 할 경우 옵션인 ICY DOCK 2.5인치 SSD/HDD 핫 스왑 키트를 통하여 추가할 수 있습니다. DuoSwap MB971SPO-B는 ToughArmor MB411SPO-2B (Slim CD/DVD-ROM 베이용 2.5인치 SSD 세컨하드베이) 및 EZConvert MB882SP시리즈 (2.5인치 to 3.5인치 드라이브 컨버터 어댑터) 와 호환됩니다. 또는 두 키트 제품은 모두 드라이브 핫 스왑 기능을 지원하며 3년 보증기간으로 백업해줍니다.

주요 특징

• 모두 표준 5.25" 베이 적용
• 1x 3.5" + 1x 초슬림 ODD 적용 (9.5mm)
• 드라이브 가이드 매커니즘 및 안정화장치 듀얼 기능 제공
• 트레이, 나사, 베젤 없이 장착 가능
• 3.5베이에 스프링 장착 더스트 커버 및 ODD베이에 탈착 가능한 더스트 커버 제공
• 단일 15 Pin SATA 전원 케이블 듀얼 드라이브 전력 지원 가능
• Eagle-Hook 잠금장치는 드라이브를 위한 최강 보호력
• 파란색 LED로 드라이브 상태 표시 : 파란색(파워 온), 점등 상태(데어터 접속)
• 전면 전원 스위치 제공, 드라이브 탈착 없이 전원 차단 가능
• 제한된 소형 SFF시스템에 추천 : 게이밍 PC, 미디어 센터, HTPCs, 차양용 시스템 혹은 가정용 서버 등
• 잠금 메커니즘 설계된 7Pin SATA 및 15Pin 전원 케이블을 지원
모델명 :
MB971SPO-B
색상 :
Black
호환되는 드라이브 유형 :
1x 3.5" HDD / 1x Ultra Slim ODD
호환되는 드라이브 타입 :
SATA
드라이브 수 :
1
최대 드라이브 높이 :
1x 3.5" 최대 26.1mm
1x Ultra Slim ODD
드라이브 베이 :
1x 외장형 5.25" 드라이브 베이
호스트 인터페이스 :
2x SATA 7pin
입력전력 :
1x 15 pin SATA power connector
전송 속도 :
최대 6Gbps (디스크 사용에 따라 조금씩 달라질 수 있음)
HDD 용량 지원 :
용량 제한 없음
드라이브 냉각 기능 :
금속 구조로 수동식 냉각 진행
재질 :
메탈 및 플라스틱
Hot-Swap 지원 :
Yes
크기(깊이 x 너비 x 높이) :
173.8 x 146 x 42mm
무게(순 중량) :
307.2g
운송 총량 :
388.8g
LED로 RAID 상태 표시 :
X
LED로 드라이브 작업 상태 표시 :
드라이브 파워 온: 파란색; HDD 접속: 파란색 점등
패키지 구성 :
1 - 디바이스, 1 - 매뉴얼, 6 - 나사
SATA 커넥터 사용 횟수 :
10,000
습도 :
5%~65% RH
작동 온도 :
0°C to 60°C (32°F to 140°F)
스토리지 온도 :
-35°C to 70°C (-31°F to 158°F)
규정준수 :
CE, RoHS, REACH
Documents

질문과 답변
Q: MB971SPO-B가 SATA Revision 3.3의 PWDIS(Power Disable feature)기능을 지원하는가?

A: MB971SPO-B는 SATA 3.3의 PWDIS 기능을 지원하지 않습니다. PWDIS 기능이 있는 SATA HDD/SSD를 MB971SPO-B에 설치하면 드라이브가 돌지 않고 시스템에도 드라이브를 감지하지 못합니다. PWDIS 기능이 있는 SATA HDD/SSD 리스트는 아래 내용을 참조하시기 바랍니다.



PWDIS(Power Disable Feature)기능이 적용된SATA HDD/SSD 모델

WD Ultrastar DC HC510
HUH721010ALE600 HUH721010ALE604
HUH721010ALE601 HUH721010ALN600
HUH721010ALN604 HUH721010ALN601
Ultrastar DC HC520
HUH721008ALE600 HUH721008ALE604
HUH721008ALE601 HUH721008ALE600
HUH721008ALE604 HUH721008ALE601
Ultrastar DC HC520
HUH721212ALE600 HUH721212ALE604
HUH721212ALN600 HUH721212ALN604

Samsung PM883
MZ7LH240HAHQ MZ7LH1T9HMLT
MZ7LH3T8HMLT MZ7LH480HAHQ
MZ7LH7T6HMLA MZ7LH960HAJR




주의: SAS 하드 드라이브 또는 SSD는 SATA 전원 커넥터의 핀 3를 PWDIS기능으로 사용하지 않으면 MB971SPO-B와 호환됩니다.



PWDIS와 함께 SATA HDD/SSD를 사용하지 않을 것을 추천하지만, 드라이브를 이미 구입한 경우 아래의 방법을 사용하여 물리적으로 PWDIS 기능을 비활성화할 수 있습니다.



방법 1 – Molex to SATA 어댑터 또는 케이블을 사용하여 SATA 전원 커넥터의 핀 3 전원 연결을 해제합니다.



Molex to SATA Adapter   Molex to SATA Cable
Molex to SATA Adapter   Molex to SATA Cable



방법 2 – 아래 그림대로 캡톤 테이프로 SATA 전원 커넥터의 핀 1-3에 붙이고 3.3V 전압을 격리합니다.



Kapton tape SATA power connector



문제가 지속되면 tech@icydock.com 으로 문의하시기 바랍니다.
