flexiDOCK MB795SP-B

이미지 다운로드
탈착식 2.5" SSD / HDD 하드랙/모바일랙
관련 제품:

mb971sp-b mb095sp-b mb171sp-b mb171sp-1b
mb971spo-b mb732spo-b

flexiDOCK 시리즈인 MB795SP-B는 3.5인치와 2.5인치 HDD/SSD 드라이브를 하나의 외장형 5.25인치 공간에 장착합니다. 트레이가 없는 디자인은 1~2배이 SATA 드라이브를 설치와 분리가 번거롭지 않고 베어 드라이브로 간단히 삽입하여 연결 가능합니다. 별도 공구나 나사가 필요 없고 핫 스왑 기능을 지원합니다. 드라이브를 꺼낼 경우, 쉽고 심플한 디자인 덕에 도킹 전면에서 손으로 편리하게 드라이브를 꺼낼 수 있도록 했습니다. 별도 전원 스위치가 있어 사용에 따라 디스크를 따로 작동 또는 종료시키는 것이 가능하여 바이러스로부터 보호해줍니다.
공간활용 솔루션 : 2.5"+3.5" 듀얼베이를 5.25 공간에 장착
다기능 설계를 비롯하여 MB795SP-B 하드랙은 미디어 및 홈 시어터 PC, 차량용 시스템, 컴퓨터 수리점 및 포렌식 시스템에 아주 적합합니다. 손쉽게 2.5인치 HDD/SSD와 3.5인치 HDD 드라이브를 연결 가능하므로 IT 전문 분야에서 드라이브를 정기적으로 테스트하든 가정용 PC에 스토리지를 추가하든 상관없이 이상적입니다.

스와핑 가능한 5.25" SATA 케이스 도킹 스테이션



flexiDOCK 시리즈 제품을 사용할 경우, 2.5인치 및 3.5인치 드라이브를 추가하는 것은 결코 어려운 일이 아닙니다. 베어 드라이브 상태로 누르면 바로 연결되어 사용할 수 있습니다. 나사 공구가 불필요하여 신속히 고장난 드라이브의 교체 과정은 쉬어집니다.

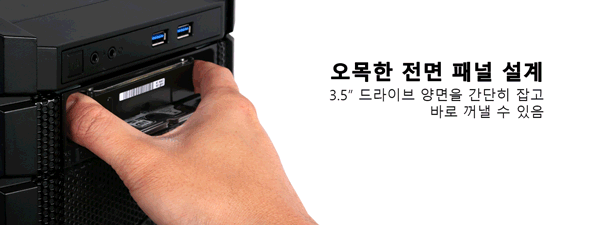

오목하게 들어간 전면 패널 디자인 덕에 최대한 편의성을 제공합니다. 측면의 3.5인치 베어 드라이브를 잡아 빼내면 드라이브를 제거할 수 있습니다.


2.5인치 드라이브가 삽입될 경우 PC케이스에서 살짝 튀어나옵니다. 손으로 드라이브를 쉽게 꺼낼 수 있는 이상적인 핫 스왑 디자인입니다.

2베이 설치, 안전성 강화된 하드 디스크 유도 메커니즘


2.5인치 또는 3.5인치 드라이브를 설치하는 것은 드라이브 가이드 매커니즘 및 안정화장치에 의해 이중 지원되며, 내부 SATA 커넥터와 견고하게 연결되어 부딪힘에 의한 손상을 방지합니다.

HDD Enclosure 2.5" & 3.5" 하드디스크 상태 표시 기능

드라이브의 전원이 켜지거나 사용 중인지 확인하기 위해 2.5인치 및 3.5인치 드라이브 베이 개별 LED 상태 표시등이 포함되어 있습니다. 파란색 불이 계속 켜져 있으면 장치에 전원이 정상적으로 공급되고 있음을 나타내고, 데이터 접속 등 드라이브가 사용 중일 경우 파란색 불이 점등으로 나타납니다.
드라이브를 사용을 중단할 경우 flexiDock에는 자체 전원 스위치가 있어 드라이브를 꺼낼 필요 없이 언제든지 드라이브에 대한 액세스를 차단할 수 있습니다. 하드디스크는 미사용시 전원을 끄면 드라이브의 판독과 쓰기에 대한 추가적인 마모를 방지할 수 있습니다.
flexiDOCK시리즈 MB795SP-B는 잠금 메커니즘 설계인 7Pin 및 15Pin 전원 케이블을 지원합니다(본 제품 케이블 미포함). 장치 뒷면에 케이블을 연결하면 드라이브가 쉽게 분리되지 않습니다.
flexiDock MB795SP-B SAS/SATA 케이스의 메탈 인클로저는 민감한 데이터를 외부 힘으로부터 보호하며 견고한 ABS 구조로 안정성을 향상시켜 드라이브의 수명을 연장해줍니다.
인클로저 전체에 통풍구가 충분히 배치되어 있어 단일 3.5인치나 2.5인치 드라이브 또는 함께 사용해도 최적의 온도를 유지할 수 있습니다. 개방형 전면 패널과 후면 통풍 구멍으로 열을 배출 시켜 드라이브를 시원하게 유지해줍니다.
대형 기계식 HDD를 최대한 활용하기 위해 flexiDOCK은 3.5인치 베이를 사용하지 않을 경우 전체 높이 15mm의 2.5인치 드라이브를 지원할 수 있는 특징을 갖고 있습니다. 3.5인치와 2.5인치 드라이브를 함께 사용할 때는 2.5인치 베이는 여전히 최대 9.5mm 높이의 HDD/SSD 드라이브를 지원합니다.
내부 커넥터가 막히고 공기 흐름을 방해할 수 있는 먼지가 쌓이는 것을 방지하여 3.5인치 베이를 보호하기 위해 접히는 더스트 커버를 설치했습니다. 3.5인치 드라이브를 밀어 넣어 드라이브를 장착할 수 있습니다.


옵션 1: SATA M.2 SSD to 2.5" 폼 팩터로 변환하는 컨버터




M.2 SATA SSD를 flexiDOCK MB795SP-B와 함께 사용하려는 경우 조절 가능한 락커가 장착된 EZConvert MB703M2P-B 컨버터로 사용하세요. 도구 없이 M.2 SSD 를 완벽하게 고정시킬 수 있기 때문입니다. EZConvert MB703M2P-B에 대한 자세한 내용은 안내 를 참고하시기 바랍니다.

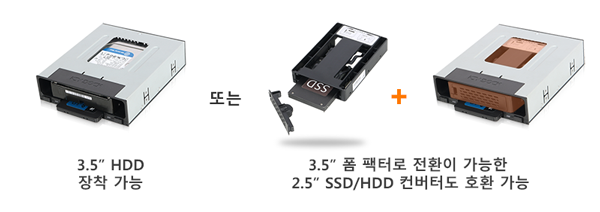

옵션 2: 2.5" HDD/SSD to 3.5" 전환하는 브래킷



2베이 2.5인치 드라이브를 동시에 사용하려면 고유한 컨버터인 EZConvert MB882SP-1S-3B 를 사용하십시오. MB882SP-1S-3B는 도구 없이 2.5인치 드라이브를 몇 초 안에 3.5인치 HDD 폼 팩터로 변환하는 스마트 마운팅 키트입니다.


주요 특징

모든 표준 5.25인치 베이 수용
1x 3.5" SATA HDD + 1x 2.5" HDD/SSD 지원 (동시 3.5" 설치의 경우, 2.5" 높이 9.5mm 지원가능)
드라이브 유도 및 안정성 듀얼 기능 제공
스프링식 더스트 커버 제공
트레이, 나사, 베젤 없이 장착 가능
단일 15Pin 전원 케이블 듀얼 드라이브 전력 지원
파란색 LED로 드라이브 상태 표시 : 순청색 (파워 온), 점등 상태 (데어터 액세스)
각 베이에 개별 전원 스위치 제공, 드라이브 제거 없이 전원 차단 가능
제한된 소형 SFF 시스템에 이상적인 솔루션 : 게이밍 PC, 미디어 센터, HTPCs, 차양용 시스템 혹은 가정용 서버 등
잠금 래치 설계된 SATA데이터 및 전원 케이블 지원 (본 제품 케이블 미포함)
3년 A/S 보증기간

3 Years Warranty
제품명 :
2.5인치 + 3.5인치 SAS/SATA HDD/SSD to 5.25인치 전환하는 도킹 하드랙
모델명 :
MB795SP-B
색상 :
Black
호환되는 드라이브 유형 :
1x 2.5" SSD/HDD & 1x 3.5" HDD
호환되는 드라이브 타입 :
SATA
드라이브 수 :
2
최대 드라이브 높이 :
1x 2.5" 최대 9.5mm (단독으로 설치 시 높이 제한 없음)
1x 3.5" HDD 최대 26.1mm
드라이브 베이 :
1x 외장 5.25” 드라이브 베이
호스트 인터페이스 :
2x SATA 7pin
입력전력 :
1x 15 pin SATA power connector
전송 속도 :
최대 6Gbps 지원 (디스크 상황에 따라 조금씩 달라질 수 있음)
HDD 용량 지원 :
용량 제한 없음
드라이브 냉각 기능 :
금속 섀시 및 통풍구 통해 방열 진행
재질 :
메탈 및 플라스틱
핫 스왑 지원 :
Yes
크기 (너비 x 높이 x 깊이) :
145.8 x 41.3 x 170.6mm
무게(순 중량) :
348g
운송 총량 :
416.6g
LED로 드라이브 작업 상태 표시 :
드라이브 파워 온 : 파란색; HDD 접속 : 파란색 점등
패키지 구성 :
디바이스, 매뉴얼, 나사
SATA 커넥터 사용 횟수 :
10,000
습도 :
5%~65% RH
작동 온도 :
0°C to 60°C (32°F to 140°F)
스토리지 온도 :
-35°C to 70°C (-31°F to 158°F)
규정준수 :
CE, RoHS, REACH
Documents

질문과 답변
Q: MB795SP-B가 SATA Revision 3.3의 PWDIS(Power Disable feature)기능을 지원하는가?

A: MB795SP-B는 SATA 3.3의 PWDIS 기능을 지원하지 않습니다. PWDIS 기능이 있는 SATA HDD/SSD를 MB795SP-B에 설치하면 드라이브가 돌지 않고 시스템에도 드라이브를 감지하지 못합니다. PWDIS 기능이 있는 SATA HDD/SSD 리스트는 아래 내용을 참조하시기 바랍니다.



PWDIS(Power Disable Feature)기능이 적용된SATA HDD/SSD 모델

WD Ultrastar DC HC510
HUH721010ALE600 HUH721010ALE604
HUH721010ALE601 HUH721010ALN600
HUH721010ALN604 HUH721010ALN601
Ultrastar DC HC520
HUH721008ALE600 HUH721008ALE604
HUH721008ALE601 HUH721008ALE600
HUH721008ALE604 HUH721008ALE601
Ultrastar DC HC520
HUH721212ALE600 HUH721212ALE604
HUH721212ALN600 HUH721212ALN604

Samsung PM883
MZ7LH240HAHQ MZ7LH1T9HMLT
MZ7LH3T8HMLT MZ7LH480HAHQ
MZ7LH7T6HMLA MZ7LH960HAJR




주의: SAS 하드 드라이브 또는 SSD는 SATA 전원 커넥터의 핀 3를 PWDIS기능으로 사용하지 않으면 MB795SP-B와 호환됩니다.



PWDIS와 함께 SATA HDD/SSD를 사용하지 않을 것을 추천하지만, 드라이브를 이미 구입한 경우 아래의 방법을 사용하여 물리적으로 PWDIS 기능을 비활성화할 수 있습니다.



방법 1 – Molex to SATA 어댑터 또는 케이블을 사용하여 SATA 전원 커넥터의 핀 3 전원 연결을 해제합니다.



Molex to SATA Adapter   Molex to SATA Cable
Molex to SATA Adapter   Molex to SATA Cable



방법 2 – 아래 그림대로 캡톤 테이프로 SATA 전원 커넥터의 핀 1-3에 붙이고 3.3V 전압을 격리합니다.



Kapton tape SATA power connector



문제가 지속되면 tech@icydock.com 으로 문의하시기 바랍니다.
