ToughArmor MB604SPO-B

이미지 다운로드
탈착식 2.5" SSD / HDD 하드랙/모바일랙
New Release!
관련 제품:

mb994ipo-3sb mb994iko-3sb mb602spo-b mb606spo-b


ICY DOCK ToughArmor 시리즈 중에 MB604SPO-B는 하나의 5.25인치 공간에 4개의 높이 9.5mm SATA/SAS HDD/SSD를 지원할 뿐만아니라 슬림형 12.7mm 또는 초슬림형 9.5mm의 CD/DVD/BD 광디스크 드라이브를 함께 지원합니다. 공업등급 풀 메탈 구조로 군사, 의료, 항공, 운송, 차량용 시스템, 서버, 워크스테이션 또는 모바일 컴퓨터 등 공업, 상업용 영역에 적합합니다. 사용자는 원하는 대로 본체와 함께 배치된 40mm 선풍기를 사용합니다. 케이스에도 여러 통풍구가 배치되어 있어 디스크를 이상적인 환경에서 작업할 수 있도록 합니다. 그리고 분리/제거 가능한 트레이와 방지 기술 설계로 까다로운 환경에서도 하드디스크를 보호합니다. 내장된 개별 LED는 각 하드디스크 상태를 빠르게 보여줄 수 있습니다.
공간효율성 극대화, 5.25"에 4x HDD/SSD + ODD 장착

ToughArmor MB604SPO-B의 고밀도 설계로 5.25인치 공간에 4개의 높이 5mm ~ 9.5mm 2.5인치 HDD/SSD, 또는 한 슬림/초슬림 디스크 플레이어를 지원합니다. 산업용 컴퓨터, 휴대용 군용 워크스테이션과 랙마운트 컴퓨터시스템 장비로 사용한다.

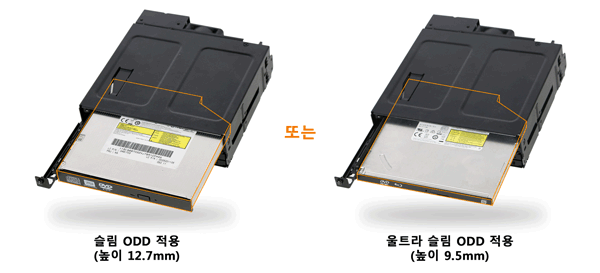

MB604SPO-B 하드랙의 신형 디스크 브래킷 설계로 하나의 슬림형(12.7mm) 혹은 초슬림형(9.5mm)의 CD/DVD/BD 광디스크가 호환됩니다.
MB604SPO-B의 트레이는 최대 9.5mm 높이의 HDD/SSD를 지원하여 SATA 드라이브뿐 아니라 SAS 드라이브와도 호환이 가능합니다. SAS 드라이브의 활용은 긴 자료 저장 기간이나, 긴 라이프사이클, 높은 안정성, 또는 1만 5,000 RPM의 빠른 속도가 필수이기 때문에 기업의 애플리케이션에서 흔하게 볼 수 있습니다.
다양성을 위한 설계, Slim/Ultra Slim ODD 지원 가능
슬림 또는 초슬림형 디스크 드라이브를 사용하는 경우 라벨에 표시된 나사 구멍을 사용하면 장착이 아주 간단해집니다. 내장 나사를 사용하여 연결하면 드라이브를 옳은 위치에 고정을 시킬 수 있습니다. 이는 장치가 움직이거나 진동이 발생하더라도 장치를 그대로 유지합니다. 초슬림형 (9.5mm) 디스크를 사용하면 내장된 스페이서를 ODD위에 설치하는 것은 깔끔하게 보일 수 있습니다.


CD/DVD/BD 디스크를 교체하거나 업그레이드 할 때 브래킷 나사를 풀고 스프링식 판이 드러나면 디스크를 당겨 빼내면 됩니다.
견고한 금속 디자인, EMI 접지 및 드라이브 보안 기술

MB604SPO-B 백풀레인 케이지는 ICY DOCK ToughArmor 시리즈의 특성처럼 인클로저와 트레이의 부품이 모두 견고한 풀 메탈 구조로 만들었습니다. ToughArmor시리즈는 군사, 의료, 항공 전자 시스템, 공장과 창고 기계 등 가연성 등급이 필요한 모두 분야에 적합합니다.
탈착식 더스트 커버, 쿨링 팬 갖춘 5.25" 콤보 하드랙

시간이 지날 수록 먼지가 쌓이게 되면 내부 커넥터가 막히기도 하고 공기흐름도 방해합니다. 광디스크를 사용하지 않을 때 제품과 포함된 더스트 커버를 사용하여 케이스를 보호합니다. CD/DVD/BD를 설치할 경우 공구나 나사가 없이도 쉽게 더스트 커버를 제거할 수 있습니다.
MB604SPO-B 제품의 하드 드라이브 공간마다 LED가 있어 드라이브 상태를 한눈에 보여줍니다. 전원이 켜져 있거나 사용중인 상태를 정확히 표시합니다.
사용자는 원하는대로 40mm 쿨링팬의 속도를 조정합니다. 게다가 케이스 외부에 배치된 충분한 통풍구가 있어 냉각효과를 완벽하게 발휘합니다. 기계식 하드디스크의 경우 디스크가 작동하면서 발생하는 고온에 맞춰 쿨링팬을 High 모드로 설정하는 것이 좋습니다. SSD의 사용할 경우 Low모드로 설정하거나 완전히 차단하고 컴퓨터의 내장 방열 시스템으로 냉각을 진행해도 좋습니다.
잠금 래치 메커니즘을 지원하는 SATA 데이터 및 전원 케이블은 작업 시 의외의 사고로 케이블이 분리되는 것을 걱정할 필요가 없습니다. 케이블이 연결되면 수동으로 제거할 때까지 고정된 위치로 유지되어 안정적인 전원 및 데이터 전송을 제공합니다.
MB991U3-1SB 통해서 언제든지 ToughArmor 제품을 가지고 다니자!


ToughArmor MB991U3-1SB 제품은 쉽게 시스템 외부 또는 다른 호환된 EZ-Slide 미니 트레이를 통해 데이터에 접속할 수 있습니다. MB991U3-1SB의 트레이 슬롯은 ICY DOCK의 ToughArmor 시리즈 제품과 호환됩니다. MB516나, MB607, MB991, MB992, MB994, MB996 또는 MB998 등 제품을 포함합니다. 컴퓨터 케이스를 열지 않아도 MB991U3-1SB내의 트레이를 뽑으면 어느 ToughArmor의 드라이브와도 교환할 수 있습니다. 안전하게 데이터를 지우거나 기본 디바이스 시스템을 확장 시키려는 경우, ToughArmor 상품 내의 플레이트를 꺼내고 드라이브와 함께 MB991U3-1SB에 삽입하면 USB3.0 케이블을 통해 데이터를 이전할 수 있습니다. 또 하나의 특징은 별도의 전원 케이블이 필요 없이 단지 USB 케이블을 연결하면 바로 사용할 수 있습니다.
Drive Tray


호화되는 ToughArmor 아이템:


추천

-
고밀도 저장 조건이나 2.5인치 Full-Height 기계식 HDD 또는 SSD 적합하다. 특히 고밀도 SATA 하드 디스크와 기업용 15mm 높이의 SAS 드라이브에 적합합니다. 견고한 풀 메탈 구조로 구성되어 주로 군사 및 의료 시스템 등을 대상으로 개발한 제품입니다. 2.5인치 기계식 드라이브를 사용해서 대규모 데이터를 저장하는 SFF서버로 전환할 필요가 있기 때문입니다.
주요 특징

*
공업, 의료, 군사 시스템, 미디어 서버 및 IPCs 등 상업적인 대상을 위한 풀 메탈 구조의 제품
*
가연성 조건에 맞춤
*
4x HDD/SSD 드라이브 지원(높이 5mm ~ 9.5mm)
*
SATA 3.0 6Gbps / SAS 3.0 12Gbps (single channel) 지원
*
1x 슬림 ODD(높이 12.7mm) 혹은 초슬림 ODD 드라이브(높이 9.5mm) 지원
*
스프링 장착 ODD 배치되어 빠르게 설치/제거 가능
*
Dual SATA 전원 커넥터가 배치되어 광디스크와 HDD/SSD 전력 개별 공급
*
40mm 쿨링팬 High, Low, Off 강도 설정 가능
*
케이스 외부에 배치된 통풍구가 있어 탁월한 냉각효과 제공
*
Active Power Technology (APT) - 드라이브가 삽입되면 즉시 파워 온
*
각 하드디스크에 LED 표시
*
Anti-Vibration Technology (AVT) - 소음 감소 및 환경 손상 방지
3 Years Warranty
모델명 :
MB604SPO-B
색상 :
Black
호환되는 드라이브 유형 :
4x 2.5" SSD / HDD & 1 x Ultra Slim or Slim ODD
호환되는 드라이브 타입 :
SATA / SAS (SAS host required / single channel)
드라이브 수 :
4
최대 드라이브 높이 :
4x 2.5" up to 9.5mm
1x Ultra Slim ODD (9.5mm) / Slim ODD (12.7mm)
드라이브 베이 :
1x 외장형 5.25" 드라이브 베이
호스트 인터페이스 :
5x SATA 7pin
입력전력 :
2x SATA 15pin power connector
전송 속도 :
최대 6Gbps (디스크 사용에 따라 조금씩 달라질 수 있음)
HDD 용량 지원 :
용량 제한 없음
드라이브 냉각 기 :
1x 40mm fan
재질 :
메탈
Hot-Swap 지원:
Yes
크기 (너비 x 높이 x 깊이) :
146.0 x 41.3 x 154.2mm
무게(순 중량) :
731.5g
운송 총량 :
754g
LED로 드라이브 작업 상태 표시 :
드라이브 파워 온: 녹색; HDD 접속: 녹색 점등
패키지 구성 :
디바이스, 매뉴얼, 나사, 초슬림형(9.5mm) 디스크용 폼 스페이서
SATA 커넥터 사용 횟수 :
10,000
습도 :
5%~65% RH
작동 온도 :
0°C to 60°C (32°F to 140°F)
스토리지 온도 :
-35°C to 70°C (-31°F to 158°F)
규정준수 :
CE, RoHS, REACH
질문과 답변
Q:  장치에 부착된 냉각 팬을 교체할 수 있습니까? 그렇게 하면 품질 보증이 무효가 되나요?

A:우리가 사용하는 냉각 팬은 드라이브 엔클로저와 함께 철저하게 테스트하여 올바르게 작동되고 팬 속도 제어(선택한 모델용)를 통과했습니다. 따라서, 우리는 고객들이 최적의 체험 결과를 얻기 위해 포함된 팬를 사용하는 것을 제안드립니다. 그러나 제공한 팬이 모든 용도에 적합하지 않을 수도 있다는 것을 알고 있으므로 서드 파티 팬을 사용하더라도 보증서비스를 접수해드립니다. 단, 서드 파티 팬이 장치에 전기적 손상을 일으킬 경우는 보증이 무효가 될 수 있습니다.


Q:  타사의 냉각 팬을 구입하기 전에 어떤 사양을 확인해야 하나요?

A:아래는 MB604SPO-B의 요건이 맞으며 호환 가능한 팬 모델 정보입니다.



팬 규격 (LxWxH) 40 x 40 x 10mm 40 x 40 x 20mm
연결 타입 3 Pin 웨이퍼
정격 전압 (VDC) 12V DC
정격부하전류 (A) < 0.12A (127mA)
나사 타입 Phillips Flat Head - M3 x 15mm - Steel (제공드린 팬과 함께 포함돼 있음) Phillips Flat Head - M3 x 25mm – Steel (포함되지 않으므로 별도 구매 필요임)



호환 가능한 팬 모델



(테스트를 진행하지 않았으므로 사용에 따른 모든 리스크 사용자가 부담함)



녹투아 Noctua NF-A4x10 FLX NF-A4x20 FLX
순온 Sunon MF40101VX-
1000U-A99
MF40101V1-
1000U-A99
MF40101V2-
1000U-A99
HA40101V4-
1000U-A99
EE40101S1-
1000U-999
EE40101S2-
-999
EF40101BX-
1000U-A99
EF40101B1-
1000U-A99
EF40101B2-
1000U-A99
EE40201SX-
1000U-999
EE40201S1-
1000U-999
EE40201S2-
1000U-999
EE40201S3-
1000U-999
EF40201BX-
000U-A99
EF40201B1-
000U-A99
EF40201B2-
000U-A99
EF40201B3-
000U-A99
MF40201VX-
1000U-A99
MF40201V1-
1000U-A99
MF40201V2-
1000U-A99
MF40201V3-
1000U-A99
HA40201V4-
1000U-A99

산요덴키 Sanyo Denki 109P0412H901 109P0412M901 9GA0412P6F001 109P0412H601
109P0412F601 109P0412M601 9WP0412H6001






Q: MB604SPO-B 가 SATA Revision 3.3의 PWDIS(Power Disable feature)기능을 지원하는가?

A: MB604SPO-B는 SATA 3.3의 PWDIS 기능을 지원하지 않습니다. PWDIS 기능이 있는 SATA HDD/SSD를 MB602SPO-B에 설치하면 드라이브가 돌지 않고 시스템에도 드라이브를 감지하지 못합니다. PWDIS 기능이 있는 SATA HDD/SSD 리스트는 아래 내용을 참조하시기 바랍니다.



PWDIS(Power Disable Feature)기능이 적용된SATA HDD/SSD 모델

WD Ultrastar DC HC510
HUH721010ALE600 HUH721010ALE604
HUH721010ALE601 HUH721010ALN600
HUH721010ALN604 HUH721010ALN601
Ultrastar DC HC520
HUH721008ALE600 HUH721008ALE604
HUH721008ALE601 HUH721008ALE600
HUH721008ALE604 HUH721008ALE601
Ultrastar DC HC520
HUH721212ALE600 HUH721212ALE604
HUH721212ALN600 HUH721212ALN604

Samsung PM883
MZ7LH240HAHQ MZ7LH1T9HMLT
MZ7LH3T8HMLT MZ7LH480HAHQ
MZ7LH7T6HMLA MZ7LH960HAJR




주의: SAS 하드 드라이브 또는 SSD는 SATA 전원 커넥터의 핀 3를 PWDIS기능으로 사용하지 않으면 MB604SPO-B와 호환됩니다.



PWDIS와 함께 SATA HDD/SSD를 사용하지 않을 것을 추천하지만, 드라이브를 이미 구입한 경우 아래의 방법을 사용하여 물리적으로 PWDIS 기능을 비활성화할 수 있습니다.



방법 1 – Molex to SATA 어댑터 또는 케이블을 사용하여 SATA 전원 커넥터의 핀 3 전원 연결을 해제합니다.



Molex to SATA Adapter   Molex to SATA Cable
Molex to SATA Adapter   Molex to SATA Cable



방법 2 – 아래 그림대로 캡톤 테이프로 SATA 전원 커넥터의 핀 1-3에 붙이고 3.3V 전압을 격리합니다.



Kapton tape SATA power connector



문제가 지속되면 tech@icydock.com 으로 문의하시기 바랍니다.
