ToughArmor MB601M2K-1B

이미지 다운로드
U.2/M.2 SSD 하드랙/변환 가이드/어댑터/외장 케이스

관련 제품:

mb833m2k-bmb601vk-bmb601vk-1b mb021vp-b
mb834m2k-b


WHY ToughArmor? TOUGHARMOR LINEUP ACCESSORIES
M.2 NVMe SSD
Compatibility Chart



ToughArmor MB601M2K-1B는 전 세계적으로 독보적인 견고한 M.2 NVMe 하드랙입니다. 본 기기는 삼성, 웨스턴 디지털(Western Digital), 인텔, 크루셜(Crucial), 커세어(Corsair), Adata 및 각기 다른 길이를 지닌 각 브랜드의 초고속 64Gbps 테이터 전송 M.2 PCIe NVMe SSD를 지원합니다.






탈착식 (이동식) 설계, 장착 및 제거 용이




M.2 SSD는 핫스왑을 지원하도록 설계되지 않았기 때문에 기판이 노출되어 있으며 커넥터를 250회 정도만 탈착할 수 있습니다. MB601M2K-1B는 풀 메탈 외장 케이스로 M.2 NVMe PCIe SSD를 안전하게 보호합니다. 또한, 10,000 이상의 탈착에도 거뜬한 커넥터로 장치를 더 쉽고 안전하게 연결, 제거 및 탈착할 수 있습니다. 이외에도 서지에 영향을 받지 않도록 커넥터 접지 설계가 되어 있으며 몇 번을 탈착해도 데이터를 전혀 훼손하지 않습니다. 탈착 기능으로 사용자가 PC를 재시작하지 않아도 장치를 분리할 수 있어 시스템을 더 쉽게 유지할 수 있습니다.




주의 : 시스템 전원이 켜져 있는 동안 OS가 스왑된 드라이브를 감지하려면 호스트가 NVMe 핫 플러그 기능을 지원해야 합니다. M.2 NVMe SSD를 접속하는 데 문제가 있는 경우 FAQ 참조하시기 바랍니다.

접근 편의성



이 모델들은 특별한 조절 가능 트레이를 탑재해 2230(30mm), 2242(42mm), 2260(60mm), 2280(80mm) 및 22110(110mm) 길이의 M.2 PCIe NVMe SSD에 맞게 고정대를 조절할 수 있습니다. 조절 가능 고정대는 나사 없이도 SSD를 나사 구멍에 탄탄히 고정할 수 있게 해 줍니다. 이외에도 장치가 진동과 흔들림에 손상을 입지 않도록 보호하고 나사의 보관 또는 분실로 고민하지 않아도 됩니다.

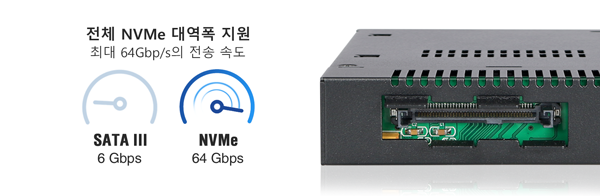

우월한 성능



최신 U.2 (SFF-8639) 인터페이스를 사용하고 NVMe 규격의 64Gbps 대역폭도 지원합니다. ToughArmor MB601VK-1B는 SATA 표준 속도보다 10배가 빠르므로 기업용 서버, 데이터 센터 및 멀티미디어, 전문 영상 작업자 등 데이터 집약 필요성이 있는 사용자에게 매우 알맞습니다.



믿을 수 있는 안전성




강하고 탄탄한 풀 메탈 외장 케이스, 트레이는 제품의 수명을 연장해 줄 뿐만 아니라 열전달에도 효과적인 구조입니다. 구조 내부에 적용된 방진 기술은 소음과 주위 환경으로 인한 피해를 감소시킵니다.



독자적으로 설계된 트레이는 일체형 알루미늄 방열판에는 열전도 테이프가 부착돼 있어 최고 효율의 수동 냉각 효과를 보여줍니다.




이 장치는 사용 중 발생하는 열을 식히기 위해 4면에 통풍구가 설계되어 있습니다. 이러한 설계는 최고의 열전달 효과를 만들어 내며 PC의 냉각 시스템과 함께 사용하면 부하 상태에서도 저장 장치 과열로 인해 발행할 수 있는 파손을 방지할 수 있습니다.



기능



내부에 설치된 LED 상태 표시등은 저장 장치의 전원 상태와 작동 여부를 표시합니다. 절전을 위해 저장장치가 설치되지 않은 베이의 LED 표시등은 자동으로 꺼집니다.



저장장치 본체를 더 안전하고 확실히 보호하기 위해 보안 잠금쇠를 탑재하여 허가받지 않은 자가 사용할 수 없도록 했습니다. 또한, 군사 용도, 차량 장착 PC 등 극단적인 상황에서도 저장장치에 최고의 보호 효과를 제공합니다.




제품에 SSD를 장착하지 않을 때는 전면에 탑재된 일체형 먼지 덮개를 사용해 내부 연결 커넥터가 먼지로 인해 막히는 것은 물론 추가적인 피해를 방지할 수 있습니다.





일반적으로 연결 커넥터가 손상되거나 끊어지는 원인은 사용자가 아래 방향으로 이를 제거하거나 무게로 인해 쳐지기 때문입니다. 이에 따라 ToughArmor MB601VK-1의 후면 덮개에는 추가적으로 금속 지지대가 설계되어 있습니다. 해당 지지대는 비정상적인 연결 커넥터 제거가 야기할 수 있는 파손 가능성을 감소시키는 것은 물론, 본래의 위치에서 틀어지는 것을 방지합니다. 또한, SFF-8639 수 커넥터를 바르게 제거 또는 체결할 수 있도록 돕습니다. 해당 기종 시리즈는 한정된 공간에 대응하는 최고의 솔루션입니다.

MB601VK-1B와 호환 가능



ToughArmor MB601VK-1B와 함께 사용하면 U.2 및 M.2 저장장치와 호환이 가능합니다. 해당 모델들은 규격이 같은 트레이를 사용하기 때문에 트레이를 호환해 사용할 수 있습니다.



(옵션 1) 2.5" / 3.5" to 5.25" 드라이브 베이 변환 가이드




FLEX-FIT 시리즈 Flex-Fit MB343SP 업그레이드 키트를 통해서 5.25인치 디바이스 공간의 활용성을 높힐 수 있습니다. MB343SP 브래킷은 3.5인치 디바이스 베이로 변환할 수 있을 뿐만 아니라 추가적인 듀얼 2.5인치 드라이브도 설치가능한 스토리지 솔루션을 제공합니다.




(옵션 2) USB 3.0 - U.2 SSD 어댑터




EZ-Adapter Ex MB931U-1VB USB 3.0 어댑터를 통해서 M.2 SSD를 U.2 SSD 사양으로 변환하며 이동 중에도 액세스 할 수 있습니다. 또한 MB931U-1VB 어댑터를 MB601M2K-1B 하드랙의 탈부착 드라이브 트레이에 연결하고 USB 커넥터를 노트북이나 데스크톱 PC에 꽂기만 하면 됩니다.

액세서리

호환되는 드라이브 트레이(캐디)


교환 가능한 드라이브 트레이(캐디)


호환되는 드라이브 변환 키트


주요 특징

1x M.2 NVMe SSD 사용 가능, 30mm (2230), 42mm (2242), 60mm (2260), 80mm (2280), 및 110mm (22110)
조절 가능한 장치 고정대로 모든 길이의 저장 장치 고정 가능
모든 표준 외부 3.5" 변환 가이드 또는 스토리지 모듈에 장착 가능
U.2 커넥터 (SFF-8639) 사용 가능. NVMe 호스트 필수
64Gbps의 전체 NVMe 대역폭 사양 지원
견고한 풀 메탈 내장형 케이스로 불연성 요구 사항에도 부합
일체형 알루미늄 방열판과 확실한 통풍구로 최고의 수동 냉각 실현
2단식 잠금장치로 현실적인 보호를 제공
Eagle-hook 안전 잠금쇠로 트레이를 안전하게 고정
안티-EMI로 하드 드라이브 전자기 방해 보호
진동 방지 기술(AVT)로 HDD 안전하게 작동할 수 있는 환경을 제공
동적 전원 기동 기술(APT)로 HDD 장착 후 즉시 가동
3년 A/S 보증기간
3 Years Warranty
모델명 :
MB601M2K-1B
색상 :
Black
호환되는 드라이브 유형 :
1x M / B + M key M.2 PCIe NVMe SSD 2230/2242/2260/2280/22110
호환되는 드라이브 타입 :
M.2 PCIe 3.0/4.0 NVMe SSD
드라이브 수 :
1
드라이브 베이 :
1x 외부 3.5" 드라이브 베이
호스트 인터페이스 :
1x U.2 커넥터 (SFF-8639)
입력전력 :
U.2 (SFF-8639)
전송 속도 :
최대 64Gbps
HDD 용량 지원 :
용량 제한 없음
드라이브 냉각 기능 :
수동식 냉각을 통해 장치 방열
재질 :
풀 메탈
Hot-Plug 지원 :
Yes
드라이브 보안 :
2 단식 열쇠 잠금 설계
크기(깊이 x 너비 x 높이) :
168.7 x 101.2 x 25.4mm
무게(순 중량) :
546g
운송 총량 :
618g
LED로 드라이브 작업 상태 표시 :
드라이브 파워 온: 녹색; HDD 접속: 녹색 점등
패키지 구성 :
1 - 디바이스, 1 - 매뉴얼, 10 - 나사, 2 - 열쇠
M.2 커넥터 사용 횟수 :
5,000
습도 :
5%~65% RH
작동 온도 :
0°C to 60°C (32°F to 140°F)
스토리지 온도 :
-35°C to 70°C (-31°F to 158°F)
규정준수 :
CE, RoHS, REACH
FAQ 질문과 답변
Q: MiniSAS HD(SFF-8643) 인터페이스를 통해 OCuLink NVMe PCIe HBA/RAID 카드와 MB601M2K-1B를 연결했는데 M.2 드라이브가 시스템에 표시되지 않습니다.

A: MB601M2K-1B는 장치에 사용되는 커넥터 핀 배치가 다르기 때문에 OCuLink PCIe HBA/RAID 카드와 호환되지 않습니다. MB601M2K-1B와 호환되는 HBA/RAID 카드에 대한 정보는 다음 질문의 답변 (HBA/RAID 카드 추천)을 참조하여 확인하시기 바랍니다.


Q: MB601M2K-1B와 잘 맞는 애드온 카드를 추천해 주시겠습니까?

A: 아래는 MB601M2K-1B와 호환되는 애드온 카드 리스트입니다. 최적의 호환성을 위해 정품 케이블 사용을 적극 추천합니다.



Brand
브랜드
Add-on Cards
애드온 카드
Compatible Cables
케이블 모델 번호
HighPoint SSD7120 SSD7180

Mini-SAS HD 4-Lane to U.2 Connector with 15 Pin SATA Power Cable
(SFF-8643 4i to SFF-8639)
핀아웃 다이어그램 다운로드

호환성 검토를 요청하려면 호환성 체크
클릭하시고 사용하고자 하는 케이블의
핀아웃 다이어그램을 보내 주십시오.

호환 케이블 정보 보기 :
HighPoint 8643-8639-50
HighPoint 8643-8639-100

비고 : 위에 나열된 웹 사이트는 ICY DOCK과 제휴되어 있지 않으며 ICY DOCK의 제품 및 서비스에 대해서만 책임집니다.s

SSD7184
SSD7580 A

Slimline SAS 8-Lane to 2 x U.2 4-Lane Connector with 15 Pin Power Cable
(SFF-8654 8i to 2 x SFF-8639)

호환성 검토를 요청하려면 호환성 체크
클릭하시고 사용하고자 하는 케이블의
핀아웃 다이어그램을 보내 주십시오.

호환 케이블 정보 보기 :
HighPoint TS8i-8639-060

비고 : 위에 나열된 웹 사이트는 ICY DOCK과 제휴되어 있지 않으며 ICY DOCK의 제품 및 서비스에 대해서만 책임집니다.s

Supermicro AOC-SLG3-2E4

Mini-SAS HD 4-Lane to U.2 Connector with 4 Pin Power Cable
(SFF-8643 4i to SFF-8639)
핀아웃 다이어그램 다운로드

호환성 검토를 요청하려면 호환성 체크
클릭하시고 사용하고자 하는 케이블의
핀아웃 다이어그램을 보내 주십시오.

호환 케이블 정보 보기 :
Supermicro CBL-SAST-0957

비고 : 위에 나열된 웹 사이트는 ICY DOCK과 제휴되어 있지 않으며 ICY DOCK의 제품 및 서비스에 대해서만 책임집니다.

Broadcom
(HBA)
9400-16i 9405W-16i

Mini-SAS HD 8-Lane to 2 x U.2 Connector with 4 Pin Power Cable
(SFF-8643 8i to 2 x SFF-8639)
핀아웃 다이어그램 다운로드

호환성 검토를 요청하려면 호환성 체크
클릭하시고 사용하고자 하는 케이블의
핀아웃 다이어그램을 보내 주십시오.

호환 케이블 정보 보기 :
Broadcom 05-50065-00
Broadcom 05-50064-00

비고 : 위에 나열된 웹 사이트는 ICY DOCK과 제휴되어 있지 않으며 ICY DOCK의 제품 및 서비스에 대해서만 책임집니다.

9400-8i8e 9400-8i
Broadcom
(MegaRAID)
9440-8i 9480-8i8e
9460-16i 9460-8i
Intel
(RAID)
RSP3TD160F RSP3QD160J
RSP3MD088F RMSP3JD160J
RMSP3CD080F RMSP3HD080E
RSP3WD080E RSP3DD080F
RMSP3AD160F
Broadcom
(HBA)
9500-16i 9500-8i

Slimline SAS 8-Lane to 2 x U.2 Connector with 4 Pin Power Cable
(SFF-8654 8i to 2 x SFF-8639)
핀아웃 다이어그램 다운로드

호환성 검토를 요청하려면 호환성 체크
클릭하시고 사용하고자 하는 케이블의
핀아웃 다이어그램을 보내 주십시오.

호환 케이블 정보 보기 :
Broadcom 05-60005-00

비고 : 위에 나열된 웹 사이트는 ICY DOCK과 제휴되어 있지 않으며 ICY DOCK의 제품 및 서비스에 대해서만 책임집니다.

Broadcom
(MegaRAID)
9580-8i8e 9560-16i
9560-8i
Micro SATA Cables SLM-1775-M2
(1 Port)
  Slimline SAS 4-Lane to U.2 Connector with 15 Pin SATA Power Cable
(SFF-8654 4i to SFF-8639)
핀아웃 다이어그램 다운로드

호환성 검토를 요청하려면 호환성 체크
클릭하시고 사용하고자 하는 케이블의
핀아웃 다이어그램을 보내 주십시오.

호환 케이블 정보 보기 :
Micro SATA Cables U2-1727-GEN4

비고 : 위에 나열된 웹 사이트는 ICY DOCK과 제휴되어 있지 않으며 ICY DOCK의 제품 및 서비스에 대해서만 책임집니다.



NVMe 인클로저를 인증하기 위해 저희는 애드온 카드 제조업체와 지속적으로 검토하고 있으며 호환 가능한 카드 목록에 추가 및 업데이트할 예정입니다.


here 클릭하여 호환되는 애드온 카드/케이블을 공유할 수 있습니다. 목록에 없는 애드온 카드의 호환성을 확인하려면 here 연락하여 문의하시기 바랍니다.


Q: 인텔/브로드컴 트라이모드 HBA 및 RAID카드에 MB601M2K-1B를 연결하여 사용하고 있지만 드라이브가 시스템에 표시되지 않습니다.
A: RAID 카드 제조업체들이 설계한 트라이모드의 전용 핀아웃은 일반적인 U.2에 연결되는 배치와 다르기 때문에 발생한 호환 문제입니다. M.2 NVMe SSD는 트라이모드 (Tri-Mode)카드와 함께 사용하려면 트라이모드 카드에 표준 U.2 케이블을 연결하여 트라이모드 핀아웃을 U.2 사양으로 전환하여야 드라이브를 감지할 수 있습니다. 호환에 관련 정보는 Tri-Mode FAQ 연결하여 참조하시기 바랍니다.

Q: 전원이 켜져 있는 상태에서 NVMe 드라이브를 디바이스에 다시 삽입한 후부터 NVMe 드라이브가 시스템에 표시되지 않습니다.

A: 시스템이 켜져 있는 동안 핫 플러그 기능을 지원하는 시스템의 경우 시스템이 드라이브를 인식하려면 각 드라이브 삽입 및 제거 사이클을 수동으로 업데이트해야 합니다.



수동 새로 고침을 수행한 후 드라이브를 감지할 수 없는 경우 시스템에서 핫 플러그 기능을 지원하지 않을 수 있습니다. 마더보드/추가 기능 카드 제조업체에 문의하여 NVMe 핫 플러그 기능을 지원하는지 확인하는 것이 좋습니다.



Windows 10 / Windows 8 – 검색 창에 장치 관리자(Device Manager)를 입력하고 메뉴창을 연 다음 마우스 오른쪽 버튼으로 디스크 드라이브를 선택하고 하드웨어 변경 사항 검색(Scan for Hardware Changes)이라는 옵션을 클릭하시면 됩니다.



Windows 7 – 바탕 화면의 컴퓨터 아이콘을 마우스 오른쪽 버튼으로 누르고 속성(Properties)을 선택한 다음 장치 관리자(Device Manager)를 누르고 디스크 드라이브를 마우스 오른쪽 버튼으로 누른 다음 하드웨어 변경 사항 검색(Scan for Hardware Changes)이라는 옵션을 클릭하시면 됩니다.



Image result for disk drive scan for hardware changes




Q: ICY DOCK NVMe 엔클로저가 PCIe 4.0을 지원하는가?
A: 예, 모든 ICY DOCK NVMe 엔클로저는 최대 64Gbps의 전송 속도로 PCIe 4.0x4 표준을 지원합니다.

Q: M.2 SSD를 드라이브 트레이에 넣은 후 드라이브 트레이의 뚜껑을 닫는 데 어려움이 있으며 드라이브 엔클로저까지 드라이브 트레이를 삽입할 수 없습니다.

A: M.2 SSD는 반드시 조절 가능한 M.2 락커로 잠급니다. M.2 잠금 장치가 완전히 고정되지 않으면 트레이 리드가 제대로 닫히지 않습니다. M.2 로커를 고정하거나 커버를 닫는 데 어려움이 있을 경우, 사용하는 M.2 SSD가 전체 높이가 3.8mm를 초과하지 않는 각 측면의 1.5mm 미만의 표준 M.2 SSD 두께를 따르지 않을 수 있습니다. M.2 SSD를 비표준 두께로 사용하면 M.2 락커와 트레이 리드에 부적절한 장력이 발생하여 M.2 커넥터가 잘못 정렬됩니다. 드라이브 트레이를 인클로저에 삽입하는 데 문제가 있는 경우 즉시 작동을 중지하고 드라이브 두께를 점검하여 표준 M.2 SSD 두께 (각 측면 1.5mm 미만, 총 높이 3.8mm 미만)를 준수하는지 확인하세요.

Metal heat dissipation sticker



메모: 일부 M.2 SSD는 금속 열 분산 스티커를 사용하여 각 측면의 두께가 1.5mm보다 커집니다. 스티커를 떼면 문제가 해결되지만 SSD를 사용에 따른 모든 리스크 사용자가 부담합니다 (SSD 보증이 무효화될 수 있음).



ICY DOCK 인클로저는 두께가 표준인 M.2 SSD와 호환되도록 설계됐다. 구입하기 전에 드라이브 두께를 확인하는 것이 좋습니다. 자세한 내용은 아래의 호환되지 않는 M.2 SSD 목록을 참조하세요.



ICY DOCK 인클로저와 호환되지 않는 M.2 NVMe SSD:




ICY DOCK 인클로저와 호환되지 않는 M.2 SATA SSD:




문제가 지속되면 tech@icydock.com 으로 연락해주시기 바랍니다. 문제를 최대한 빨리 해결할 수 있도록 대응드립니다.

호환/불호환 M.2 SSD 리스트를 원하시면 here 클릭하십시오.
