ToughArmor MB834M2K-B

이미지 다운로드
U.2/M.2 SSD 하드랙/변환 가이드/어댑터/외장 케이스

관련 제품:

mb833m2k-bmb601vk-bmb601vk-1bmb601m2k-1b

WHY ToughArmor? TOUGHARMOR LINEUP ACCESSORIES
M.2 NVMe SSD Compatibility Chart

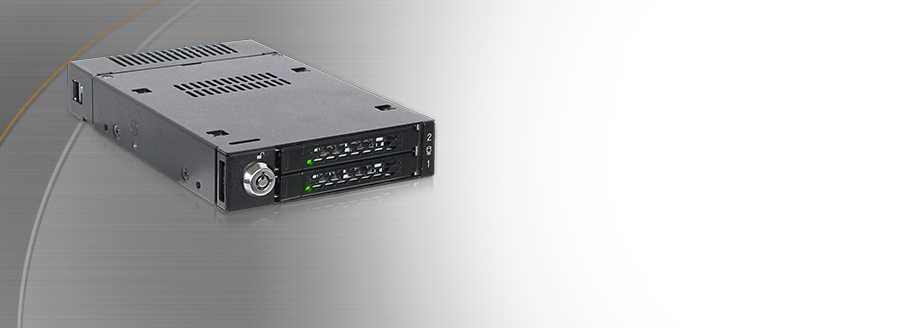

ToughArmor MB834M2K-B 하드랙은 세계 최조 4개 NVMe M.2 SSD를 탈착식으로 장착하는 인클로저 제품입니다. 더 이상 메인보드나 라이저 카드에 설치할 필요가 없으며 일반적인 작은 나사로 고정하면 됩니다. 컴퓨터 전면세어 드라이브를 설치하고 데이터 접속합니다. 또한 도구나 나사 없이도 드라이브를 쉽게 배치할 수 있으므로 많은 사용자가 M.2 드라이브를 설치할 때 겪은 고통이 없어질 겁니다. 유지 보수 및 시스템 업그레이드를 편하게 진행할 수 있습니다. MB834M2K-B 모바일 렉은 miniSAS HD (SFF-8643)를 통해 PCIe x4의 초고속 전송 속도 64Gb/s까지를 지원합니다. 표준 M.2 SSD의 길이 30mm부터 110mm까지 모두 적용됩니다. M.2 드라이브는 고온에 도달하는 것으로 유명하기 때문에 각 드라이브 트레이에는 고효율 알루미늄 히트 싱크가 장착되어 과부하에서도 드라이브가 이상적인 온도 범위 내에 유지될 수 있습니다.



ToughArmor 시리즈의 일부이므로 드라이브를 최대한 보호할 수 있도록 금속으로 제작되었으며, 포함된 키 잠금 장치를 통해 무단 물리적 액세스를 방지합니다.





더 이상 숨겨지지 않은 NVMe M.2 SSD (전면베이 장착)




일반적으로 M.2 하드는 마더보드나 어댑터에 설치할 때 작은 고정나사를 사용해야 해서 조립하기가 매우 번거롭고 시간이 많이 소요됩니다. 그러나 MB834M2K-B 제품은 M.2 드라이브를 컴퓨터 케이스 앞면에 장착되어 있어 유저가 M.2 NVMe SSD를 더 직접 장착하거나 제거할 수 있습니다.


주의 : 시스템은 반드시NVMe 핫플러그(Hot-Plug) 기능이 지원되야 OS가 켜져 있는 동안 하드디스크를 검사할 수 있습니다. M.2 NVMe SSD를 검사하는 데 문제가 있을 경우 FAQ 안내를 참고하시기 바랍니다.

최첨단 Tool-less M.2 장착, 3.5" 폼 팩터로 변환


M.2 PCIe NVMe SSD 드라이브를 상시 장착하는 방법은 45도로 마더보드에 삽입한 후 고정 시키면 됩니다. ToughArmor MB834M2K-B 사용자들은 M.2 SSD만 플레이트에 놓고 해당 드라이브 길이에 맞추는 정점을 조정한 후 아래쪽으로 밀면 SSD를 고정 시킵니다. 모든 조립 과정은 몇초밖에 걸리지 않기 때문에 유저들은 빈번히 풀리는 작은 나사의 불편함에서 벗어날 수 있습니다. 하드 디스크의 설치과정은 효율적인고 혁신적인 일입니다.


정말로 도구 없이 저장장치를 장착하는 것은 물론 최대의 고성능 알루미늄 압출 방열패드를 설치 및 제거하는 데 툴이 전혀 필요하지 않습니다. 손쉽고 오직 엄지손가락으로 밑부분에 있는 두개 버튼을 밀면 써멀패드가 튀어나와 편하게 떼어낼 수 있습니다. 다시 설치할 때는 써멀패드가 플레이트 위에 올리고 가볍게 힘을 주어 누르면 드라이브 플레이트에 다시 찰칵 끼울 수 있습니다.

EMI 전자기 방해기술, m2 SSD 데이터 손실 리스크 줄임



데이터와 드라이브가 스왑 작업을 많이 거쳐도 항상 안전하도록 하기 위해서는 M.2 SSD에 대한 전자기 방해 처리는 매우 중요합니다. 접지하지 않는다면 드라이브를 교환할 때 정전기가 발생할 가능성이 높아 드라이브에 저장된 데이터가 손상될 수 있습니다. 혁신적인 M.2 드라이브 설치 설계로 조절 가능한 M.2 정전기 문제를 해결할 수 있습니다. M.2 SSD 잠금 클립이 나사 구멍에 고정되어 들어가면 해당 저장장치가 트레이와 외부장치를 통해 전자기 방해를 진행합니다. 접지된 커넥터는 드라이브를 보호하기 위해 정전기 돌파에 영향을 끼치지 않아 스와핑 작업 진행 시 장치를 보호합니다.

모든 M 2 드라이브 사이즈 지원 가능 (Tool Less)



2230 (30mm), 2242 (42mm), 2260 (60mm), 2280 (80mm) 또는 22110 (110mm) 각종 M.2 PCIe NVMe SSD 규격은 물론 제품의 조절 가능한 M.2 슬라이더가 최장형 사이즈인 22110 (110mm)도 지원합니다.


방열판 및 써멀패드 결합, 뛰어난 쿨링 효과 발휘



NVMe M.2 SSD는 과열 이슈로 유명합니다. 심한 발열 문제는 성능저하를 일으킬 수 있으며 전송속도를 제한 시킬 수 있습니다. 따라서 적절한 냉각시스템이 필수적이며 본사는 궁극적인 냉각 효과를 위해서 각 ToughArmor MB834M2K-B 하드랙 제품에 초고성능의 알루미늄 방열 뚜껑을 설치했습니다. 뿐만아니라 본체에 붙이는 써멀패드가 있어 열이 알루미늄 방열 뚜껑을 통해 배출됩니다.



장치의 각 면에 절묘하게 설계된 통풍구가 컴퓨터의 냉각 시스템과 결합하여 열을 배출 시킬 것입니다. 전부하 상황에서도 장치는 최적 온도를 유지할 수 있습니다.

기업 등급 모바일랙, 2개의 M.2 SSD to 3.5" 베이에 수용



제품을 수년 동안 사용하더라도 유저들이 믿을 수 있도록 저희가 노력하고 있습니다. 강한 중금속 구조로 만들어진 ToughArmor MB833M2K-B는 악조건에서도 대응할 수 있습니다. 불가연성의 풀 메탈 구조로 가연성 환경에서 사용하는 산업설비와 잘 매치될 수 있습니다. 탁월한 제작기술로 여러 기업용 시스템은 물론 군사, 법무, 임베디드 제어시스템, 또는 공장자동화시스템 등 각종 생상환경에서도 활용이 가능합니다.

LED 표시기능 및 잠금장치 갖춘 듀얼베이 NVMe 하드랙 (3.5형)



제품 앞면에 내장된 LED 조명이 있어 디바이스의 드라이브가 자동하는지 표시해줍니다. APT(Active Power Technology)기능으로 드라이브를 삽입하면 즉시 LED 불이 켜집니다.



보호성을 높이기 위해서 내장된 키 잠금장치는 군사용 애플리케이션, 차량용 컴퓨터 등의 극한 환경에서 저장장치의 보호 효과를 제공할 수 있습니다.

액세서리

호환되는 드라이브 트레이(캐디)


교환 가능한 드라이브 트레이(캐디)


주요 특징


2x M.2 NVMe SSD 규격 맞춤 : 30mm (2230), 42mm (2242), 60mm (2260), 80mm (2280) 및 110mm (22110)
조절 가능한 M.2 슬라이더, 모두 길이 고정 가능
툴이 없어 편하게 장치를 보수 및 업그래드
표준 3.5" 장치공간 혹은 백플렌인 캐이지에 설치 가능

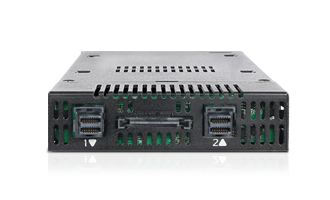

2x miniSAS HD 슬롯(SFF-8643) 연결 사용, NVMe 호스트 필요
64Gbps의 전체 NVMe 대역폭 지원 가능
든든한 풀 메탈 구조, 가연성 조건에 맞춤
최대의 고성능 알루미늄 압출 방열패드, 써멀패드 및 통풍구가 있어 방열 기능 있음
보안잠금 및 2단식 설계로 하드디스크 보호하기
안전하게 드라이브를 잠그고, 드라이브 플레이트를 케이스에 고정함
안티-EMI로 하드 드라이브 전자기 방해 보호
Active Power Technology (APT) 기능으로 소음 감소 및 환경 손상 방지
기능으로 드라이브가 삽입 즉시 LED 불이 표시


3 Years Warranty
모델명 :
MB834M2K-B
색상 :
Black
호환되는 드라이브 유형 :
2x M.2 PCIe NVMe SSD 2230/2242/2260/2280/22110
호환되는 드라이브 타입 :
NVMe M.2
드라이브 수 :
2
드라이브 베이 :
1x 외장형 3.5" 드라이브 베이
호스트 인터페이스 :
2x miniSAS HD (SFF-8643)
입력전력 :
1x 15pin SATA 전원 커넥터
전송 속도 :
최대 64Gbps (디스크 사용에 따라 조금씩 달라질 수 있음)
HDD 용량 지원 :
용량 제한 없음
드라이브 냉각 기능 :
금속 새시 및 방열 패드를 이용한 수동식 냉각
재질 :
메탈 및 일부 플라스틱
Hot-Plug 지원 :
Yes (호스트가 핫 스왑 지원 필수)
드라이브 보안 :
2단계 열쇠 잠금 설계
크기 (깊이 x 너비 x 높이) :
163 x 101 x 26mm
무게(순 중량) :
549g
운송 총량 :
652g
LED로 드라이브 작업 상태 표시 :
드라이브 파워 온: 녹색; HDD 접속: 녹색 점등
패키지 구성 :
디바이스, 매뉴얼, 나사, 써멀패드.
M.2 커넥터 사용 횟수 :
5,000
습도 :
5%~65% RH
작동 온도 :
0°C to 60°C (32°F to 140°F)
스토리지 온도 :
-35°C to 70°C (-31°F to 158°F)
규정준수 :
CE, RoHS, REACH
FAQ 질문과 답변

Q: MiniSAS HD(SFF-8643) 인터페이스를 통해 OCuLink NVMe PCIe HBA/RAID 카드와 MB834M2K-B를 연결했는데 M.2 드라이브가 시스템에 표시되지 않습니다.

A: MB834M2K-B는 장치에 사용되는 커넥터 핀 배치가 다르기 때문에 OCuLink PCIe HBA/RAID 카드와 호환되지 않습니다. MB834M2K-B와 호환되는 HBA/RAID 카드에 대한 정보는 다음 질문의 답변(HBA/RAID cards부분)을 참조하여 확인하시기 바랍니다.



저희는 2020년 4분기부터 OCuLink 호환 가능한 NVMe 엔클로저 정보를 발표할 계획입니다. 관련 소식에 관심이 있으시면 ICY DOCK 뉴스레터를 등록하시기 바랍니다.


Q: 인텔/브로드컴 트라이모드 HBA 및 RAID카드에 MB834M2K-B를 연결하여 사용하고 있지만 드라이브가 시스템에 표시되지 않습니다.
A: RAID 카드 제조업체들이 설계한 트라이모드의 전용 핀아웃은 일반적인 U.2에 연결되는 배치와 다르기 때문에 발생한 호환 문제입니다. U.2 NVMe 드라이브는 트라이모드 카드와 함께 사용하려면 트라이모드 카드에 표준 U.2 케이블을 연결하여 트라이모드 핀아웃을 U.2 사양으로 전환하여야 U.2 드라이브를 감지할 수 있습니다. 호환에 관련 정보는Tri-Mode FAQ를 연결하여 참조하시기 바랍니다.

Q: 전원이 켜져 있는 상태에서 NVMe 드라이브를 디바이스에 다시 삽입한 후부터 NVMe 드라이브가 시스템에 표시되지 않습니다.

A: 시스템이 켜져 있는 동안 핫 플러그 기능을 지원하는 시스템의 경우 시스템이 드라이브를 인식하려면 각 드라이브 삽입 및 제거 사이클을 수동으로 업데이트해야 합니다.



수동 새로 고침을 수행한 후 드라이브를 감지할 수 없는 경우 시스템에서 핫 플러그 기능을 지원하지 않을 수 있습니다. 마더보드/추가 기능 카드 제조업체에 문의하여 NVMe 핫 플러그 기능을 지원하는지 확인하는 것이 좋습니다.



Windows 10 / Windows 8 – 검색 창에 장치 관리자(Device Manager)를 입력하고 메뉴창을 연 다음 마우스 오른쪽 버튼으로 디스크 드라이브를 선택하고 하드웨어 변경 사항 검색(Scan for Hardware Changes)이라는 옵션을 클릭하시면 됩니다.



Windows 7 – 바탕 화면의 컴퓨터 아이콘을 마우스 오른쪽 버튼으로 누르고 속성(Properties)을 선택한 다음 장치 관리자(Device Manager)를 누르고 디스크 드라이브를 마우스 오른쪽 버튼으로 누른 다음 하드웨어 변경 사항 검색(Scan for Hardware Changes)이라는 옵션을 클릭하시면 됩니다.

   Image result for disk drive scan for hardware changes

Q: ICY DOCK NVMe 엔클로저가 PCIe 4.0을 지원하는가?
A: 예, 모든 ICY DOCK NVMe 엔클로저는 PCIe 4.0 표준을 지원합니다. 그러나 PCIe 3.0 디바이스를 PCIe 4.0 호스트에 연결할 때는 대역폭이 PCIe 3.0으로 제한됩니다. PCIe 4.0 엔클로저는 지속적으로 개발 중에 있으므로 최신 제품 업데이트 정보를 원하시면 ICY DOCK 뉴스레터 에 등록하시기 바랍니다.

Q: M.2 SSD를 드라이브 트레이에 넣은 후 드라이브 트레이의 뚜껑을 닫는 데 어려움이 있으며 드라이브 엔클로저까지 드라이브 트레이를 삽입할 수 없습니다.

A: M.2 SSD는 반드시 조절 가능한 M.2 락커로 잠급니다. M.2 잠금 장치가 완전히 고정되지 않으면 트레이 리드가 제대로 닫히지 않습니다. M.2 로커를 고정하거나 커버를 닫는 데 어려움이 있을 경우, 사용하는 M.2 SSD가 전체 높이가 3.8mm를 초과하지 않는 각 측면의 1.5mm 미만의 표준 M.2 SSD 두께를 따르지 않을 수 있습니다. M.2 SSD를 비표준 두께로 사용하면 M.2 락커와 트레이 리드에 부적절한 장력이 발생하여 M.2 커넥터가 잘못 정렬됩니다. 드라이브 트레이를 인클로저에 삽입하는 데 문제가 있는 경우 즉시 작동을 중지하고 드라이브 두께를 점검하여 표준 M.2 SSD 두께(각 측면 1.5mm 미만, 총 높이 3.8mm 미만)를 준수하는지 확인하세요.

Metal heat dissipation sticker



메모: 일부 M.2 SSD는 금속 열 분산 스티커를 사용하여 각 측면의 두께가 1.5mm보다 커집니다. 스티커를 떼면 문제가 해결되지만 SSD를 사용에 따른 모든 리스크 사용자가 부담합니다 (SSD 보증이 무효화될 수 있음).



ICY DOCK 인클로저는 두께가 표준인 M.2 SSD와 호환되도록 설계됐다. 구입하기 전에 드라이브 두께를 확인하는 것이 좋습니다. 자세한 내용은 아래의 호환되지 않는 M.2 SSD 목록을 참조하세요.



ICY DOCK 인클로저와 호환되지 않는 M.2 NVMe SSD:




ICY DOCK 인클로저와 호환되지 않는 M.2 SATA SSD:




문제가 지속되면 marketing@cremax.com.tw으로 연락해주시기 바랍니다. 문제를 최대한 빨리 해결할 수 있도록 대응드립니다.

호환/불호환 M.2 SSD 리스트를 원하시면 here 를 클릭하십시오.


Q: MB834M2K-B와 잘 맞는 애드온 카드를 추천해 주시겠습니까?

A: 아래는 MB834M2K-B와 호환되는 애드온 카드 리스트입니다. 최적의 호환성을 위해 정품 케이블 사용을 적극 추천합니다.





Brand
브랜드
Add-on Cards
애드온 카드
Official Cables
케이블 모델 번호
Broadcom
(HBA)
9500-8i
(8 Ports)
9500-16i 아래의 다른 브랜드를 참조하십시오.
Serial Cable - SLSP-8X-11X2-0.5M (50cm)
Micro SATA Cable - MIC74-8401 (50cm)

WHERE TO BUY

SLSP-8X-11X2 RML42-0503
Serial Cable Micro SATA Cables


호환되지 않는 Broadcom 모델
U.2 Enabled Cable 05-60001-00
Broadcom
(MegaRAID)
9560-8i
(8 Ports)
9560-16i
9580-8i8e
(8 Ports)




주의 : 신뢰할 수 있는 지역 대리점에서 케이블을 구입하는 것이 좋습니다.



NVMe 엔클로저를 인증하기 위해 저희는 애드온 카드 제조업체와 제휴하고 있어 지속적으로 호환 가능한 카드 목록에 추가 및 업데이트할 예정입니다.


here를 클릭하여 호환되는 애드온 카드/케이블을 공유할 수 있습니다. 목록에 없는 애드온 카드의 호환성을 확인하려면 here으로 연락하여 문의하시기 바랍니다.
