ToughArmor MB840M2P-B

이미지 다운로드
U.2/M.2 (SATA/PCIE NVME) ENCLOSURES OR KITS
관련 제품:

mb987m2p-bmb987m2p-1bmb987m2p-2bmb839sp-b

WHY ToughArmor? TOUGHARMOR LINEUP M.2 NVMe SSD
Compatibility Chart

ToughArmor MB840M2P-B는 PCIe 4x, 8x 또는 16x 확장 슬롯을 이동식 M.2 SSD 드라이브 베이로 변환하는 NVMe PCIe 어댑터입니다. 컴퓨터 케이스를 열지 않고 M.2 NVMe SSD를 교체 가능한 특징을 구비합니다.


혁신적인 이동식 NVMe M.2 to PCIe 어댑터


일반적으로 M.2 하드는 마더보드나 어댑터에 설치하고 작은 고정나사를 사용해야 해서 조립하기가 매우 번거롭고 시간이 많이 소요됩니다. 그러나 MB840M2P-B는 이동식 드라이브 트레이로 설계되어 유저가 M.2 NVMe SSD를 PCIe 슬롯에 더 직접 장착하거나 제거할 수 있습니다.



최전단 Tool-less m 2 ssd를 장착하는 nvme pcie adapter



모든 조립과정은 5초밖에 걸리지 않기 때문에 유저들은 빈번히 풀리는 작은 나사의 불편함에서 벗어남은 물론 효율적이며 혁신적인 장착방법을 즐길 수 있습니다.




유저는 NVMe M.2 SSD (2230, 2242, 2260, 2280 및 22110) 하나를 케이스에 넣고 특허 신청중인 조절 잠금 슬라이더를 M.2 SSD 쪽으로 이동 시키면 확실하게 고정할수 있습니다.



PCIe Card for NVMe SSD, 뛰어난 쿨링 효과

특수 슬림라인 트레이는 두꺼운 알루미늄으로 제작되며 M.2 NVMe SSD에서 발생하는 열을 방출하는 히트싱크 역할을 합니다.

포함된 써멀패드가 본체표면 사이를 채우고 M.2 SSD의 발열을 더 넓은 표면으로 전달하여 공기 흐름임에 열이 빠르게 감소하도록 합니다.

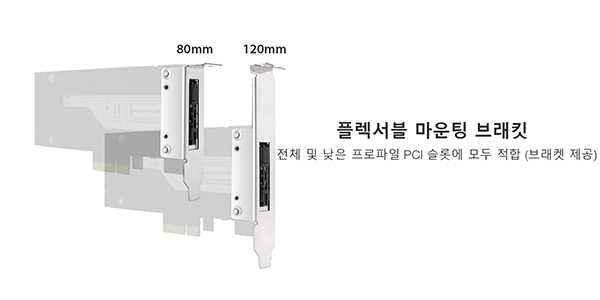

NVMe SSD어댑터, 다양한 PCIe 시스템 높이를 지원

MB840M2P-B의 PCIe 슬롯은 전체 높이 또는 절반 길이 사이즈를 지원합니다.

필요에 따라 절반 길이 사이즈의 브래킷을 소형 컴퓨터에 사용할 수 있고, 전체 높이의 표준 사이즈를 데스크탑 컴퓨터에 사용할 수도 있습니다.



EMI 전자기 방해기술, m2 ssd 스토리지 장치 보호


빈번히 M.2 SSD를 교체할 경우에 접지하는 것은 매우 중요합니다. 접지를 진행하지 않고 드라이브를 교환하면 정전 방전으로 인해 드라이브가 손상될 수 있습니다. 저희의 혁신적인 M.2 SSD 툴 리스 드라이브 장착 설계로, 조절 가능한 M.2 잠금쇠가 SSD의 나사 구멍에 들어가면 SSD가 어댑터의 트레이와 외각을 통해 접지를 진행합니다.



PCIe 3.0 인터페이스, 최고의 호환성

ToughArmor MB840M2P-B는 PCIe 3.0 (x4) 인터페이스를 위해 설계되었으며 PCIe 3.0/4.0 x4, x8, x16의 PCIe 슬롯에도 호환됩니다.

Full metal 재질, 가혹한 환경을 위한 강력한 보호성



ToughArmor 시리즈는 풀 메탈 케이스, 트레이와 브래킷 등이 장착되어 뛰어난 내구성을 보장합니다. 케이스 안에 방진 장치를 설치하여 외력에 의한 하드디스크의 손상을 보호합니다.




M.2 SSD 하드 드라이브 상태 표시 기능

MB840M2P-B 어댑터는 트레이에 LED 표시등이 구비되어 하드디스크 전력과 작업상태를 알립니다. 하드디스크가 설치되지 않을 경우 LED 표시등 전원이 자동으로 꺼지게 되어 전력을 절약합니다.




최적화된 2-pin HDD 작동 신호 출력(케이블 미포함)은 하드디스크 액세스 신호를 컴퓨터 케이스나 LED 패널로 전송하여 유저들에게 언제 어디서든 하드디스크의 액세스 상황을 모니터링할 수 있도록 합니다.

PCIe 3.0 인터페이스는 같은 위치에서 전력과 데이터 전송을 통합해 최대한 시스템의 케이블 혼잡을 줄일 수 있습니다. 초고속 32Gb/s는 표준 SATA III 보다 5배 이상 빠릅니다. 그러므로 MB840M2P-B는 영상 편집, 기계 학습, 클라우드 컴퓨팅 및 데이터 마이닝 같은 데이터 집약적인 애플리케이션을 위한 이상적인 솔루션입니다.



모든 확장 PCIe 슬롯과 호환 (2019+ Mac Pro 포함)



Tought MB839SP-B 및 MB840M2P-B는 모든 마더보드 PCIe 확장 슬롯과 호환됩니다. PCIe 슬롯을 사용함으로써 동일한 위치에서 전원 및 데이터 전송을 할 수 있고 케이블 혼잡을 줄일 수 있습니다. 인기를 많이 끄는 Apple 맥 프로 2019+의 애호가들을 위해 저희는 PCIe 모바일 랙과 호환 가능한 어댑터를 설계했습니다. Apple이 청구하는 가격의 절반으로 스토리지를 최대화할 수 있습니다!



2.5" SATA adapter를 위한 ToughArmor MB839SP-B



PCIe 슬롯을 통해 2.5인치 SATA SSD를 설치하려는 경우 ICY DOCK을 통해 문제를 해결하세요! ToughArmor 시리즈 MB839SP-B 는 PCIe 2.0 슬롯 또는 그 이상과 호환되며 핫스왑 기능을 제공합니다. EZConvert 시리즈 MB703M2P-B 컨버터와 페어링하게 되면 우선 M.2 SATA를 2.5인치 SATA HDD로 전환하고 다음에 MB839SP-B의 PCIe 슬롯을 통하여 M.2 SATA SSD와 HDD/SSD를 교환하여 사용하는 이른바 다양한 드라이브와의 호환성을 높일 수 있습니다.
액세서리

호환되는 드라이브 트레이(캐디)


교환 가능한 드라이브 트레이(캐디)


주요 특징

1x M.2 PCIe NVMe SSD 맞춤 : 2230 (30mm), 2242 (42mm), 2260 (60mm), 2280 (80mm) 및 22110 (110mm)
PCIe 3.0 x4 인터페이스를 사용하며 PCIe 3.0 혹은 4.0 x4, x8, x16 슬롯에 지원 가능
단일 너비 전체 높이/절반 길이 PCIe 확장 슬롯에 설치
간편한 이동식 드라이브 트레이, 툴 리스
로우 프로파일 설계에 여러 모듈 베이를 나란히 설치 가능
안전한 잠금쇠 디자인으로 드라이브를 든든하게 고정 가능
안티-EMI로 하드 드라이브 전자기 방해 보호
Anti-Vibration Technology (AVT)로 소음 감소 및 환경 손상 방지
Active Power Technology (APT)로 드라이브가 삽입되자 LED 불이 즉시 표시
PCIe 인터페이스가 전원 및 데이터 전송을 제공하여 케이블 혼잡 감소
써멀패드 포함되어 드라이브에서 트레이로 방열 전달
트레이에 LED 표시등이 하드디스크 전력과 작업상태를 알림
3년 A/S 보증기간



3 Years Warranty
모델명 :
MB840M2P-B
색상 :
Black & Silver
호환되는 드라이브 유형 :
1x M.2 PCIe NVMe SSD (2230/2242/2260/2280/22110)
호환되는 드라이브 타입 :
NVMe
드라이브 수 :
1
지원되는 드라이브 규격 :
30mm – 110mm
드라이브 베이 :
1 x PCIe 3.0 or 4.0 x4 / x8 / x16 확장슬롯
호스트 인터페이스 :
PCIe 3.0 x4
입력전력 :
Via PCIe
전송 속도 :
최대 32Gbps (디스크 사용상황에 따라 조금씩 달라질 수 있음)
HDD 용량 지원 :
용량 제한 없음
드라이브 냉각 기능 :
수동식 냉각을 통해 장치 방열
재질 :
메탈 및 일부 플라스틱
크기 (너비 x 높이 x 깊이) :
160 x 122 x 22mm
무게(순 중량) :
181.5g
운송 총량:
260g
LED로 드라이브 작업 상태 표시 :
드라이브 파워 온: 녹색; HDD 접속: 녹색 점등
패키지 구성 :
디바이스, 매뉴얼, 나사, I/O 면판
M.2 커넥터 사용 횟수 :
5,000
습도 :
5%~65% RH
작동 온도 :
0°C to 60°C (32°F to 140°F)
스토리지 온도 :
-35°C to 70°C (-31°F to 158°F)
규정준수 :
CE, RoHS, REACH
A/S 보증기간 :
3 년

FAQ 질문과 답변
Q: 전원이 켜져 있는 상태에서 NVMe 드라이브를 디바이스에 다시 삽입한 후부터 NVMe 드라이브가 시스템에 표시되지 않습니다.

A: 시스템이 켜져 있는 동안 핫 플러그 기능을 지원하는 시스템의 경우 시스템이 드라이브를 인식하려면 각 드라이브 삽입 및 제거 사이클을 수동으로 업데이트해야 합니다.



수동 새로 고침을 수행한 후 드라이브를 감지할 수 없는 경우 시스템에서 핫 플러그 기능을 지원하지 않을 수 있습니다. 마더보드/추가 기능 카드 제조업체에 문의하여 NVMe 핫 플러그 기능을 지원하는지 확인하는 것이 좋습니다.



Windows 10 / Windows 8 – 검색 창에 장치 관리자(Device Manager)를 입력하고 메뉴창을 연 다음 마우스 오른쪽 버튼으로 디스크 드라이브를 선택하고 하드웨어 변경 사항 검색(Scan for Hardware Changes)이라는 옵션을 클릭하시면 됩니다.



Windows 7 – 바탕 화면의 컴퓨터 아이콘을 마우스 오른쪽 버튼으로 누르고 속성(Properties)을 선택한 다음 장치 관리자(Device Manager)를 누르고 디스크 드라이브를 마우스 오른쪽 버튼으로 누른 다음 하드웨어 변경 사항 검색(Scan for Hardware Changes)이라는 옵션을 클릭하시면 됩니다.



Image result for disk drive scan for hardware changes


Q: ICY DOCK NVMe 엔클로저가 PCIe 4.0을 지원하는가?
A: 예, 모든 ICY DOCK NVMe 엔클로저는 PCIe 4.0 표준을 지원합니다. 그러나 PCIe 3.0 디바이스를 PCIe 4.0 호스트에 연결할 때는 대역폭이 PCIe 3.0으로 제한됩니다. PCIe 4.0 엔클로저는 지속적으로 개발 중에 있으므로 최신 제품 업데이트 정보를 원하시면 ICY DOCK 뉴스레터 에 등록하시기 바랍니다.

Q: M.2 SSD를 드라이브 트레이에 넣은 후 드라이브 트레이의 뚜껑을 닫는 데 어려움이 있으며 드라이브 엔클로저까지 드라이브 트레이를 삽입할 수 없습니다.

A: M.2 SSD는 반드시 조절 가능한 M.2 락커로 잠급니다. M.2 잠금 장치가 완전히 고정되지 않으면 트레이 리드가 제대로 닫히지 않습니다. M.2 로커를 고정하거나 커버를 닫는 데 어려움이 있을 경우, 사용하는 M.2 SSD가 전체 높이가 3.8mm를 초과하지 않는 각 측면의 1.5mm 미만의 표준 M.2 SSD 두께를 따르지 않을 수 있습니다. M.2 SSD를 비표준 두께로 사용하면 M.2 락커와 트레이 리드에 부적절한 장력이 발생하여 M.2 커넥터가 잘못 정렬됩니다. 드라이브 트레이를 인클로저에 삽입하는 데 문제가 있는 경우 즉시 작동을 중지하고 드라이브 두께를 점검하여 표준 M.2 SSD 두께(각 측면 1.5mm 미만, 총 높이 3.8mm 미만)를 준수하는지 확인하세요.

Metal heat dissipation sticker



메모: 일부 M.2 SSD는 금속 열 분산 스티커를 사용하여 각 측면의 두께가 1.5mm보다 커집니다. 스티커를 떼면 문제가 해결되지만 SSD를 사용에 따른 모든 리스크 사용자가 부담합니다 (SSD 보증이 무효화될 수 있음).



ICY DOCK 인클로저는 두께가 표준인 M.2 SSD와 호환되도록 설계됐다. 구입하기 전에 드라이브 두께를 확인하는 것이 좋습니다. 자세한 내용은 아래의 호환되지 않는 M.2 SSD 목록을 참조하세요.



ICY DOCK 인클로저와 호환되지 않는 M.2 NVMe SSD:




ICY DOCK 인클로저와 호환되지 않는 M.2 SATA SSD:




문제가 지속되면 marketing@cremax.com.tw 으로 연락해주시기 바랍니다. 문제를 최대한 빨리 해결할 수 있도록 대응드립니다.

호환/불호환 M.2 SSD 리스트를 원하시면 here 를 클릭하십시오.
