EZConvert Ex Pro MB987M2P-1B

이미지 다운로드
U.2/M.2 (SATA/PCIE NVME) ENCLOSURES OR KITS
Coming Soon!
관련 제품:

MB987M2P-BMB987M2P-2BMB840M2P-BMB839SP-B


EZConvert Ex Pro MB987M2P-1B는 PCIe 3.04x/8x/16x 확장 슬롯을 통해 데이터 스토리지 시스템을 고속 M.2 PCIe NVMe SSD로 업그레이드할 수 있는 효율적이고 경제적인 방법을 제공합니다.


공간 절약 디자인


PCIe 확장 슬롯을 활용하면 MB987M2P-1B를 통해 PCIe 슬롯에 M.2 PCIe NVMe SSD를 설치하여 공간을 절약할 수 있습니다. 따라서 임베디드 컴퓨터, 차량용 PC, 서버 랙마운트, 컴팩트 고사양 게이밍 PC, 워크스테이션 PC와 같은 드라이브 공간이 부족한 시스템에 아주 적합한 솔루션입니다.

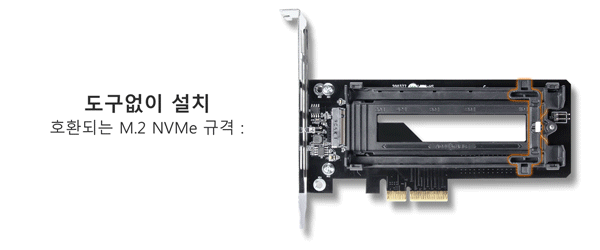

최첨단 Tool-less 드라이브 설치


EZConvert Ex Pro는 2230(30mm), 2242(42mm), 2260(60mm), 2280(80mm) 및 22110(110mm)을 포함한 모든 표준 M.2 PCIe NVMe SSD 드라이브를 수용할 수 있습니다. 사용자는 SSD M.2 SSD 하나를 케이스에 넣고 조절 잠금 슬라이더를 SSD 쪽으로 이동 시키면 완전히 고정할 수 있으며 공구나 나사를 사용하지 않고도 드라이브를 장착할 수 있습니다. 잃어버리기 쉬운 작은 나사가 필요없기 때문에 설치 시간을 줄이며 진동 및 이동시 초래될 손상으로부터 드라이브를 보호할 수 있는 장점이 있습니다.




차세대 PCIe SSD를 위한 완벽한 솔루션

PCIe 3.0 인터페이스를 통한 전원과 자료 전송 슬롯이 함께 있는 것이 장점으로 사용자가 추가로 연결 케이블을 구입할 필요가 없어 시스템의 케이블 혼잡을 줄일 수 있습니다. 뿐만 아니라 PCIe3.0 인터페이스를 통한 자료 전송속도가 SATA보다 5배 이상 더 빠르므로 이미지 처리, 머신러닝, 클라우드 컴퓨팅, 데이터 마이닝 및 게이밍과 같은 데이터 집약적인 애플리케이션을 위한 이상적인 솔루션입니다.



EZConvert EX Pro MB987M2P-1B는 PCIe 3.0x4 슬롯을 위해 설계되었습니다. PCIe 3.0/4.0 x 4, x 8, x 16 슬롯과도 호환 가능합니다.


뛰어난 쿨링 효과

특수 알루미늄 덮개는 M.2 NVMe SSD를 높은 부하에서도 안전한 온도를 유지하기 위한 열 흡수 역할을 합니다.



포함된 써멀패드는 알루미늄 방열판 덮개 하부에 배치되어 열 분산을 강화할 수 있습니다.



M.2 SSD 아래의 대형 환기 장치는 드라이브 전체에 최대한의 공기 흐름을 제공하여 최적의 냉각 효율성을 제공합니다.



다양한 시스템 높이를 지원

MB987M2P-1B의 PCIe 슬롯은 전체 높이 또는 절반 높이의 사이즈를 지원합니다. 필요에 따라 절반 길이 사이즈의 브라켓(포함하지 않음)을 교체할 수 있습니다. 이를 위해 필요한 나사 구멍 간격을 추가했습니다.



기능

MB987M2P-1B는 트레이에 LED 표시등이 구비되어 하드디스크 전력과 작업상태를 알 수 있습니다. 하드디스크가 설치되지 않을 경우 LED 표시등 전원이 자동으로 꺼지게 되어 절전효과가 있습니다.



최적화된 2-pin 작동 신호 출력(케이블 미포함)은 하드디스크 액세스 신호를 컴퓨터 케이스나 LED 패널로 전송하여 사용자들에게 하드디스크의 액세스 상황을 모니터링할 수 있도록 합니다.


주요특징

1 x 30mm(2230), 42mm(2242), 60mm(2260), 80mm(2280) 및 110mm(22110) 규격인 M.2 PCIe NVMe SSD 맞춤
PCIe 3.0 x 4 인터페이스를 사용하며 PCIe 3.0 혹은 4.0 x 4, x 8, x 16 슬롯에 지원 가능
단일 너비 전체 높이/절반 길이 PCIe 확장 슬롯에 설치
절반 길이 사이즈의 브라켓을 교체할 수 있는 맞춤 구멍 설치(본 제품 브라켓이 불포함)
로우 프로파일 설계에 여러 모듈 베이를 나란히 설치 가능
탁월한 수동 냉각을 위한 통합적인 방열판 및 넉넉한 통풍 설계 구비함
간편한 드라이브 유지 보수 및 시스템 업그레이드를 위한 툴리스 드라이브 설치 설계
APT(Active Power Technology)로 드라이브가 삽입되자 LED등이 즉시 표시
PCIe 인터페이스가 전원 및 데이터 전송을 제공하여 케이블 혼잡 감소
드라이브 활동 신호 출력 옵션을 통해 드라이브 활동 신호를 컴퓨터 케이스로 전송
Mac Pro2009+ Mac 호환
업계 최초 3년 보증기간, 무료 기술지원 및 A/S 제공



3 Years Warranty



MB987M2P-B_banner

The EZConvert Ex MB987M2P-B provides an efficient, cost-effective, and simple way to upgrade your data storage system to high-speed M.2 PCIe NVMe SSD through PCIe 3.0 4 x / 8x / 16x expansion slot.


Space-Saving Design
MB987M2P-B_M2_PCIe_NVMe_SSD


Utilizing the PCIe expansion slot, the MB987M2P-B lets you install a M.2 PCIe NVMe SSD on the PCIe slot to save space. MB987M2P-B is a perfect solution for systems that lack additional drive space, such as embedded computers, in-vehicle PCs, server rackmounts, compact gaming PCs, and workstation PCs.



State of the Art Tool-less Drive Installation
MB987M2P-B_drive_compatibility


The EZConvert Ex accommodates all standard M.2 PCIe NVMe SSD drive length, including 2230 (30mm), 2242 (42mm), 2260 (60mm), 2280 (80mm), and 22110 (110mm). The unique M.2 adjustable locker clips into the M.2 SSD's screw hole to safely secure the drive without using tools or screws, saving you the time of dealing with tiny easy-to-lose screws while protecting your drive from vibration and movement damage.


MB987M2P-B_compatible_NVMe_SSD_website


Perfect Solution for Next-Gen PCIe SSD
MB987M2P-B_pcie_connector

The PCIe 3.0 interface provides power and data transfer simultaneously, which ultimately reduces cable clutter in the system. The blazing-fast 32Gb/s transfer speed is five times faster than SATA III standards, making the MB987M2P-B an ideal solution for data-intensive applications such as image processing, machine learning, cloud computing, data mining, and gaming.


MB987M2P-B_compatible_pcie_slots

The EZConvert EX MB987M2P-B is designed for the PCIe 3.0 x 4 slot. It is also compatible with PCIe 3.0/4.0 x 4, x 8, and x 16 slots.


Optimal Cooling
MB987M2P-B_air_flow

EZConvert Ex MB987M2P-B uses an open-air design to keep your M.2 NVMe SSD cool. It has large ventilation cut out underneath the M.2 SSD for maximum airflow throughout the drive and offer optimal cooling efficiency.


MB987M2P-B_large_ventilation_cut_out

The large ventilation cut out underneath the M.2 SSD provides maximum airflow throughout the drive offers optimal cooling efficiency.



Compatible with M.2 SSD Heatsinks
MB987M2P-B_large_ventilation_cut_out

Many M.2 NVMe drives are already equipped with preinstalled heatsink straight out of the factory in today's market. MB987M2P-B is designed to accommodate most of the M.2 NVMe heatsinks on the market, whether they are original equipped or aftermarket.



Support Different System Heights
MB987M2P-B_pcie_slot_bracket

The PCIe slot bracket of the MB987M2P-B can be swapped between full and low profile for flexible system installation. If you have a need to customize the units by swapped an aftermarket low profile PCIe bracket (not included), go right on ahead --we’ve added the necessary screw hole spacing for this purpose.



Packed with Features
MB987M2P-B_led_indicators

The MB987M2P-B is equipped with drive activity LED indicator that shows the drive power and activity. The LED is automatically powered off when no drive is installed to save power.


MB987M2P-B_hdd_indicator_connector

The optional 2-pin drive activity signal output (cable not included) allows you to transfer the drive activity signal to the front panel of the computer to monitor the drive activity.



Key Features

Fits 1 x M.2 PCIe NVMe SSD with all drive length including 2230 (30mm), 2242 (42mm), 2260 (60mm), 2280 (80mm), and 22110 (110mm)
Use 1 x PCIe 3.0 x 4 interface, also supports installation into PCIe 3.0/4.0 x 4, x 8, and x 16 slots
Install into a single-width full-height expansion slot
Optional screw holes available for low profile PCIe bracket (not included)
Low profile design allows for multiple bays to be installed side-by-side in a modular design
Tool-less drive installation design for easy drive maintenance and system upgrading
Active Power Technology (APT) saves power by shutting the device down when no drive is installed
PCIe interface provides both power and data transfer, which ultimately reduce cable clutter
Optional drive activity signal output lets you transfer the drive activity signal to the computer case
Compatible with 2019+ Mac Pro PCIe expansion slots
Industry-leading 3-year warranty against all defects
Complimentary support from professionally trained US-based technical support agents



3 Years Warranty
모델명 :
MB987M2P-1B
색상 :
Black & Sliver
호환되는 드라이브 유형 :
1 x M.2 PCIe NVMe SSD (2230/2242/2260/2280/22110)
호환되는 드라이브 타입 :
NVMe
드라이브 수 :
1
지원되는 드라이브 규격 :
30mm – 110mm
드라이브 베이 :
1 x PCIe 3.0 or 4.0 x 4 / x 8 / x 16 확장슬롯
호스트 인터페이스 :
PCIe 3.0 x 4
입력전력 :
Via PCIe
전송 속도 :
최대 32Gbps 지원 (디스크 상황에 따라 조금씩 달라질 수 있음)
SSD 용량 지원 :
용량 제한 없음
드라이브 냉각 기능 (수동적) :
써멀패드 및 알루미늄 방열판
재질 :
메탈 및 일부 ABS 플라스틱
크기(너비x높이x깊이) :
162.8 x 22 x 122mm
무게(순 중량) :
125.2g
운송 총량 :
210.5g
LED로 드라이브 작업 상태 표시 :
드라이브 파워 온 : 녹색; 드라이브 접속 : 녹색 점등
패키지 구성 :
디바이스, 매뉴얼, 써멀패드
M.2 커넥터 사용 횟수 :
5,000
습도 :
5%~65% RH
작동 온도 :
0°C to 60°C (32°F to 140°F)
스토리지 온도 :
-35°C to 70°C (-31°F to 158°F)
규정준수 :
CE, RoHS, REACH
A/S보증기간 :
3 년

Documents

FAQ 질문과 답변

Q: 전원이 켜져 있는 상태에서 NVMe 드라이브를 디바이스에 다시 삽입한 후부터 NVMe 드라이브가 시스템에 표시되지 않습니다.



A: 시스템이 켜져 있는 동안 핫 플러그 기능을 지원하는 시스템의 경우 시스템이 드라이브를 인식하려면 각 드라이브 삽입 및 제거 사이클을 수동으로 업데이트해야 합니다.



수동 새로 고침을 수행한 후 드라이브를 감지할 수 없는 경우 시스템에서 핫 플러그 기능을 지원하지 않을 수 있습니다. 마더보드/추가 기능 카드 제조업체에 문의하여 NVMe 핫 플러그 기능을 지원하는지 확인하는 것이 좋습니다.



Windows 10 / Windows 8 – 검색 창에 장치 관리자(Device Manager)를 입력하고 메뉴창을 연 다음 마우스 오른쪽 버튼으로 디스크 드라이브를 선택하고 하드웨어 변경 사항 검색(Scan for Hardware Changes)이라는 옵션을 클릭하시면 됩니다.



Windows 7 – 바탕 화면의 컴퓨터 아이콘을 마우스 오른쪽 버튼으로 누르고 속성(Properties)을 선택한 다음 장치 관리자(Device Manager)를 누르고 디스크 드라이브를 마우스 오른쪽 버튼으로 누른 다음 하드웨어 변경 사항 검색(Scan for Hardware Changes)이라는 옵션을 클릭하시면 됩니다.



Image result for disk drive scan for hardware changes


Q: ICY DOCK NVMe 엔클로저가 PCIe 4.0을 지원하는가?
A: 예, 모든 ICY DOCK NVMe 엔클로저는 PCIe 4.0 표준을 지원합니다. 그러나 PCIe 3.0 디바이스를 PCIe 4.0 호스트에 연결할 때는 대역폭이 PCIe 3.0으로 제한됩니다. PCIe 4.0 엔클로저는 지속적으로 개발 중에 있으므로 최신 제품 업데이트 정보를 원하시면 ICY DOCK Newsletter 에 등록하시기 바랍니다.

Q: M.2 SSD를 드라이브 트레이에 넣은 후 드라이브 트레이의 뚜껑을 닫는 데 어려움이 있으며 드라이브 엔클로저까지 드라이브 트레이를 삽입할 수 없습니다.

A: M.2 SSD는 반드시 조절 가능한 M.2 락커로 잠급니다. M.2 잠금 장치가 완전히 고정되지 않으면 트레이 리드가 제대로 닫히지 않습니다. M.2 로커를 고정하거나 커버를 닫는 데 어려움이 있을 경우, 사용하는 M.2 SSD가 전체 높이가 3.8mm를 초과하지 않는 각 측면의 1.5mm 미만의 표준 M.2 SSD 두께를 따르지 않을 수 있습니다. M.2 SSD를 비표준 두께로 사용하면 M.2 락커와 트레이 리드에 부적절한 장력이 발생하여 M.2 커넥터가 잘못 정렬됩니다. 드라이브 트레이를 인클로저에 삽입하는 데 문제가 있는 경우 즉시 작동을 중지하고 드라이브 두께를 점검하여 표준 M.2 SSD 두께(각 측면 1.5mm 미만, 총 높이 3.8mm 미만)를 준수하는지 확인하세요.

Metal heat dissipation sticker



메모: 일부 M.2 SSD는 금속 열 분산 스티커를 사용하여 각 측면의 두께가 1.5mm보다 커집니다. 스티커를 떼면 문제가 해결되지만 SSD를 사용에 따른 모든 리스크 사용자가 부담합니다 (SSD 보증이 무효화될 수 있음).



ICY DOCK 인클로저는 두께가 표준인 M.2 SSD와 호환되도록 설계됐다. 구입하기 전에 드라이브 두께를 확인하는 것이 좋습니다. 자세한 내용은 아래의 호환되지 않는 M.2 SSD 목록을 참조하세요.



ICY DOCK 인클로저와 호환되지 않는 M.2 NVMe SSD:




ICY DOCK 인클로저와 호환되지 않는 M.2 SATA SSD:




문제가 지속되면 tech@icydock.com으로 연락해주시기 바랍니다. 문제를 최대한 빨리 해결할 수 있도록 대응드립니다.

호환/불호환 M.2 SSD 리스트를 원하시면 here 를 클릭하십시오.
