ToughArmor MB720MK-B V2 <span style="color: #FFFFFF ;opacity:0 ">ToughArmorMB720</span>

이미지 다운로드
U.2/M.2 SSD 하드랙/변환 가이드/어댑터/외장 케이스
Coming Soon!
주의: 03/17/2022 - MB720MK-B V2는 NVMe 호스트 카드와만 호환되도록 설계되었습니다. 따라서 회로 기판의 설계 차이로 인해 최근에 도입된 트라이 모드 (Tri-mode) NVMe/SAS/SATA 호스트 카드는 MB720MK-B V2와 호환되지 않습니다. 인클로저를 구입했으며 Tri-mode 카드 연결 문제가 발생한 경우 tech@icydock.com 으로 연락하여 추가 지원을 요청하십시오.

관련 제품:

mb720m2k-bmb699vp-b_v2 mb699vp-b

WHY ToughArmor? TOUGHARMOR LINEUP ACCESSORIES
M.2 NVMe SSD Compatibility Chart

MB720MK-B_V2-banner

ToughArmor MB720MK-B V2 하드랙은 5.25인치 광학 드라이브 베이를 위한 견고한 이동식 4x M.2 PCIe 4.0 NVMe SSD 인클로저 설계이며 OCuLink (SFF-8612) 인터페이스를 통해 최대 64Gbp/s의 데이터 전송 속도를 지원합니다. 공구 없이 조절 가능한 M.2 드라이브 락커가 장착된 이동식 드라이브 트레이를 사용하여 M.2 NVMe SSD를 설치 또는 제거하는 과정을 단순화하여 컴퓨터 케이스를 열거나 드라이브 장착 나사를 다루지 않고도 언제든지 드라이브를 쉽게 교체할 수 있습니다. 최고의 냉각 성능을 위해 MB720MK-B V2는 고속 PCIe 4.0 SSD에 의해 발생하는 열을 제거하기 위해 후면에 듀얼 냉각 팬이 장착되어 있습니다. 또한 각 드라이브 트레이에는 SSD의 최적 온도를 보장하기 위해 초대형 히트싱크 리드와 열 패드가 함께 제공됩니다. ICY DOCK의 가장 단단한 라인의 일부인 MB720MK-B V2는 금속 배럴 키 잠금 장치가 있는 풀 메탈 구조로 제작되어 최강의 보호를 제공합니다.




탁월한 PCIe 4.0 성능
MB720MK-B_V2-PCIe_4_0_speed

PCIe 4.0 NVMe SSD의 잠재력을 최대한 활용하기 위해 각 드라이브 베이는 전용 OCuLink (SFF-8612) 커넥터를 사용하여 PCIe 3.0보다 2배, SATA 표준보다 10배 빠른 64Gb/s의 대역폭 속도를 제공합니다. 이것은 주행, 모바일 자동화, 실시간 예측, 필름 편집 및 군사 컴퓨팅과 같은 데이터 집약적인 애플리케이션에 이상적인 솔루션입니다.



이동식 드라이브 트레이 설계
MB720MK-B_V2-removable_drive

일반적인 M.2 SSD는 마더보드 또는 어댑터 카드에 설치되어 있으며, 이 마더보드 또는 어댑터 카드는 종종 작은 나사로 고정되어 있으며 드라이브에 액세스하기 위해 컴퓨터 케이스를 열어야 합니다. ToughArmor MB720MK-B V2를 사용하면 M.2 NVMe SSD가 컴퓨터 시스템의 5.25인치 광학 베이로 제공되어 케이스를 열지 않고도 드라이브를 교체할 수 있으므로 드라이브 유지보수가 더욱 효율적이고 간단해집니다.



최첨단 M.2 드라이브 장착 솔루션
MB720MK-B_V2-installation

드라이브를 설치하려면 M.2 PCIe NVMe SSD를 드라이브 트레이에 놓고 M.2 드라이브 잠금 장치를 올바른 드라이브 길이로 조정하기만 하면 됩니다. 공구 또는 나사는 필요하지 않습니다.




모든 m2 SSD 길이 지원
MB720MK-B_V2-drive-compatibility

2230 (30mm), 2242 (42mm), 2260 (60mm), 2280 (80mm) 등 각종 M.2 PCIe NVMe SSD 규격은 물론 제품의 조절 가능한 M.2 슬라이더가 최장형 사이즈인 22110 (110mm)도 지원합니다.



EMI 전자기 방해기술
MB720MK-B_V2-EMI_grounding_technology

적절한 접지 없이 드라이브를 교환하면 정적 충격으로 인해 하드웨어가 손상될 수 있으므로 M.2 SSD를 접지하는 것은 필수적입니다. 당사의 혁신적인 EMI 접지 기술을 사용하면 드라이브가 M.2 조정식 잠금 장치에 클립이 들어오면 트레이, 하우징 및 컴퓨터 시스템에서 지속적으로 접지된 상태로 유지되어 드라이브를 정전기로부터 보호하고 스와핑 중에 안전하게 보호할 수 있습니다.


ToughArmor 시리즈의 보호력
MB720MK-B_V2-full_metal

제품을 수년 동안 사용하더라도 사용자들이 안심할 수 있도록 저희가 노력하고 있습니다. 강한 중금속 구조로 만들어진 ToughArmor MB720M2K-B는 악조건에서도 대응할 수 있습니다. 불가연성의 풀 메탈 구조로 가연성 환경에서 쓰이는 산업설비와 잘 매치될 수 있습니다. 뛰어난 빌드 품질은 군사 및 법집행 산업, 차내 컴퓨터 등 다양한 엔터프라이즈 시스템과 임베디드 컨트롤, 공장 자동화 시스템 등 제조 여건에 적합합니다.



냉각 성능 극대화
MB720MK-B_V2-thermal_pads

M.2 NVMe SSD가 고온 생성으로 악명이 높기 때문에 드라이브의 성능 저하를 방지하기 위해서는 항상 작동 온도가 유지되어야 합니다. 각 드라이브 트레이에는 초대형 고효율 알루미늄 히트싱크 리드 및 열 패드가 장착되어 있습니다.


MB720MK-B_V2-air_flow

듀얼 40mm 냉각 팬과 함께 작동하면 열은 전체 인클로저에 걸쳐 지능형 환기 구멍을 통해 더욱 분산됩니다.


MB720MK-B_V2-fan_controls

각 쿨링팬은 High, Low, 그리고 Off 세 가지 풍속 설정이 있습니다. 사용자는 수동으로 냉각 옵션을 선택할 수 있으며 전부하 상황에서도 장치는 최적 온도를 유지할 수 있습니다.



기능
MB720MK-B_V2-led_indicator

제품 앞면에 내장된 LED 조명이 있어 디바이스의 드라이브가 자동하는지 표시해줍니다. APT (Active Power Technology)기능으로 드라이브를 삽입하면 즉시 LED 불이 켜집니다.

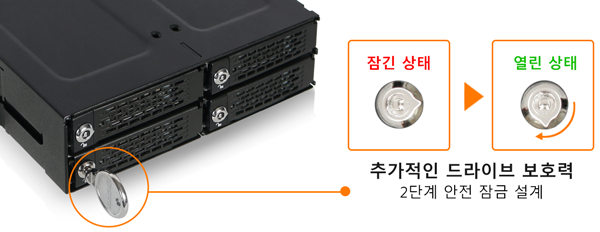

MB720MK-B_V2-key_lock

추가적인 물리적 보안 계층을 위해 포함된 키 잠금 장치를 사용하여 원치 않는 액세스로부터 보호하고 군용 시스템 및 차내 PC와 같은 거친 환경에서 드라이브를 보호할 수 있습니다.


MB720MK-B_V2-drive_id_plug

사용자들이 각 베이에 어느 디바이스를 넣었는지 더 편하게 기억하기 위해서 저희는 제품과 함께 ID Plug를 제공합니다. 어떤 베이에 레이드 (RAID) 기능을 설치하거나 특정 파일을 저장했는지를 절대 잊어버리지 않습니다. 사용습관에 맞게 번호가 표시된 플러그를 자유롭게 뽑고 다시 분배하거나 제거할 수 있어 항상 장치를 깔끔하게 유지할 수 있습니다.


MB720MK-B_V2-locking-latch

ToughArmor MB720M2K-B V2는 잠금클립이 배치된 15Pin SATA 케이블을 지원합니다(본 제품 케이블이 불포함). 장치 뒷면에 케이블을 연결하여 장착하면 전원 케이블이 쉽게 분리될 걱정을 할 필요가 없습니다.


액세서리

호환되는 드라이브 트레이 (캐디)


주요 특징

4x M.2 NVMe SSD 맞춤 : 30mm (2230), 42mm (2242), 60mm (2260), 80mm (2280) 및 110mm (22110)
표준 외장형 5.25” 장치 공간에 설치 가능
4x OCuLink (SFF-8612) 연결 사용 (NVMe 호스트 필요, Tri-mode를 지원하지 않음)
드라이브 베이당 최대 64Gb/s의 전송 속도로 PCIe 4.0 사양 지원
조절 가능한 M.2 슬라이더, 모든 길이 고정 가능
간편한 드라이브 유지 관리를 위한 탈착식 도구 없는 드라이브 설치 설계
견고한 풀 메탈 구조, 불연성 조건에 맞춤
최대의 고성능 알루미늄 압출 방열패드, 써멀패드 및 통풍구가 있어 방열 기능 있음
보안잠금 및 2 단식 설계로 하드 드라이브 보호하기
Eagle-hook 트레이 래치는 드라이브 트레이를 인클로저 내부에 단단히 고정
안티-EMI 기술로 하드 드라이브 전자기 방해 보호
3년 A/S 보증기간



3 Years Warranty
모델명 :
MB720MK-B V2 (PCIe 4.0)
색상 :
Black
호환되는 드라이브 유형 :
4x M.2 SSD (2230~22110)
호환되는 드라이브 타입 :
NVMe PCIe Gen 4x4
드라이브 수 :
4
지원되 드라이브 길이 :
30mm ~ 110mm
드라이브 베이 :
1x 5.25" 반 높이 베이
호스트 인터페이스 :
4x OCuLink (SFF-8612), SFF-9402 Rev 1.1에 정의된 핀아웃 (Tri-mode를 지원하지 않음)
입력전력 :
2x 15pin SATA 전원 커넥터
전송 속도 :
최대 64Gbps (디스크 사용에 따라 조금씩 달라질 수 있음)
SSD 용량 지원 :
용량 제한 없음
드라이브 냉각 기능 (능동적) :
2x 40*40*20mm 팬
재질 :
메탈
드라이브 보안 :
2 단식 열쇠 잠금 설계
Hot-Plug 지원:
Yes (호스트가 핫 플러그 기능을 지원해야 함)
크기(너비 x 높이 x 깊이) :
146.0 x 41.3 x 182.0mm
무게(순 중량) :
1352.2g
운송 총량 :
238g
LED로 드라이브 작업 상태 표시 :
드라이브 파워 온: 녹색; SSD 접속: 녹색 점등
패키지 구성 :
디바이스, 매뉴얼, 드라이 ID plugs, 나사, 열쇠
M.2 커넥터 사용 횟수 :
5,000
습도 :
5%~65% RH
작동 온도 :
0°C to 60°C (32°F to 140°F)
스토리지 온도 :
-35°C to 70°C (-31°F to 158°F)
규정준수 :
CE, RoHS, REACH
A/S 보증기간 :
3 년

Documents






FAQ 질문 및 답변
Q: MB720MK-B V2와 잘 맞는 애드온 카드를 추천해 주시겠습니까?

A: 아래는 MB720MK-B V2와 호환되는 애드온 카드 리스트입니다. 최적의 호환성을 위해 정품 케이블 사용을 적극 추천합니다.



Brand
브랜드

Add-on Cards / Motherboards
애드온 카드 / 메인보드
Compatible Cables
케이블 모델 번호
HighPoint SSD7580 A   Slimline SAS 8-Lane to 2 x OCulink 4-Lane Connector Cable
(SFF-8654 8i to 2 x SFF-8611 4i)
핀아웃 다이어그램 다운로드

호환성 검토를 요청하려면 호환성 체크
클릭하시고 사용하고자 하는 케이블의
핀아웃 다이어그램을 보내 주십시오.

호환 케이블 정보 보기:
Serial Cable SLSP-8X-11X2-0.5M
Serial Cable SLSP-8X-11X2-1M
Micro SATA Cables MIC74-8401
Supermicro CBL-SAST-0816
HighPoint 8654-8611-205

주의 : 호환되지 않는 케이블
Broadcom 05-60001-00


비고 : 위에 나열된 웹 사이트는 ICY DOCK과 제휴되어 있지 않으며 ICY DOCK의 제품 및 서비스에 대해서만 책임집니다.
Supermicro X12SPM-TF
(Motherboard)
AOC-SLG4-4E4T
Micro SATA
Cables
SLM-1775-M2
(M.2 to SlimSAS)
  Slimline SAS 4-Lane to OCulink 4-Lane Connector Cable
(SFF-8654 4i to SFF-8611 4i)
핀아웃 다이어그램 다운로드

호환성 검토를 요청하려면 호환성 체크
클릭하시고 사용하고자 하는 케이블의
핀아웃 다이어그램을 보내 주십시오.

호환 케이블 정보 보기:
Micro SATA Cables RML42-0503

비고 : 위에 나열된 웹 사이트는 ICY DOCK과 제휴되어 있지 않으며 ICY DOCK의 제품 및 서비스에 대해서만 책임집니다.



NVMe 인클로저를 인증하기 위해 저희는 애드온 카드 제조업체와 지속적으로 검토하고 있으며 호환 가능한 카드 목록에 추가 및 업데이트할 예정입니다.


here 를 클릭하여 호환되는 애드온 카드/케이블을 공유할 수 있습니다. 목록에 없는 애드온 카드의 호환성을 확인하려면 here 연락하여 문의하시기 바랍니다.


Q: 전원이 켜져 있는 상태에서 NVMe 드라이브를 디바이스에 다시 삽입한 후부터 NVMe 드라이브가 시스템에 표시되지 않습니다.

A: 시스템이 켜져 있는 동안 핫 플러그 기능을 지원하는 시스템의 경우 시스템이 드라이브를 인식하려면 각 드라이브 삽입 및 제거 사이클을 수동으로 업데이트해야 합니다.



수동 새로 고침을 수행한 후 드라이브를 감지할 수 없는 경우 시스템에서 핫 플러그 기능을 지원하지 않을 수 있습니다. 마더보드/추가 기능 카드 제조업체에 문의하여 NVMe 핫 플러그 기능을 지원하는지 확인하는 것이 좋습니다.



Windows 10 / Windows 8 – 검색 창에 장치 관리자(Device Manager)를 입력하고 메뉴창을 연 다음 마우스 오른쪽 버튼으로 디스크 드라이브를 선택하고 하드웨어 변경 사항 검색(Scan for Hardware Changes)이라는 옵션을 클릭하시면 됩니다.



Windows 7 – 바탕 화면의 컴퓨터 아이콘을 마우스 오른쪽 버튼으로 누르고 속성(Properties)을 선택한 다음 장치 관리자(Device Manager)를 누르고 디스크 드라이브를 마우스 오른쪽 버튼으로 누른 다음 하드웨어 변경 사항 검색(Scan for Hardware Changes)이라는 옵션을 클릭하시면 됩니다.



Image result for disk drive scan for hardware changes




Q: 장치의 장착 나사가 너무 짧아 시스템에 고정할 수 없는 것 같은데 어떻게 해야 할까?
A: MB720M2K-B V2 제품과 함께 포함된 M3*2.5L 나사는 0.8~1mm 두께의 컴퓨터 케이스의 금속 시트와 잘 맞습니다. 5.25" 베이의 경우에는 장치를 정확히 중심에 배치하여 양쪽의 나사를 완전히 조였는지 확인하시기 바랍니다. 드라이브 베이를 고정하는 데 문제가 있으면 tech@icyock.com 으로 연락하여 교체 나사를 요청하십시오.

Q: 장치에 부착된 냉각 팬을 교체할 수 있습니까? 그렇게 하면 품질 보증이 무효가 되나요?

A: 우리가 사용하는 냉각 팬은 드라이브 엔클로저와 함께 철저하게 테스트하여 올바르게 작동되고 팬 속도 제어 (선택한 모델용)를 통과했습니다. 따라서, 우리는 고객들이 최적의 체험 결과를 얻기 위해 포함된 팬를 사용하는 것을 제안드립니다. 그러나 제공한 팬이 모든 용도에 적합하지 않을 수도 있다는 것을 알고 있으므로 서드 파티 팬을 사용하더라도 보증서비스를 접수해드립니다. 다만 서드 파티 팬이 장치에 전기적 손상을 일으킬 경우는 보증이 무효가 될 수 있습니다.


Q: 타사의 냉각 팬을 구입하기 전에 어떤 사양을 확인해야 하나요?

A: 아래는 MB720M2K-B V2의 요건이 맞으며 호환 가능한 팬 모델 정보입니다.



팬 규격 (LxWxH) 40 x 40 x 10mm 40 x 40 x 20mm
연결 타입 3 핀 웨이퍼
정격 전압 (VDC) 12V DC
정격부하전류 (A) < 0.12A (127mA)
나사 타입 Phillips Flat Head - M3 x 15mm -
스틸 (제공드린 팬과 함께 포함됨)
Phillips Flat Head - M3 x 25mm –
스틸 (포함되지 않아 있음)



호환 가능한 팬 모델



(테스트를 진행하지 않았으므로 사용에 따른 모든 리스크 사용자가 부담함)



Noctua
녹투아
NF-A4x10 FLX NF-A4x20 FLX
Sunon
순온
MF40101VX-
1000U-A99
MF40101V1-
1000U-A99
MF40101V2-
1000U-A99
HA40101V4-
1000U-A99
EE40101S1-
1000U-999
EE40101S2-
-999
EF40101BX-
1000U-A99
EF40101B1-
1000U-A99
EF40101B2-
1000U-A99
EE40201SX-
1000U-999
EE40201S1-
1000U-999
EE40201S2-
1000U-999
EE40201S3-
1000U-999
EF40201BX-
000U-A99
EF40201B1-
000U-A99
EF40201B2-
000U-A99
EF40201B3-
000U-A99
MF40201VX-
1000U-A99
MF40201V1-
1000U-A99
MF40201V2-
1000U-A99
MF40201V3-
1000U-A99
HA40201V4-
1000U-A99

Sanyo Denki
산요덴키
109P0412H901 109P0412M901 9GA0412P6F001 109P0412H601
109P0412F601 109P0412M601 9WP0412H6001




Q: M.2 SSD를 드라이브 트레이에 넣은 후 드라이브 트레이의 뚜껑을 닫는 데 어려움이 있으며 드라이브 엔클로저까지 드라이브 트레이를 삽입할 수 없습니다.

A: M.2 SSD는 반드시 조절 가능한 M.2 락커로 잠급니다. M.2 잠금 장치가 완전히 고정되지 않으면 트레이 리드가 제대로 닫히지 않습니다. M.2 로커를 고정하거나 커버를 닫는 데 어려움이 있을 경우, 사용하는 M.2 SSD가 전체 높이가 3.8mm를 초과하지 않는 각 측면의 1.5mm 미만의 표준 M.2 SSD 두께를 따르지 않을 수 있습니다. M.2 SSD를 비표준 두께로 사용하면 M.2 락커와 트레이 리드에 부적절한 장력이 발생하여 M.2 커넥터가 잘못 정렬됩니다. 드라이브 트레이를 인클로저에 삽입하는 데 문제가 있는 경우 즉시 작동을 중지하고 드라이브 두께를 점검하여 표준 M.2 SSD 두께 (각 측면 1.5mm 미만, 총 높이 3.8mm 미만)를 준수하는지 확인하세요.

Metal heat dissipation sticker



메모: 일부 M.2 SSD는 금속 열 분산 스티커를 사용하여 각 측면의 두께가 1.5mm보다 커집니다. 스티커를 떼면 문제가 해결되지만 SSD를 사용에 따른 모든 리스크 사용자가 부담합니다 (SSD 보증이 무효화될 수 있음)



ICY DOCK 인클로저는 두께가 표준인 M.2 SSD와 호환되도록 설계됐다. 구입하기 전에 드라이브 두께를 확인하는 것이 좋습니다. 자세한 내용은 아래의 호환되지 않는 M.2 SSD 목록을 참조하세요.



ICY DOCK 인클로저와 호환되지 않는 M.2 NVMe SSD:




ICY DOCK 인클로저와 호환되지 않는 M.2 SATA SSD:




문제가 지속되면 tech@icydock.com 으로 연락해주시기 바랍니다. 문제를 최대한 빨리 해결할 수 있도록 대응드립니다.

호환/불호환 M.2 SSD 리스트를 원하시면 here 클릭하십시오.
