| MB699 시리즈중에 어떤 아이템이 귀사에게 적합합니까? | |||
| 모델명 | MB699VP-B | MB699VP-B V2 | MB699VP-B V3 |
| 쿨러 | 2x 냉각 팬 (40 x 40 x 10mm) |
2x 냉각 팬 (40 x 40 x 20mm) | |
| 팬 속도 | 4,800 RPM | 8,000 RPM | |
| 커넥터 | 4 x MiniSAS HD 4i (SFF-8643) |
4 x OCuLink 4i (SFF-8612) | |
| 정의된 핀아웃 | 레거시 | SFF-9402 Rev 1.1 | SFF-9402 Rev 1.1 (Tri-mode HBA/RAID 어댑터와 호환) |
| 제품 크기 (L x W x H) |
140.3 x 146 x 41.3mm | 150.3 x 146 x 41.3mm | |
| 무게(순 중량) | 854.2g | 911.2g | |
| 운송 총량 | 935.2g | 945.7g | |
| 적합 | NVMe HBA/RAID 어댑터에 적합 Legacy 핀아웃 |
NVMe HBA/RAID 어댑터에 적합 SFF-9402 핀아웃 |
Tri-mode HBA/RAID 어댑터에 적합 SFF-9402 핀아웃 |
| ToughArmor MB699VK-B V3에 사용 가능한 인증 | |
| TAA | 무역 협정법 준수 |
| UL | 안전 표준 인증 |
| UL94 | 플라스틱 소재의 인화성 |
| FCC | 연방통신위원회 규정 준수 |
| 폭넓은 온도 | MIL-STD-810H - 방법 501.7 & 502.7 |

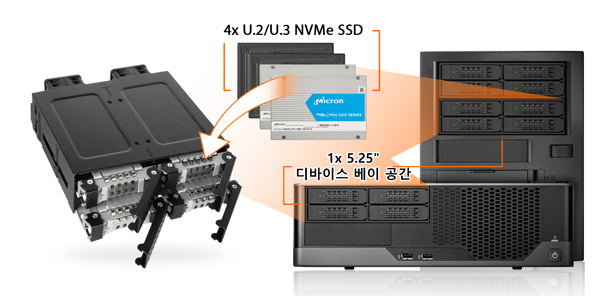

| • | 4x 2.5” PCIe NVMe U.2/U.3 SSD 지원 (높이 15mm까지) |
| • | 표준 외부 5.25" 광학식 디스크 공간 적용 |
| • | 4x OCuLink (SFF-8612)를 사용하여 SFF-9402 Rev 1.1에 정의된 핀아웃 연결 |
| • | 드라이브 베이당 최대 64Gb/s의 전송 속도로 PCIe 4.0 사양 지원 |
| • | Tri-Mode 컨트롤러 PCIe/NVMe 핀아웃 지원 (Broadcom, Areca 등) |
| • | 불연성 요구 사항을 충족하는 견고한 풀 메탈 인클로저 |
| • | 손쉬운 유지보수를 위한 탈착식 트레이 시스템 |
| • | 3단식 팬 속도 (High, Low, Off) 설정을 지원하는 이중 고성능 40x20mm 냉각 팬 제공 |
| • | Eagle-hook 트레이 래치는 드라이브 트레이를 인클로저 내부에 안전하게 고정 |
| • | 안전한 연결을 위해 잠금 래치 설계가 적용된 SATA 15핀 및 OCuLink 케이블을 지원 |
| • | 안티-EMI 기술로 하드 드라이브 전자기 방해 보호 |

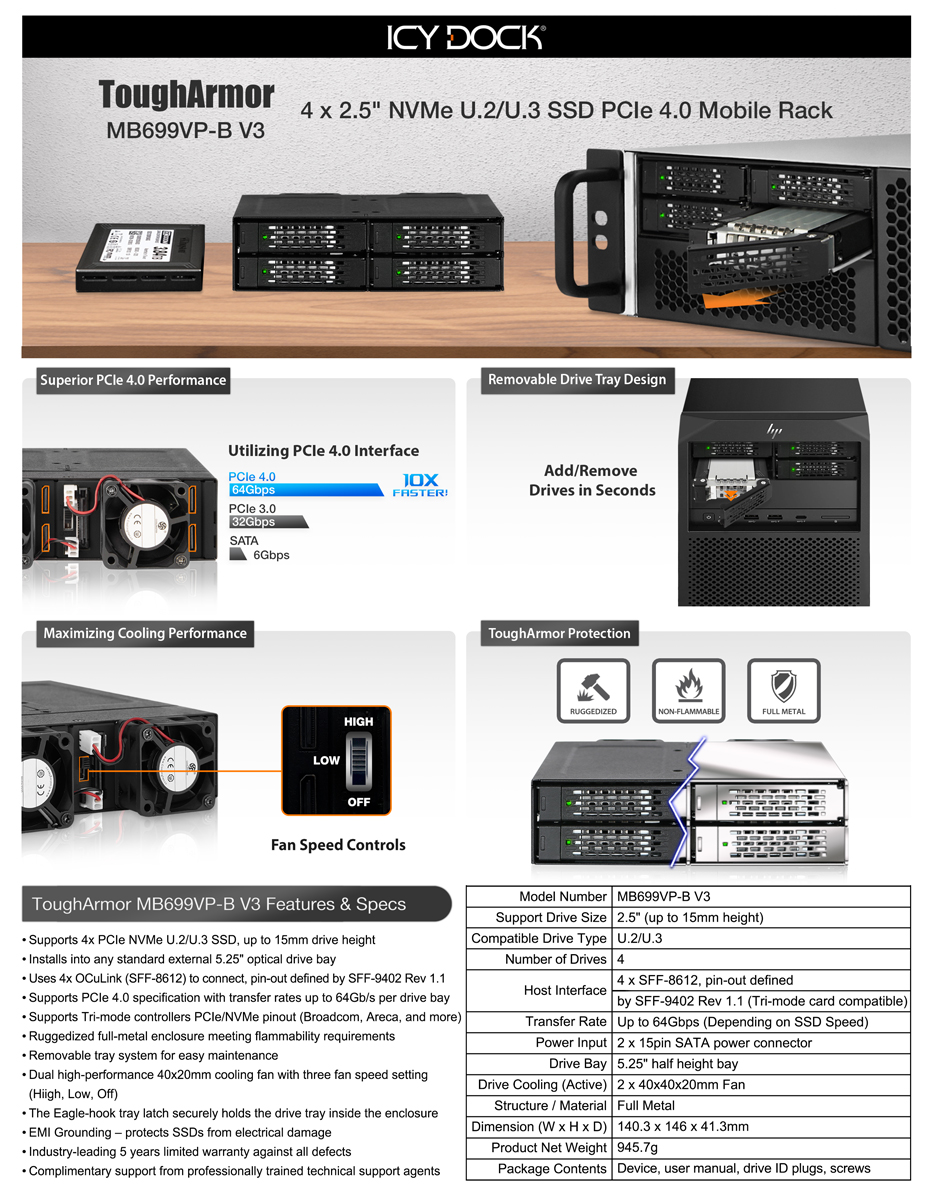

| 모델명： | MB699VP-B V3 |
| 색상： | Black |
| 호환되는 드라이브 유형： | 2.5" (최대 15mm 높이) |
| 호환되는 드라이브 타입： | U.2/U.3 |
| 드라이브 수： | 4 |
| 드라이브 베이： | 5.25" 반 높이 베이 |
| 호스트 인터페이스： | 4x SFF-8612, SFF-9402 Rev 1.1에 정의된 핀아웃 (Tri-mode 카드와 호환 가능) |
| 입력전력： | 2x 15pin SATA 전원 커넥터 |
| 전송 속도： | 최대 64Gbps (SSD 사용에 따라 조금씩 달라질 수 있음) |
| SSD 용량 지원： | 용량 제한 없음 |
| 드라이브 냉각 기능： | 2x 40x40x20mm 쿨링 팬 |
| 재질： | 풀 메탈 |
| Hot Plug： | 지원 |
| 크기 (깊이x 너비x 높이)： | 140.3 x 146 x 41.3mm |
| 무게 (순 중량)： | 911.2g |
| 운송 총량： | 945.7g |
| LED로 드라이브 작업 상태 표시： | 드라이브 파워 온: 녹색 SSD 접속: 녹색 점등 |
| 패키지 구성： | 디바이스, 매뉴얼, 드라이브 ID 플러그, 나사 |
| U.2 커넥터 사용 횟수： | 10,000 |
| 습도： | 5%~65% RH |
| 작동 온도： | 0°C to 60°C (32°F to 140°F) |
| 스토리지 온도： | -35°C to 70°C (-31°F to 158°F) |
| 규정준수： | CE, RoHS, REACH |
| A/S 보증기간： | 3년 |
호환되는 드라이브 트레이 (케디):
호환되는 드라이브 케이블:
관련 제품:
사양별로 관련 제품 시리즈:
ToughArmor 라인업:
퀵 링크:
Q: MB699VP-B V3와 잘 맞는 애드온 카드를 추천해 주시겠습니까?
A: MB699VP-B V3와의 호환성을 보장하려면 PCIe 16배속 또는 8배속 슬롯을 사용할 때 애드온 카드 또는 마더보드의 BIOS/UEFI가 PCIe 분할을 지원하는지 확인하십시오. PCIe 16x 슬롯의 경우 x4, x4, x4, x4 또한 PCIe 8x 슬롯의 경우 x4, x4 구성으로 BIOS/UEFI에서 PCIe 스플리터를 설정합니다.
아래 아이콘을 클릭하여 PCIe 분기 모드를 지원하는 마더보드 또는 애드온 카드의 호환성을 확인하시기 바랍니다. 최상의 호환성을 위해 마더보드나 애드온 카드 제조사에서 권장하거나 제조한 케이블을 사용할 것을 적극 추천합니다.
NVMe 인클로저를 인증하기 위해 저희는 애드온 카드 제조업체와 지속적으로 검토하고 있으며 호환 가능한 카드 목록에 추가 및 업데이트할 예정입니다.
here 를 클릭하여 호환되는 애드온 카드/케이블을 공유할 수 있습니다. 목록에 없는 애드온 카드의 호환성을 확인하려면 here 연락하여 문의하시기 바랍니다.
Q: 제품 설명서의 지침에 따라 하드 드라이브 및 장치 설치를 완료했지만 시스템에서 여전히 드라이브를 감지할 수 없습니다. 이 문제를 해결하려면 어떻게 해야 하나요?
A: 먼저 하드웨어의 호환성을 확인하고 드라이브, 드라이브 인클로저, 케이블 및 호스트 인터페이스가 호환되는지 확인하세요. 드라이브를 호스트에 직접 연결하여 시스템에서 드라이브를 감지할 수 있는지 확인합니다. 그래도 드라이브를 감지하지 못하면 드라이브 인클로저에 문제가 있을 수 있습니다. 드라이브 인클로저를 다른 드라이브, 케이블 또는 시스템과 연결하여 문제가 해결되는지 확인할 수도 있습니다. 그래도 시스템에서 감지되지 않는다면 다음과 같은 몇 가지 문제가 있을 수 있습니다.
| • | 시스템의 PCIe 레인이 부족 : 드라이브 인클로저를 마더보드에 연결하든 애드온 카드에 연결하든 사용 가능한 PCIe 레인의 수가 제한되어 있다는 점에 유의해야 합니다. 여기에는 CPU 및 칩셋이 제공하는 레인 수와 할당 방법을 이해하는 것이 포함됩니다. 그렇지 않으면 전송 속도가 느려지거나 연결이 불안정해지거나 심지어 드라이브를 감지하지 못할 수도 있습니다. |
| • | 호환되지 않는 인터페이스 프로토콜 : 마더보드 또는 애드온 카드의 mini-SAS HD, OCuLink 또는 SlimSAS 인터페이스가 NVMe를 지원할 수 있는지 확인하는 것이 중요합니다. |
| • | 호환되지 않는 인터페이스 핀아웃 표준 : 드라이브 인클로저를 마더보드 또는 애드온 카드의 Mini-SAS HD, OCuLink 또는 SlimSAS 포트에 연결하기 전에 해당 포트가 퓨어스토리지 드라이브 인클로저의 포트와 동일한 핀아웃 표준을 사용하는지 확인하시기 바랍니다. 드라이브 인클로저의 핀아웃 표준을 확인하려면 제품 페이지의 사양 표를 참조하여 핀아웃 표준이 레거시 또는 SFF-9402 1.1인지 여부를 확인할 수 있습니다. |
| • | 연결 케이블의 길이가 너무 긴 경우 : 최적의 성능을 보장하려면 50cm 이하의 연결 케이블을 사용하는 것이 좋습니다. 더 긴 케이블을 사용하면 신호 손실이 과도하게 발생하여 전송 속도가 느려지거나 연결이 불안정해지거나 심지어 드라이브를 감지하지 못할 수 있습니다. 또한 잠재적인 호환성 문제를 방지하기 위해 장치와 호스트 모두에 동일한 인터페이스 커넥터를 사용하는 것이 좋습니다. |
Q: 전원이 켜져 있는 상태에서 NVMe 드라이브를 디바이스에 다시 삽입한 후부터 NVMe 드라이브가 시스템에 표시되지 않습니다.
A: 시스템이 켜져 있는 동안 핫 플러그 기능을 지원하는 시스템의 경우 시스템이 드라이브를 인식하려면 각 드라이브 삽입 및 제거 사이클을 수동으로 업데이트해야 합니다.
수동 새로 고침을 수행한 후 드라이브를 감지할 수 없는 경우 시스템에서 핫 플러그 기능을 지원하지 않을 수 있습니다. 마더보드/추가 기능 카드 제조업체에 문의하여 NVMe 핫 플러그 기능을 지원하는지 확인하는 것이 좋습니다.
Windows 11 / Windows 10 / Windows 8 – 검색 창에 장치 관리자(Device Manager)를 입력하고 메뉴창을 연 다음 마우스 오른쪽 버튼으로 디스크 드라이브를 선택하고 하드웨어 변경 사항 검색(Scan for Hardware Changes)이라는 옵션을 클릭하시면 됩니다.
Windows 7 – 바탕 화면의 컴퓨터 아이콘을 마우스 오른쪽 버튼으로 누르고 속성(Properties)을 선택한 다음 장치 관리자(Device Manager)를 누르고 디스크 드라이브를 마우스 오른쪽 버튼으로 누른 다음 하드웨어 변경 사항 검색(Scan for Hardware Changes)이라는 옵션을 클릭하시면 됩니다.
Q: 장치의 장착 나사가 너무 짧아 시스템에 고정할 수 없는 것 같은데 어떻게 해야 할까?
A: 두꺼운 금속 시트가 있는 컴퓨터 케이스의 경우 포함된 장착 나사 (M3*2.5L)가 장치를 완전히 고정하지 못할 수 있습니다. 더 긴 나사 (M3*4L)를 사용하여 장치를 고정하거나 tech@icydock.com 으로 연락하여 교체 나사를 요청하십시오.
Q: 장치에 부착된 냉각 팬을 교체할 수 있습니까? 그렇게 하면 품질 보증이 무효가 되나요?
A: 우리가 사용하는 냉각 팬은 드라이브 엔클로저와 함께 철저하게 테스트하여 올바르게 작동되고 팬 속도 제어 (선택한 모델용)를 통과했습니다. 따라서, 우리는 고객들이 최적의 체험 결과를 얻기 위해 포함된 팬를 사용하는 것을 제안드립니다. 그러나 제공한 팬이 모든 용도에 적합하지 않을 수도 있다는 것을 알고 있으므로 서드 파티 팬을 사용하더라도 보증서비스를 접수해드립니다. 단만 서드 파티 팬이 장치에 전기적 손상을 일으킬 경우는 보증이 무효가 될 수 있습니다.
Q: 타사의 냉각 팬을 구입하기 전에 어떤 사양을 확인해야 하는가?
A: 아래는 MB699VP-B V3의 요건을 맞으며 호환 가능한 팬 모델 정보입니다.
| 팬 규격 (LxWxH) | 40 x 40 x 10mm | 40 x 40 x 20mm |
| 연결 타입 | 3 Pin 웨이퍼 | |
| 정격 전압 (VDC) | 12V DC | |
| 정격부하전류 (A) | < 0.12A (127mA) | |
| 나사 타입 | Phillips Flat Head - M3 x 15mm - 스틸 (제공드린 팬과 함께 포함돼 있음) |
Phillips Flat Head - M3 x 25mm – 스틸 (포함되지 않으므로 별도 구매 필요임) |
호환 가능한 팬 모델
(테스트를 진행하지 않았으므로 사용에 따른 모든 리스크 사용자가 부담함)
Q: 드라이브 트레이를 삽입할 때 드라이브 트레이의 상부 및 하부 금속 스프링이 고착되는 느낌이 듭니다. 어떻게 해야 하는가?
A: 드라이브 트레이를 인클로저에서 제거하고 트레이 앞에 있는 금속 메시 시트에 과도한 압력을 가하지 않고 트레이를 다시 삽입합니다. 전면 금속 망사 시트에 과도한 힘을 가하면 상단 및 하단 금속 스프링이 구부러져 드라이브 트레이를 삽입하는 데 문제가 발생할 수 있습니다. 따라서 이러한 경우 금속 스프링이 손상될 수 있으므로 드라이브 트레이를 강제로 삽입하지 마십시오.
 |
| 그림과 같이 금속 메시 시트에 과도한 압력을 가하지 마십시오! |
