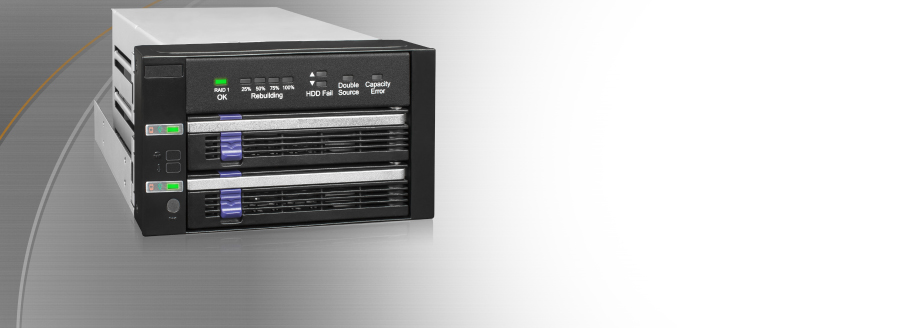

El FatCage MB901SPR-B es una carcasa RAID de doble bahía que admite dos discos duro SATA de 2,5" o 3,5" o dos unidad SSD en dos bahía de unidad de 5,25" del sistema de su ordenador/estación de trabajo. Con el conjunto de chips de hardware RAID 1 integrado y los indicadores LED de estado de RAID de fácil lectura, puede reflejar fácilmente las unidades de 2,5" para la redundancia de datos sin necesidad de añadir una tarjeta RAID o un software de monitorización RAID en el host. Además, normalmente se requiere la unidad central de procesamiento (CPU) para computar un RAID, pero también es posible tener un conjunto de chips RAID en la caja, lo que libera la CPU y acelera todo el sistema. Como resultado, el MB901SPR-B es un perfecto recinto de unidad extraíble para sistemas informáticos de misión crítica que no sólo hace que su sistema funcione más rápido, sino que también proporciona protección para sus datos críticos.
|
| |
| |
|
RAID 1 incorporado (modo seguro)
|
 |
|
Con el conjunto de chips RAID por hardware integrado JMS562, puedes añadir sin esfuerzo dos discos duros / SSD RAID arrays a cualquier sistema sin necesidad de una tarjeta controladora RAID. El RAID FatCage MB901SPR-B refleja automáticamente dos discos duros SATA de 2,5" o 3,5" para la redundancia de datos y así evitar el tiempo de inactividad del sistema causado por el fallo de un solo disco.
|
| |
| |
|
Indicadores LED de estado de RAID avanzados
|
 |
El FatCage RAID MB901SPR-B está equipado con indicadores LED de estado de RAID de fácil lectura para supervisar el estado del RAID durante el funcionamiento, de modo que los usuarios puedan capturar rápidamente el estado del RAID en vivo sin tener que instalar el software de supervisión de RAID. Sin embargo, si su aplicación requiere el uso de software de monitoreo RAID, está disponible para su descarga e instalación en computadoras Windows / Mac.
Nota: El software opcional de monitoreo de RAID está disponible para su descarga. (aquí) . Soporta tanto Windows como Mac.
|
| |
| |
|
Sistema Intercambiable EZ-Tray
|
 |
El FatCage RAID MB901SPR-B está equipado con bandejas de unidades extraíbles EZ-Tray, lo que permite al usuario instalar o extraer unidades sin necesidad de abrir la caja del ordenador o apagarla. El EZ-Tray admite discos duros SSD/HDD de 2,5" y 3,5". Es compatible con los armarios FatCage y DataCage, incluido el DataCage MB876SK-B (1x Unidad), FatCage MB153SP-B (3x Unidad), y MB155SP-B (5x Unidad). Esto le permite seguir utilizando los mismos platos para estas carcasas e intercambiar discos entre sistemas sin tener que retirar el disco del plato.
|
| |
 |
| |
| |
|
EMI Grounding
|
 |
|
Es importante asegurarse de que sus lectores estén bien anclados, especialmente a través de muchos intercambios de lectores. Sin esto, existe un alto riesgo de choques estáticos que podrían dañar sus unidades o resultar en la pérdida de datos importantes. Nuestra tecnología de acoplamiento EMI garantiza un entorno estable y seguro para el disco duro o SSD que se utiliza, lo que mejora la fiabilidad.
|
|
|
| |
|
Una serie de características
|
 |
|
Se colocan grandes agujeros de ventilación alrededor del recinto para trabajar con el sistema de refrigeración de su sistema para mantener a sus jugadores a temperaturas óptimas.
|
| |
 |
|
El MB901SPR-B admite cables de alimentación de 15 pines con cierres de seguridad, así que nunca tendrás que preocuparte de que los cables salgan accidentalmente de tu caja. Una vez que los cables estén conectados, se mantendrán en su lugar.
|
| |
 |
|
Las carcasas RAID de ICY DOCK cuentan con una amplia variedad de opciones y especificaciones, como unidades duales de 2,5" o 3,5" para matrices ópticas de 5,25", unidades duales de 2,5" para bahías de unidades externas de 3,5" y unidades duales de 2,5" que caben en una bahía de discos duros de 3,5". Tanto si busca una carcasa RAID ultracompacta como una carcasa RAID avanzada, ICY DOCK le cubre las espaldas.
|
| |
|
ICY DOCK Carcasas SSD/HDD RAID para matriz de unidades ópticas de 5,25"
|
|
Dos discos duros SATA de 3,5" + HW RAID-1 con indicadores de estado RAID avanzados – MB901SPR-B
|
Dos discos duros SATA de 2,5" + HW RAID-1 con indicadores de estado RAID avanzados – MB902SPR-B |
|
ICY DOCK Carcasas SSD/HDD RAID para bahía de unidades externas de 3,5
|
Doble SSD/HDD 2,5" SATA + HW RAID-0/1/BIG/JBOD – MB992SKR-B |
|
ICY DOCK Adaptador RAID de SSD/HDD de 2,5" a HDD de 3,5" para bahía de HDD de 3,5"
|
Doble SSD/HDD SATA de 2,5" + HW RAID-0/1/BIG/JBOD – MB982SPR-2S R1 (sólo para pedidos especiales) |
| |
|
|
Características principales
|
| |
|
*
|
Soporta 2 discos duros SATA de 2,5" o 3,5" y SSDs
|
|
*
|
Se instala en cualquier bahía de unidad óptica externa estándar de 2 x 5,25 pulgadas
|
|
*
|
Soporta velocidades de transferencia de datos de hasta 6 Gbps
|
|
*
|
Chips JMS562 integrados en el hardware en el espejo de RAID 1 (SAFE)
|
|
*
|
Indicadores LED de estado de RAID de fácil lectura para la potencia de la unidad, el acceso, los fallos y el proceso de reconstrucción de RAID 1 soporta SATA y cable de alimentación de 15 pines con bloqueo
|
|
*
|
La tecnología anti-vibración (AVT) reduce el ruido y protege contra el daño ambiental
|
| * |
La Tecnología de Energía Activa (APT) ahorra energía apagando el dispositivo cuando no hay ninguna unidad instalada |
|
*
|
3 años de garantía contra todo defecto, la mejor de la industria
|
|
*
|
Apoyo gratuito por parte de agentes de apoyo técnico con formación profesional, con base en los Estados Unidos
|
|
|
|
|
|
Número de modelo :
|
MB901SPR-B R1
|
|
|
|
|
Apoya el tamaño del jugador :
|
2 x 2.5”/3.5” SSD/HDD
|
|
|
Tipo de jugador compatible :
|
SATA
|
|
|
|
|
La altura máxima del jugador :
|
Disco duro de 2.5"/SSD de hasta 15 mm de altura
Disco duro de 3,5" de hasta 26,1 mm de altura
|
|
|
Bahía de conducción :
|
2 x bahía externa de 5.25" de unidad
|
|
|
Interfaz del host :
|
1 x SATA 7pin
|
|
|
El consumo de energía :
|
2 x conector de alimentación SATA de 15 pines
|
|
|
Tasa de transferencia :
|
Hasta 6G/bs. (Dependiendo de la velocidad del jugador)
|
|
|
Apoyando la capacidad de los discos duros :
|
No hay limitación
|
|
|
Enfriando los discos:
|
La disipación de calor de los metales
|
|
|
Apoya el programa Hot-Swap:
|
Sí
|
|
|
Función RAID :
|
RAID 1 (SAFE)/JBOD
|
|
|
Controlador IC :
|
JMicron – JMS562
|
|
|
Estructura / Material :
|
Metal con una pieza de plástico ABS
|
|
|
Dimensión (An x Al x L) :
|
146.4 x 85.8 x 185.6mm
|
|
|
Peso neto del producto ：
|
1,064.2g
|
|
|
Peso bruto del paquete ：
|
1,359.5g
|
|
|
Operación apoyada ：
|
Windows 10, 8.1, 8, 7 and Vista
|
|
|
Indicador LED de estado de la RAID 1 ：
|
La configuración del RAID 1 es normal: verde sólido RAID 1 degradado: LED apagado
|
|
|
Reconstrucción del indicador LED de progrès：
|
Dividir el progreso en cuatro pasos: Verde parpadeante
|
|
|
HDD Fallar Indicador LED ：
|
HDD Fallar: rojo sólido en la ranura correspondiente
Fuente dual: rojo sólido en ambas ranuras del dispositivo
Error de capacidad: Rojo continuo en la ranura del dispositivo que tiene una unidad de menor capacidad.
|
|
|
Indicador LED de doble fuente ：
|
Fuente dual: rojo sólido
|
|
|
Indicador LED de error de capacidad ：
|
Error de capacidad: rojo sólido
|
|
|
Indicación LED de la actividad del lector ：
|
Bahía vacía: Apagar el LED
Energía de lectura: un sólido verde
HDD Fallar: rojo sólido
HDD Acceso: parpadea en verde
|
|
|
Contenido del paquete ：
|
Dispositivo, manual de usuario, tornillos
|
|
|
Tasa de inserción del conector SATA ：
|
10,000
|
|
|
|
|
La temperatura de funcionamiento ：
|
0°C to 60°C (32°F to 140°F)
|
|
|
Temperatura de almacenamiento ：
|
-35°C to 70°C (-31°F to 158°F)
|
|
|
Cumplimiento ：
|
CE, RoHS, REACH
|
|
|
|
| Preguntas frecuentes |
| |
|
P: ¿Qué es RAID y cuáles son los diferentes modos?
|
|
Note: No todas las cajas de ICY DOCK soportan cada uno de los modos RAID descritos a continuación. Para obtener más información sobre los modos RAID que admite tu caja, consulta el manual o la página del producto de icydock.com.
|
|
RAID (Redundant Array of Independent Disks) es una tecnología de disco virtual que combina múltiples discos físicos en una sola unidad. El RAID puede crear redundancia, mejorar el rendimiento o hacer ambas cosas.
|
|
El RAID no debe considerarse un sustituto de la copia de seguridad de sus datos. Si los datos críticos se transfieren a una matriz RAID, se debe hacer una copia de seguridad en otro disco físico o conjunto de discos lógicos.
|
| |
|
Los siguientes términos se utilizan normalmente en relación con RAID:
|
| • Dividir: Los datos se reparten en múltiples discos. |
| • Espejo: Los datos se reflejan en múltiples discos. |
| • Paridad: También llamada suma de control. La paridad es un valor calculado que se utiliza para reconstruir matemáticamente los datos. |
Hay diferentes niveles de RAID para diferentes requisitos de aplicación.
Vea la siguiente tabla para la lista de modos RAID que ofrecen algunos productos de ICY DOCK: |
| MODO RAID |
Descripción |
Operación |
Ventajas |
Desventajas |
Recuperaciones |
| RAID 0 |
Discos rayados |
Los datos se distribuyen uniformemente entre dos o más discos. |
De gran tamaño y a la mayor velocidad. |
No hay redundancia. |
Si una o más¡s unidades fallan, se produce un fallo en la red. |
| RAID 1 |
Discos espejo |
Dos unidades contienen datos idénticos. |
Un solo fallo de la unidad no resultará en la pérdida de datos. |
La velocidad y el tamaño están limitados por la unidad más lenta y pequeña. |
Solamente se necesita un disco para la recuperación. |
| JBOD |
Solo un montan de discos |
El sistema operativo puede acceder a cualquier número de unidades de forma independiente. |
Se pueden emplear los modos RAID de software. |
El RAID de hardware puede tener un mejor rendimiento. |
N/A |
| BIG |
Superposición o concatenación |
Los datos se escriben en una unidad hasta que se llena, y luego en las siguientes unidades hasta que se llena. |
Crea una mesa muy grande y sencilla. |
No hay redundancia. |
N/A |
|
|
P: No puedo formatear un disco duro usado previamente en una configuración RAID y no puedo eliminar la tabla RAID.
|
| Es necesario realizar un formato de bajo nivel para borrar la tabla RAID escrita en la unidad, que no es compatible con la administración de discos de Windows. Consulte la guía ADJUNTA para obtener instrucciones detalladas para borrar la tabla RAID. |
|
|
P: ¿Cómo puedo reconstruir mi matriz RAID 1?
|
| 1. Determine qué unidad está operativa utilizando el software de supervisión RAID (si está disponible) o pruebe cada unidad individualmente en una carcasa de disco duro diferente o conectando cada unidad directamente al puerto SATA de una computadora. |
| 2. Reemplaza el disco fallido por un disco duro idéntico. |
| 3. La matriz se reconstruirá por su misma y será accesible durante el proceso de reconstrucción. |
| |
|
Note 1: Para utilizar un disco usado, recomendamos utilizar el comando DiskPart de Windows para limpiar y formatear el disco duro usado antes de iniciar la reconstrucción.
|
|
Note 2: Antes de empezar el proceso de reconstrucción, asegúrese de que la unidad de repuesto no contenga una tabla RAID anterior.
|
|
|
P: Todo está conectado, pero nada funciona. ¿Qué debo hacer?
|
| Cuando se soluciona un problema en un disco duro, se pueden realizar unas cuantas pruebas rápidas para eliminar los posibles problemas. Puedes hacer una prueba para asegurarte de que los siguientes componentes funcionan correctamente y no son la fuente del problema: |
| • Cables (USB, SATA, SAS, Mini-SAS, etc.) |
| • Discos duros / SSD (unidad M.2, disco duro de 3,5", unidad de estado salido, etc.) |
| • Carcasa de la unidad de disco duro (convertidor, bastidor móvil, jaula y carcasa externa) |
| |
| Para probar los componentes de su instalación, intente lo siguiente: |
| • Conecte el disco duro directamente al sistema o emplee el disco duro en otro recinto para ver si el problema es con el disco duro. |
| • Emplee los cables, los discos duros y la caja del disco duro en otro caso para ver si el problema es con los componentes o la configuración. |
| • Utilice un cable, un disco duro y una caja de disco duro diferentes en su instalación para ver si el problema persiste. Lo ideal será que probara un componente que sabe que funciona en una configuración diferente. |
| |
| Cuando pruebe el disco duro y la caja del disco duro, se recomienda hacer lo siguiente: |
| • Para comprobar Gestión de discos, presione el botón de Windows Tecla + R, escriba diskmgmt.msc, y presiona Entra. Verifica si tu disco duro está en la lista. |
| • Si el disco duro está listado con sin asignar espacio, el lector debe ser reformateado. Haga clic con el botón derecho del ratón en sin asignar y haga clic en Nuevo volumen único. Siga las instrucciones de la pantalla para completar el reformateo. |
| |
| Note: Al formatear un disco duro se borran todos los datos que contiene. Asegúrate de hacer una copia de seguridad de todos tus datos antes de reformatear la unidad. |
| • Si el disco duro está listado como bueno, pero no tiene una letra de unidad, por ejemplo, C:, clic derecho bueno y haga clic en Cambiar las unidades: letra y camino. Haga clic en Añade, asignar una letra de unidad, y hacer clic OK. |
| |
| Note: Un disco duro formateado no aparecerá en Computadora o Mi ordenador hasta que se le asigne una letra de unidad. |
| |
| Para ayuda adicional en la configuración del altavoz ICY DOCK RAID, por favor Contactanos por email, teléfono, o chat en vivo. |
